MultimeterCL для Windows

Использование компютера в качестве измерительной техники.

Программа предназначена для снятия цифровых сигналов и протоколов работающих устройств, использующих или подключенных к параллельному (LPT 1-3) порту компьютера в ОС Windows 95/98/ME/NT/2000/XP.

Графический запоминающий анализатор-осциллограф имеет следующие возможности:

1. Построение графиков в двухмерном и трехмерном виде.
2. Две независимые диаграммы: 17 канальный (бит на канал) осциллограф и график регистров порта (входных, выходных, контрольных).
3. Регулировку скорости анализа.
4. Отображение общего количества циклов анализа за весь период движения графика.
5. Программирование количества циклов, с возможностью копирования графиков в память, глубина (длинна) которых ограничена только свободной памятью компьютера.
6. Экономия системных ресурсов во время считывания относительно
высокоскоростных протоколов устройств, подключенных к LPT порту и
синхронизированных данной программой, для не слишком мощных машин: 100 –
500 МГц процессор. Данная возможность достигается отключением графического
режима вывода на дисплей, при этом графики копируются только в память
компьютера (повышается скорость в десятки раз). После окончания анализа график просматривается как обычно при переводе в графический режим отображения.

7. Прокрутка графиков плавно, постранично и правой кнопкой мышки; гибкая
настройка скорости и шага прокрутки; возможность автоматического сжатия всей
диаграммы в пределах одной страницы.
8. Сохранение снимка выбранной страницы графика 1:1 в форматах *BMP и *WMF
(Windows метафайл); автоматическое сохранение в отдельный файл каждой новой
страницы.
9. Встроенный просмотрщик графических файлов.

10. (1.4) Возможность снятия информации с регистров LPT порта, с последующей фиксацией в логе (формат: hex, bite, состоянии бит).

11. (1.5) — new ! Добавленна панель » Тест » с тестовым генератором импульсов выходных и контрольных бит, а также генератор записи данных 0. 255 в порт. Рекомендуется для настройки графиков и наглядного изучения принципа работы программы и LPT порта в целом .

12. (1.6) — new ! Многопрофильная система сохранения настроек.

Модуль управления портами основан на ядре кода программы «XP LPT», использующей драйвер ввода-вывода LPTWDMIO и имеет соответствующие возможности:

1. Автоматическая регистрация драйвера в Windows XP на правах администратора системы.
2. Автоматическая проверка установленных портов и внесение в список.
3. Одновременное чтение регистров данных, контроля и состояния ыбранного LPT порта.
4. Одновременное отображение содержимого регистров в форматах Hex и Byte, что избавляет от необходимости пересчета.
5. Запись данных в порт в форматах Hex и Byte.
6. Отображение логического (1/0) состояния битов (Pin) выбранного порта в реальный период времени.
7. Управление логическим состоянием бит (Pin) LPT порта с помощью Pin
клавиатуры.
8. Проверка порта на двунаправленность (если включен в Bios).
9. Доступный исходный код, описание, примеры создания программ для управления внешними устройствами посредством LPT порта на основе данной программы (Делфи), готовые шаблоны, техническая поддержка на сайте :

MultimeterCL для Windows

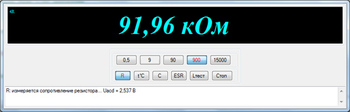

MultimeterCL скриншот № 1

MultimeterCL — программа, использующая готовый USB-модуль Ke-USB24A (или Ke-USB24R) для создания на базе компьютера комбинированного электроизмерительного прибора мультиметр для измерения следующих величин: сопротивление R; ёмкость конденсатора C; эквивалентное последовательное сопротивление конденсатора ESR (причём, во многих схемах без выпаивания конденсатора); температуру; активное и индуктивное сопротивление обмоток + их добротность.

Технические характеристики: активное сопротивление от 0 до 15 мОм, Rmin = 0,01 Ом; реактивное (индуктивное) сопротивление от 0 Ом до 5100 Ом; ёмкость электролитического конденсатора от 0,2 мФ; ESR электролитического конденсатора от 0 Ом до 5100 Ом; температура t°C в зависимости от терморезистора, например, от -55°C до +125°C для B57703-M 103-G.

Для работы в режимах ESR и Lтест служит генератор прямоугольных импульсов на 100 — 120 кГц, собранный на микросхеме К561ЛН2 и RC-цепочке. Для переключения режимов измерения и диапазонов используются 9 герконовых реле. Пользователь может выбрать оптимальные для себя размеры дисплея и шрифта показаний прибора — они синхронно изменяются при изменении размеров главного окна прибора.

Начала ЭЛЕКТРОНИКИ — обучающая система для школьников и студентов младших курсов ВУЗов по.

Резистор — программа предназначена для определения номинала резистора по разным видам маркировок, в частности.

Color and Code — программа позволяет определить номинал или тип радиоэлементов по цветовой или.

База радиодеталей — удобное приложение для всех радиолюбителей и изучающих электронику.

ResCalc Master — калькулятор расчета сопротивления резисторов, который станет хорошим помощником всем радиолюбителям и проектировщикам цифровых электронных схем.

Определение сопротивления резистора по цветовой маркировке — незаменимая программа для.

Подробное описание

Кроме осциллографа приставка работает в режиме генератора и частотомера.

Характеристики

  • Высокая частота дискретизации. Позволяет достоверно отображать сигнал до 20 МГц.
  • Полное ощущение работы с обычным аналоговым осциллографом. Мгновенная реакция на действия пользователя. Быстрый набор и отображение отсчетов.
  • Интуитивно понятный интерфейс. Простое и логичное управление. Вам даже не придется читать инструкцию – для того, чтобы в первый раз начать работать с PV6501 достаточно одного взгляда на экран.
  • Встроенный генератор до 10 МГц. Удобно использовать для снятия АЧХ.
  • Точный частотомер. Отображаются 7 значащих цифр.
  • Удобная инсталляция. Программу можно разместить в любом месте, даже запускать с компакт диска. При установке не модернизируется системный реестр, в систему устанавливается только стандартный драйвер USB.
  • Гальваноотвязка. Ваш компьтер защищен от измеряемой схемы. Шумы от блока питания компьютера не будут мешать измерениям.
  • Габариты: 165 х 80 х 30 мм
  • Вес: 150 г

Комплектация

  • Осциллограф PV6501
  • CD-диск (содержит программу, драйвера и инструкцию).
  • Кабель USB-AB 1,8 м.

Комбинированный прибор-приставка к компьютеру (осциллограф, генератор, частотомер) PV6501

  • Осциллограф
    • Маркерные измерения, авто измерения параметров сигнала, масштабирование сигнала (лупа времени), запись осциллограмм в файл (в графическом или текстовом виде).
    • Режим регистрации выбросов (глитчей) и подавление эффекта наложения спектров «Peak detect».
    • Режим открытого/закрытого входа. (Для корректных измерений с закрытым входом значение постоянной составляющей должно быть от -20 до +20 В.)
    • Внутренняя и внешняя синхронизация.
    • По фронту/срезу входного сигнала.
    • Ждущая (запуск развертки при выполнении условия синхронизации). Автоматическая (запуск развертки производится автоматически независимо от условия синхронизации). Возможен однократный или многократный запуск развертки.
    • Работа на основе прямого цифрового синтеза частоты (DDS).
    • Режим качания частоты синхронно с разверткой осциллографа (ГКЧ).
    • Принцип действия основан на одновременном измерении частоты и периода сигнала на интервале времени 1 сек.
    • Осциллограф:
      • максимальная частота дискретизации 100 МГц
      • разрядность АЦП 8 бит
      • полоса пропускания усилителя вертикального отклонения 20 МГц
      • входное сопротивление 1 МОм
      • входная емкость 20 пФ
      • максимальное допустимое входное напряжение (сумма постоянной и переменной составляющих) 150 В
      • режим открытого/закрытого входа для корректных измерений с закрытым входом значение постоянной составляющей должно быть от -20 до +20 В.
      • объем памяти 8000 отсчетов
      • коэффициенты отклонения по вертикали 50 мВ/дел. 2 В/дел. (6 калиброванных значений с шагом 1—2—5)
      • коэффициенты развертки по горизонтали 50 нс/дел. 2 c/дел. (24 калиброванных значения с шагом 1—2—5). На развертках 100 мс/дел. 2 с/дел. включается непрерывный циклический режим (без мертвой зоны) с непрерывной визуализацией.
      • входное сопротивление входа внешней синхронизации 1 МОм
      • входная емкость 20 пФ
      • уровень срабатывания по входу внешней синхронизации 1,3 В (триггер Шмитта с порогами 1,0 В и 1,6 В)
      • максимальное допустимое напряжение на входе внешней синхронизации (сумма постоянной и переменной составляющих) 150 В
      • настраиваемый уровень ±4 деления
      • настраиваемая длина предвыборки 0. 9 делений
      • настраиваемый уровень шумоподавления при синхронизации (гистерезис) 0 дел. 2 дел
      • настраиваемый номер фронта/среза вызывающий инхронизацию 1. 255
      • диапазон генерируемых частот 0,1 Гц. 10 МГц
      • частота дискретизации 100 МГц
      • разрядность ЦАП 9 бит
      • разрядность аккумулятора фазы 40 бит
      • шаг установки частоты 5 значащих разрядов (но не менее 0,1 Гц)
      • режим генератора импульсов с произвольной скважностью в диапазоне 10 нс. 1 с
      • диапазон подстройки амплитуды 1 В. 4 В (Значение от пика до пика: выходной сигнал генератора имеет постоянную составляющую = 1/2 значения от пика до пика.)
      • шаг подстройки амплитуды 8 мВ
      • выходное сопротивление 50 Ом
      • диапазон измеряемых частот со входа осциллографа 2 Гц. 30 МГц, со входа внешней синхронизации до 250 МГц
      • чувствительность со входа осциллографа не менее 20 мВ,
      • со входа внешней синхронизации — триггер Шмитта с порогами 1,0 В и 1,6 В
      • при работе со входа осциллографа частотомер работает по уровню синхронизации, при этом возможна настройка уровня шумоподавления (гистерезис) 0 дел. 2 дел., x — коэффициент отклонения по вертикали осциллографа
      • разрядность 7 значащих цифр
      • Максимальное напряжение на входе осциллографа и внешней синхронизации +-150 В. Температура окружающего воздуха +10..+30°С. Относительная влажность не более 75% при 20 °С.

      Минимальные требования к компьютеру:

      • Pentium I — 166 Mhz, 64 RAM, Win 98, USB_1.1, 5 V, 500 mA.

      Щупы для осцилографа — HP-9060

      Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться.

      Схема принципиальная Измеритель ESR ( ЭПС ) — приставка к мультиметру

      Не ослабевает интерес наших читателей и авторов к разработке и изготовлению устройств измерения ЭПС (ESR) оксидных конденсаторов. Предлагаемая ниже приставка к мультиметрам серии 83х продолжает эту тему. Мультиметры, далее приборы, серии 83х — очень популярны среди радиолюбителей из-за доступной цены и приемлемой точности измерений.

      На страницах журнала «Радио» неоднократно публиковались статьи по расширению возможностей этих приборов, например, 1—3. При разработке предлагаемой приставки, так же как и в 2, 3, была поставлена задача не применять дополнительный источник питания.

      Схема приставки показана на рис. 1.

      Измеритель ESR ( ЭПС ) - приставка к мультиметру

      В приборах, построенных на микросхемах АЦП ICL71x6 или их аналогах, есть внутренний стабилизированный источник напряжения 3 В с максимальным током нагрузки 3 мА 4. С выхода этого источника подано напряжение питания на приставку через разъём «СОМ» (общий провод) и внешнее гнездо «NPNc», которое входит в состав восьмиконтактной розетки для подключения маломощных транзисторов в режиме измерения статического коэффициента передачи тока. Метод измерения ЭПС аналогичен применённому в цифровом измерителе, который описан в статье 5. По сравнению с этим устройством предлагаемая приставка существенно отличается простотой схемы, малым числом элементов и их низкой ценой.

      Основные технические характеристики
      Интервал измерения ЭПС, Ом:
      при разомкнутых контактах выключателя SA1 0,1. 199,9
      при его замкнутых контактах (положение «х0,1») 0,01. 19,99
      Ёмкость проверяемых конденсаторов, не менее, мкФ 20
      Ток потребления, мА 1,5

      Измеритель ESR ( ЭПС ) - приставка к мультиметру

      При работе с приставкой переключатель рода работ прибора устанавливают в положение измерения напряжения постоянного тока с пределом «200 мВ». Внешние вилки приставки «СОМ», «VΩmA», «NPNc» стыкуются с соответствующими гнёздами прибора. Временная диаграмма показана на рис. 2. Генератор, собранный на логическом элементе DD1.1 — триггере Шмитта, диоде VD1, конденсаторе С1 и резисторах R1, R2, вырабатывает последовательность положительных импульсов длительностью tr = 4 мкс с паузой 150 мкс и стабильной амплитудой около 3 В (рис. 2, а). Эти импульсы можно наблюдать осциллографом относительно общего провода гнезда «СОМ». Во время каждого импульса через проверяемый конденсатор, подключённый к гнёздам «Сх» приставки, протекает заданный резисторами R4, R5 стабильный ток, который равен 1 мА при разомкнутых контактах выключателя SA1 или 10 мА при его замкнутых контактах (положение «х0,1»).

      Рассмотрим работу узлов и элементов приставки с подключённым проверяемым конденсатором с момента появления очередного импульса длительностью tr на выходе элемента DD1.1. От инвертированного элементом DD1.2 импульса низкого уровня длительностью trтранзистор VT1 закрывается на 4 мкс. После зарядки ёмкости сток—исток закрытого транзистора VT1 напряжение на выводах проверяемого конденсатора будет зависеть практически только от тока протекающего через его ЭПС.

      На логическом элементе DD1.3, резисторе R3 и конденсаторе С2 собран узел задержки фронта импульса генератора на 2 мкс. За время задержки t3 ёмкость сток—исток закрытого транзистора VT1, шунтирующая испытуемый конденсатор, успевает зарядиться и практически не влияет на точность следующего после t3 процесса измерения (рис. 2,б). Из задержанного на 2 мкс и укороченного по длительности до 2 мкс импульса генератора на выходе инвертора DD1.4 формируется измepиteльный импульс длительностью tизм= 2 мкс (рис. 2,в) высокого уровня. От него открывается транзистор VT2, а запоминающий конденсатор СЗ начинает заряжаться от падения напряжения на ЭПС проверяемого конденсатора через резисторы R6, R7 и открытый транзистор VT2. По окончании измерительного импульса и импульса с выхода генератора от высокого уровня на выходе элемента DD1.2 транзистор VT1 открывается, a VT2 от низкого уровня на выходе элемента DD1.4 закрывается. Описанный процесс повторяется каждые 150 мкс, что приводит к зарядке конденсатора СЗ до падения напряжения на ЭПС проверяемого конденсатора после нескольких десятков периодов. На индикаторе прибора отображается значение эквивалентного последовательного сопротивления в омах. При положении выключателя SA1 «х0,1» показания индикатора нужно умножить на 0,1. Открытый между импульсами генератора транзистор VT1 устраняет рост напряжения (заряд) на ёмкостной составляющей проверяемого конденсатора до значений ниже минимальной чувствительности прибора, равной 0,1 мВ. Наличие входной ёмкости транзистора VT2 приводит к смещению нуля прибора. Для устранения её влияния применены резисторы R6 и R7. Подбором этих резисторов добиваются отсутствия напряжения на конденсаторе СЗ при замкнутых гнёздах «Сх» (установка нуля).

      О погрешностях измерений. Во-первых, имеет место систематическая погрешность, достигающая примерно 6 % для сопротивлений, близких к максимуму в каждом интервале. Она связана с уменьшением тока тестирования, но не так важна — конденсаторы с такими ЭПС подлежат браковке. Во-вторых, существует погрешность измерения, зависящая от ёмкости конденсатора.
      Объясняется это ростом напряжения во время импульса с генератора на ёмкостной составляющей конденсаторов: чем меньше ёмкость, тем быстрее её зарядка. Эту погрешность нетрудно рассчитать, зная ёмкость, ток и время зарядки: U = М/С. Так, для конденсаторов ёмкостью более 20 мкФ она не влияет на результат измерений, а вот для 2 мкФ измеренное значение будет больше реального примерно на 1,5 Ома (соответственно, 1 мкФ — 3 Ома, 10 мкФ — 0,3 Ома и т. п.).

      Чертёж печатной платы показан на рис. 3. Три отверстия под штыри следует просверлить так, чтобы последние входили в них с небольшим усилием.

      Это облегчит процесс их пайки к контактным площадкам. Штырь «NPNc» — позолоченный от подходящего разьёма, подойдёт и кусок лужёного медного провода. Отверстие под него сверлят в подходящем месте после установки штырей «СОМ» и «VΩmA». Последние — от вышедших из строя измерительных щупов. Конденсатор СЗ желательно применить из группы ТКЕ не хуже Н10 (X7R). Транзистор IRLML6346 (VT1) можно заменить на IRLML6246, IRLML2502, IRLML6344 (в порядке ухудшения). Критерии замены — сопротивление открытого канала не более 0,06 Ом при напряжении затвор—исток 2,5 В, ёмкость сток—исток — не более 300. 400 пФ. Но если ограничиться только интервалом 0,01. 19,00 Ом (выключатель SA1 в этом случае заменяют перемычкой, резистор R5 удаляют), то максимальная ёмкость сток—исток может достигать 3000 пФ. Транзистор 2N7000 (VT2) заменим на 2N7002, 2N7002L, BS170C пороговым напряжением не более 2. 2,2 В. Перед монтажом транзисторов следует проверить соответствие расположения выводов проводникам печатной платы. Гнёзда XS1, XS2 в экземпляре автора — клеммник винтовой 306-021-12.

      Перед налаживанием приставку следует подключить не к мультиметру, чтобы не вывести его из строя, а к автономному источнику питания напряжением 3 В, например, к двум последовательно соединённым гальваническим элементам. Плюс этого источника временно подключают к штырю «NPNc» приставки (не подключая этот штырь к мультиметру), а минус — к её общему проводу. Измеряют потребляемый ток, который не должен превышать 3 мА, после чего автономный источник отключают. Гнёзда «Сх» временно замыкают коротким отрезком медного провода диаметром не менее 1 мм. Штыри приставки вставляют в одноимённые гнёзда прибора. Подбором резисторов R6 и R7 устанавливают нулевые показания прибора при обоих положениях выключателя SA1. Для удобства эти резисторы можно заменить одним подстроечным, а после настройки нуля впаивают резисторы R6 и R7 с суммарным сопротивлением, равным подстроечному.

      Удаляют отрезок провода, замыкающий гнёзда «Сх». К ним подключают резистор 1. 2 0м при замкнутом положении SA1, затем — 10. 20 Ом при разомкнутом. Сверяют показания прибора с сопротивлениями резисторов. В случае необходимости подбирают R4 и R5, добиваясь желаемой точности измерения. Внешний вид приставки показан на фото рис. 4.
      Приставку можно использовать как омметр малых сопротивлений Также ею можно измерять внутреннее сопротивление малогабаритных гальванических или аккумуляторных элементов и батарей через последовательно соединённый конденсатор ёмкостью не менее 1000 мкФ, соблюдая полярность его подключения. Из полученного результата измерения необходимо вычесть ЭПС конденсатора, который должен быть измерен заранее.

      ЛИТЕРАТУРА
      1. Нечаев И. Приставка к мультиметру для измерения емкости конденсаторов. — Радио, 1999, №8,с.42,43.
      2. Чуднов В. Приставка к мультиметру для измерения температуры. — Радио, 2003, № 1, с. 34.
      3. Подушкин И. Генератор + одновибратор = три приставки к мультиметру. — Радио, 2010, № 7, с. 46, 47; № 8, с. 50—52.
      4. Бирюков С. Цифровой измеритель ESR. — Схемотехника, 2006, № 3, с. 30—32; №4, с. 36,37.

      Приставка к мультиметру для измерения ёмкости конденсаторов

      В лаборатории радиолюбителя всё чаще можно встретить цифровые мультиметры. Самые простые из них относительно недороги и обладают приемлемыми характеристиками. Изготовив несложные приставки к такому мультиметру, можно расширить его функциональные возможности. Описание одной из таких приставок для измерения ёмкости конденсаторов автор предлагает вниманию читателей.

      С помощью простой приставки к цифровому мультиметру можно измерять ёмкости конденсаторов в диапазоне 2 пф…200 мкф. Она собрана на двух микросхемах, одна из которых — интегральный таймер.

      Приставка к мультиметру для измерения ёмкости конденсаторов

      Рис. 1. Принципиальная схема приставки.

      Схема приставки приведена на рис. 1. Принцип её работы основан на периодической зарядке измеряемого конденсатора до фиксированного напряжения и последующей его разрядке через эталонный резистор. На микросхеме DA2 собран генератор прямоугольных импульсов, частоту которых устанавливают выбором одного из токозадающих резисторов R1—R8 и конденсаторов СЗ, С4 переключателем SA1; с помощью секции SA1.3 переключают эталонные резисторы R12—R15. Амплитуду импульсов генератора на микросхеме DA2 поддерживает интегральный стабилизатор напряжения на DA1.

      Работает приставка следующим образом. После подключения проверяемого конденсатора С„ к гнездам XS3 в момент появления импульса напряжения на выходе DA2 происходит его быстрая зарядка через диод VD2. Во время паузы конденсатор разряжается через эталонное сопротивление, и при этом формируется импульс, длительность которого пропорциональна ёмкости конденсатора Сх. Эти импульсы поступают на интегрирующую цепочку R11С5, на выходе которой образуется напряжение, пропорциональное длительности этих импульсов и, соответственно, ёмкости измеряемого конденсатора. К выходу этой цепи и подключают мультиметр в режиме измерения напряжения на пределе 200 мВ.

      Генератор вырабатывает импульсы с частотой следования примерно 25 кГц (положение 1 переключателя SA1, поддиапазон 20 пФ); 2,5 кГц (положение 2, 200 пФ); 250 Гц (положение 3, 2000 пФ) и 25 Гц (положения 4—8, поддиапазоны 0,02— 200 мкф). Для повышения экономичности напряжение питания на приставку подается через кнопку SB1 только на время измерения. Это позволяет питать устройство от автономного источника, например, батарей «Крона», «Корунд», «Ника» 7Д-0.125. Максимальный ток, потребляемый приставкой при измерении ёмкости полярных конденсаторов на поддиапазоне 200 мкФ, составляет 25…30 мА. На поддиапазоне 20 мкф он уменьшается примерно в полтора раза, а на остальных составляет 10…12 мА. Диод VD1 предохраняет приставку от подачи напряжения обратной полярности.

      Приставка к мультиметру для измерения ёмкости конденсаторов

      Большинство деталей приставки размещено на печатной плате размерами 32×24 мм из одностороннего фольгированного стеклотекстолита, эскиз которой приведен на рис. 2, расстановка элементов — на рис. 3. Плата размещена в металлическом или пластмассовом корпусе. На нём установлены переключатель, кнопка, а также гнезда и разъемы. Остальные детали смонтированы либо на гнездах, либо на переключателе и кнопке навесным монтажом.

      В устройстве можно применить детали: DA2 — М1006ВИ1 (но при этом придется скорректировать печатную плату), диоды — любые импульсные, полярные конденсаторы С1, С2 — групп К50, К52, К53, СЗ — К73, С4 — КМ, К10-17. Подстроечные резисторы — СПЗ-19 или аналогичные, постоянные — МЛТ, С2-33. Кнопка SB1 с самовозвратом (без фиксации) любого типа, например КМ, переключатель — ПГ2 или аналогичный на три направления и не менее восьми положений. Гнёзда разъемов Х1, Х2, Х4, Х5 — любые, подходящие к соединительным шнурам, в качестве разъёма XS3 была использована половина панельки для микросхемы.

      Налаживание приставки проводят совместно с мультиметром, с которым предполагается её использовать. Потребуются эталонные конденсаторы, ёмкость которых предварительно измерена с точностью не хуже 1…2 %. Для каждого поддиапазона нужен такой конденсатор с ёмкостью, соответствующей предельному значению или несколько меньшей. После проверки правильности монтажа и работоспособности приставки её налаживание начинают с поддиапазона 20 пФ. Для этого подключают эталонный конденсатор и подстроенным резистором R1 добиваются показаний мультиметра (на пределе измерения 200 мВ), соответствующих ёмкости конденсатора. Аналогичную процедуру проводят на поддиапазоне 200 пФ, но на этот раз с помощью резистора R3. Так же калибруют приставку на следующем поддиапазоне 2000 пФ резистором R5, а на под-диапазоне 0,02 мкФ — резистором R7. Если изменения сопротивления подстроенных резисторов для получения калибровки не хватает, придется изменить сопротивление соответствующего постоянного резистора (R2, R4, R6, R8). После калибровки на указанных пределах измерения движки подстроенных резисторов перемещать уже нельзя.

      На поддиапазонах с пределами от 0,2 мкФ до 200 мкФ калибровка приставки осуществляется подбором резисторов R12—R15 соответственно, их размещают непосредственно на переключателе SA1. При этом резисторы R12—R15, возможно, придется составить, по крайней мере, из двух последовательно включённых.

      Если настройку проводить тщательно с применением конденсаторов, ёмкость которых измерена с указанной выше точностью, то погрешность измерения приставки совместно с хорошим мультиметром составит не более 5 %, за исключением первого и восьмого поддиапазонов. На первом поддиапазоне при измерении конденсаторов ёмкостью менее 5 пФ погрешность возрастает до 20…30 % из-за влияния ёмкости монтажа и диода VD2, но эта погрешность может быть легко учтена. На последнем поддиапазоне из-за влияния выходного сопротивления микросхемы DA2 погрешность также возрастает до 20…30 %, но и она поддается учёту.
