Виртуальная лаборатория радиолюбителя на компьютере
Для разработки и налаживания различных схем и устройств радиолюбителю необходим некоторый минимум приборов. Часть из которых постепенно покупается в магазинах и на рынке, другие приходится делать самостоятельно. Поэтому, очень часто составляющие домашней радиолаборатории оказываются разнотипными как по внешнему оформлению, так и по питанию, по типам разъемов для соединения. Многие из приборов, особенно, приобретенные из числа списанных с оборонных предприятий оказываются очень громоздкими, тяжелыми и трудно ремонтируемыми.
В конечном итоге ваше «приборное хозяйство» постепенно выходит за пределы письменного стола и начинает «захватывать новые территории», вызывая всеобщее недовольство домочадцев. а так же. потреблять значительное количество денежных средств на приобретение новых и новых «крайне необходимых» приборов.
Кто-то скажет, — выход есть, необходимо установить на персональный компьютер одну из программ, позволяющих заниматься виртуальной разработкой. Но, согласитесь, к выходу виртуального усилителя динамики не подключишь. Конечно, все можно хорошо отработать на «персоналке», но как быть с ремонтом и налаживанием? Все равно нужны реальные приборы, хотя бы для заключительного этапа.
Автор предлагает читателям журнала познакомиться с одной из его разработок. — миниатюрной лабораторией радиолюбителя — конструктора. которая содержит необходимый универсальный минимум приборов и размещается в стандартном кейсе или чемоданчике для инструментов. К тому же. эту систему можно расширять дополняя новыми и новыми приборами.
Минимальная комплектация содержит универсальный источник питания, мультиметр, стрелочный измеритель, частотомер, цифровой генератор импульсов, низкочастотный функциональный генератор, высокочастотный генератор, измерители высокочастотного и низкочастотного напряжения, емкости, индуктивности, логический пробник.
В дальнейшем «чемоданчик» можно дополнить и другими приборами, которые могут получать питание от уже имеющегося источника и работать в комплексе с другими приборами (например, для определения АЧХ усилителя нужны одновременно генератор НЧ, частотомер. НЧ-милливольтметр).
Но начинается все. как всегда, с источника питания. Источник должен вырабатывать напряжения, необходимые для питания схемы и для питания всех приборов лаборатории. На рисунке 1 приводится схема такого источника для лаборатории начального уровня.
Источник выполнен на двух силовых трансформаторах Т1 и Т2 и представляет собой практически два независимых источника, один из которых работает на исследуемую схему (на трансформаторе Т1). а второй (на Т2) питает приборы лаборатории.
Источник на Т1 вырабатывает регулируемое двухполярное напряжение от 1 до 12V. Каждый полюс регулируется отдельным резистором (R3, R4). Максимальный ток — 300 mA. Источник предназначен для питания схем. не потребляющих большой мощности При желании (или необходимости) можно расширить регулировку напряжения в сторону увеличения (об этом позже). Источник выполнен по простой схеме, состоящей из силового трансформатора, моста и двух разнополярных параметрических стабилизаторов напряжения.
В качестве силового трансформатора Т1 взят китайский трансформатор ALG110V-220V 60/50HZ 12-0-12V 600mA. Если максимального выходного напряжения источника ±12V достаточно, то переделывать этот трансформатор ненужно. Вторичные обмотки трансформатора имеют общий провод (тонкий провод черного цвета), который соединен с «общим». Между двумя оранжевыми выводами Т1 включен выпрямительный мост на диодах КД209. Пульсации сглаживают конденсаторы С1 и С2, а индикатором включения источника служит светодиод НИ.
Затем следуют параметрические стабилизаторы с усилителями тока на разноструктурных транзистоpax. Выходные напряжения регулируются переменными резисторами R1 и R4, которые регулируют напряжения, снимаемые с параметрических стабилизаторов на стабилитронах VD5 и VD6.
Источник питания приборов выполнен на трансформаторе Т2. Он состоит из трех гальванически развязанных источников, — источника двуполярного напряжения ±10V (для питания приборов на операционных усилителях), маломощного источника 9V (для питания мультиметра) и более мощного источника напряжений 8 и 5V для питания частотомера и других приборов. Т2 — такой же как Т1, но переделанный.
Рис.2 (Плата источника +/- 0-12V)
Online Electric
Электроснабжение: знаем, умеем, владеем.
160000 Россия, г. Вологда
ул. Галкинская, 1, оф. 116
Телефон: +7 911 502 22 29
Email: online-electric@mail.ru

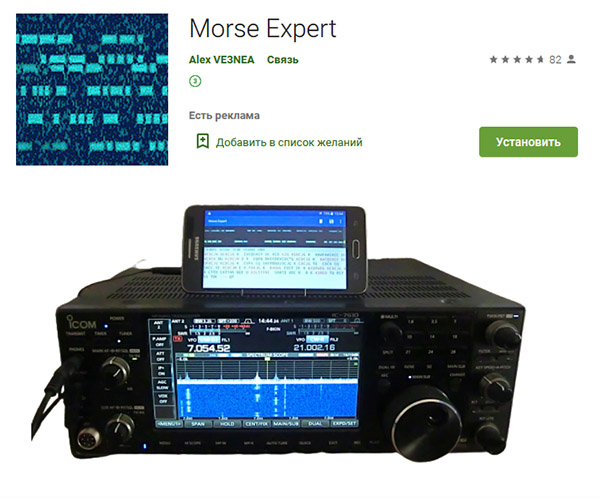

Morse Expert приложение от VE3NEA
