Обзор материнской платы ASUS Z170 Pro Gaming/Aura

Поклонники компании ASUS наверняка знакомы с серией продуктов Republic Of Gamers, история которых насчитывает уже более 10 лет. Именно там впервые появлялись все новации аппаратного и программного характера этого производителя. В нынешнее время разумение «игровая плата» у каждого своё. В наиболее запущенном случае сюда относится абсолютно всё, что дороже обычных рабочих («офисных») вариантов. Современники помнят смену парадигм, начиная от матово-чёрного цвета текстолита и появления сетевых контроллеров Killer до набивающей в последнее время оскомину RGB-подсветки. Можно вспомнить и о других украшениях в виде щитов, черепов и прочей околоигровой атрибутики, или же упомянуть помешательство отдельных производителей активным охлаждением, в подавляющем числе случаев представленным мелкими вентиляторами, которые мерзко гудели даже в состоянии бездействия компьютера.

Год за годом все эти эксперименты выработали стойкое отторжение от различных новинок, где в том или ином виде опробованы разнообразные тактики привлечения потенциальных покупателей. Часть из них, особенно те, кто собирает далеко не первый свой ПК, автоматически исключает подобные модели из своего шорт-листа. Этим обзором я бы хотел предостеречь от подобных скоропалительных действий.

В лике нынешней модели можно без труда узнать её предшественницу — Z170-A, вполне неплохую плату, появившуюся на заре анонса платформы для процессоров Intel LGA1151. На её фоне новинка не может похвастать наличием интерфейса PCI, аппаратными переключателями, исчезла и кнопка MemOK!, давно знакомая почитателям тайваньского производителя. Но зато появилась та самая подсветка типа RGB и звук, улучшенный моделью кодека ALC1150 от Realtek.

Есть ли другие, действительно весомые преимущества? Об этом вы узнаете из обзора, начнём с изучения общих характеристик устройства:

Модель ASUS Z170 Pro Gaming/Aura
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/3333*/3400*/3466*(OC), максимум 64 ГБ
Слоты PCI-E 2x PCI Express 3.0 x16 (x16+x0, x8+x8)
1x PCI Express 3.0 x16 (x4)
3x PCI Express 3.0 x1
M.2 1x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6х 3.1 Gen1 (4 разъёма на задней панели, Z170)
8x 2.0 (2 разъёма на задней панели, Z170)
SATA Express
Serial ATA 6x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук SupremeFX (7.1, HDA):
Realtek ALC1150
Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thermal sensor connector, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED)
Цена в рознице, $ $185

Несложно заметить, как интерфейс SATA-E отходит в историю, не снискав симпатий у производителей конечного оборудования.

Упаковка и комплектация

Коробка средних размеров, оттенки в оформлении немного непривычны, но общий стиль ASUS выдержан. Каждая современная плата производителя может подарить инвайт для World of Warships. Среди логотипов есть Aura — эмблема, означающая наличие RGB-подсветки. А ведь хочется вместе с «игровой» платой получить в комплекте нечто большее, чем обычный промо-код (например, копию свежей игрушки класса ААА).

Раскрытие особенностей в деталях описано на обратной стороне. Главные акценты сосредоточены на подсветке, сетевой и звуковой подсистемах. Также имеется небольшое фото платы и её задней панели, есть и сводная таблица с основными характеристиками.

Вместе с платой предусмотрен следующий набор:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), оно же включает в себя и руководство по программным продуктам (на английском языке);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • фирменный пластиковый фиксатор для процессоров;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • крепёжный винт и стойка для устройств формата M.2;
  • комплект из пары винтов и стоек для монтажа декоративных элементов;
  • набор из семи стяжек чёрного цвета.

Внешний вид

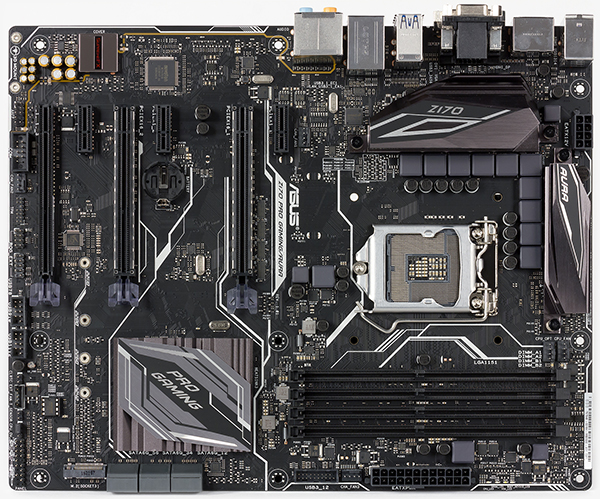

Полноформатная ATX-плата чёрного цвета, как и большинство элементов на ней. Перегруженной электронными компонентами её не назвать, всё выглядит довольно гармонично, вряд ли появятся проблемы при сборке системы.

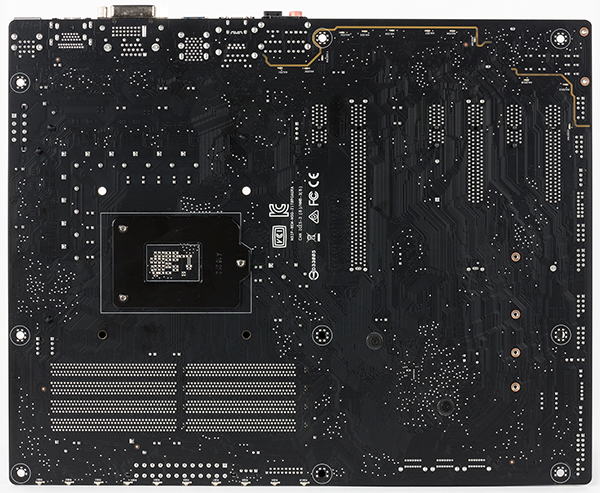

На обратной стороне есть две группы светодиодов. У главного гнезда питания находятся десять многоцветных единиц, а в зоне распайки звукового кодека меньшие габаритами одноцветные — красного оттенка.

Охладитель чиспсета массивный, закреплённый посредством винтов. Всяческой иллюминации здесь нет.

Накопители можно подключить к шести чипсетным выходам SATA или же воспользоваться одним M.2.

Как я уже говорил, органов управления теперь нет никаких. Индикатор состояния — диод красного цвета, сообщающий про наличие напряжения на плате. Рядом с ним есть контактная группа для проведения сброса настроек UEFI.

Подключение корпусных гнёзд USB последних поколений осуществляется к колодкам перпендикулярного исполнения.

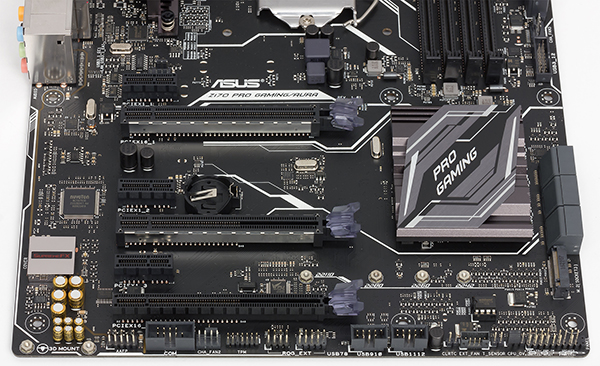

Традиционно для продуктов подобного класса, шестнадцать линий PCI-E от процессора могут быть разделены между двумя слотами. Они армированы, как свойственно последним тенденциям. Нижнее гнездо сможет работать всего с четырьмя линиями от PCH.

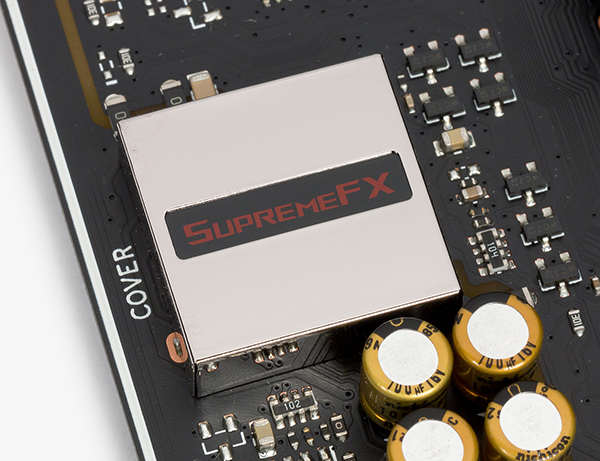

Поскольку плата формально не относится к семейству ROG, то и звуковая подсистема здесь не такая колоритная. Есть традиционный кодек от Realtek, накрытый экраном, который затейливо светится красным цветом. Рядом расположен операционный усилитель в единственном экземпляре. Всё это дополнительно сдобрено специальными конденсаторами Nichicon, оказывающими благотворное влияние на подачу звука.

Любопытно отметить в углу изделия специально заготовленные резьбовые отверстия, которые можно использовать для укрепления самостоятельно изготовленных элементов, например, с привлечением технологии 3D-печати.

Форма радиаторов изменилась, схожесть максимально приближена к изделиям линейки ROG. Тепловой трубки нет, а крепление обычное — посредством пластиковых «гвоздей».

Вновь немного сэкономили на площади термопрокладок, но прижим отличный.

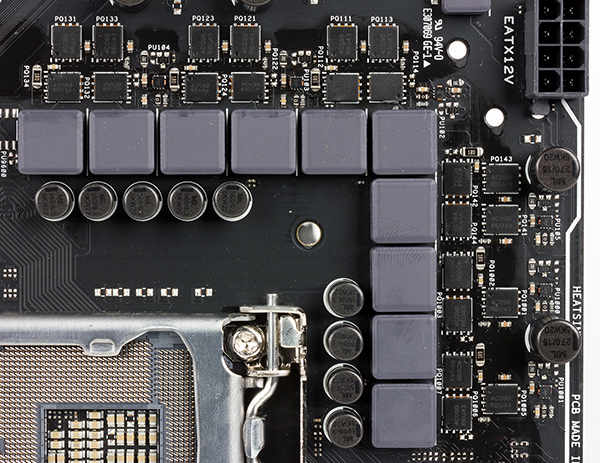

Схема VRM не изменилась относительно реализации, выполненной на прообразе — Z170-A. Разве что, теперь все силовые элементы находятся на лицевой стороне. ШИМ-контроллер — ASP1400B, есть шесть внешних драйверов. Для стабилизации напряжения ЦП отведено четыре канала, а для графического ядра — два. По паре транзисторов — моделей NTMFS4C06N и NTMFS4C09N от ON Semiconductor — входят в состав каждого канала у процессорного стабилизатора, в сумме выходит 16 штук. У ГП каждый канал состоит из трёх NTMFS4C09N.

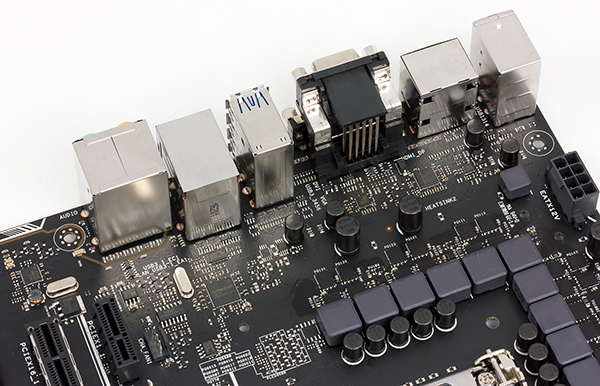

Слегка переработали наполнение задней панели, добавив пару USB третьей ревизии (убрав одну из колодок на плате). Теперь тут имеется восемь USB разных типов, четыре графических гнезда, классический PS/2, порт Ethernet, пять звуковых и оптический выход. Установка беспроводного адаптера в конструкцию не заложена.

Материнская плата Asus Z170 Pro Gaming/Aura: обновление модели Asus Z170 Pro Gaming с настраиваемой RGB-подсветкой Asus Aura

Летом прошлого года мы делали обзор материнской платы Asus Z170 Pro Gaming. Однако не так давно компания Asus выпустила на рынок ее модифицированный вариант под названием Asus Z170 Pro Gaming/Aura. Отличий между Asus Z170 Pro Gaming и Asus Z170 Pro Gaming/Aura не так много, но они есть. Новая модель ориентирована в большей степени на любителей моддинга и имеет систему настраиваемой светодиодной подсветки. Итак, рассмотрим эту новинку подробнее.

Комплектация и упаковка

Поскольку плата Asus Z170 Pro Gaming/Aura не относится к элитной серии Asus, комплект ее поставки довольно скромный.

Она поставляется в достаточно компактной коробке на которой расписаны все достоинства данной платы. Есть и традиционная реклама игры World of Warships, причем купив данную плату и зарегистрировав ее, пользователь получает премиум-аккаунт на 15 дней в игре World of Warships и уникальный корабль.

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка для задней панели платы. Кроме того, имеется специальная пластиковая монтажная рамка, которая предназначена для безопасной установки процессора в разъем. Есть в комплекте и набор пластиковых стяжек (в варианте платы Asus Z170 Pro Gaming таких стяжек не было) и даже специальный крепежный набор для монтажа на плату декоративных элементов, сделанных на 3D-принтере.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z170 Pro Gaming/Aura приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Процессорный разъем
Чипсет
Память
Аудиоподсистема
Сетевой контроллер
Слоты расширения
SATA-разъемы
USB-порты
Разъемы на задней панели
Внутренние разъемы
Форм-фактор
Средняя цена
Розничные предложения L-1712295955-5

Форм-фактор

Плата Asus Z170 Pro Gaming/Aura выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены девять стандартных отверстий.

Чипсет и процессорный разъем

Плата Asus Z170 Pro Gaming/Aura основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименованием Skylake-S) с разъемом LGA1151.

Память

Для установки модулей памяти на плате Asus Z170 Pro Gaming/Aura предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Z170 Pro Gaming/Aura имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора Skylake-S, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата Asus Z170 Pro Gaming поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 (с закрытыми концами) реализованы через чипсет Intel Z170.

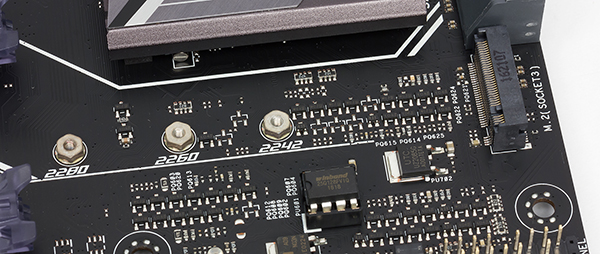

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и порт SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц), HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц), DVI-D (1920×1200@60 Гц) и VGA (1920×1200@60 Гц). К плате можно одновременно подключить три монитора.

По поводу видеовыхода VGA (разъем D-Sub) напомним, что в процессоре Skylake-S более нет шины FDI для соединения с чипсетом, и видеовыход VGA реализуется путем дополнительного преобразования цифрового видеовыхода в аналоговый.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Отметим, что на плате Asus Z170 Pro Gaming имелся также разъем SATA Express, однако в варианте Asus Z170 Pro Gaming/Aura его уже нет. Фактически, в плане набора различных слотов, разъемов и портов, отсутствие разъема SATA Express на плате Asus Z170 Pro Gaming/Aura — это единственное отличие между этой платой и Asus Z170 Pro Gaming.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 3.0 и восемь портов USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и три разъема USB 2.0.

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142. Причем этот контроллер подключен к чипсету двумя линиями PCIe 3.0.

Оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате Asus Z170 Pro Gaming/Aura имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет 26 высокоскоростных портов ввода/вывода, в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 20 портов.

А теперь посмотрим, как все это реализовано в варианте платы Asus Z170 Pro Gaming/Aura.

Собственно, здесь очень просто и разделяется лишь один порт SATA 6 Гбит/с. Если разъем M.2 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Если же задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться только в режиме PCIe.

Если посчитать общее количество реализованных чипсетных высокоскоростных портов ввода вывода, то их окажется не более 26 в зависимости. Это шесть портов USB 3.0, шесть портов SATA 6 Гбит/с и четырнадцать портов PCIe 3.0.

Блок-схема платы Asus Z170 Pro Gaming/Aura показана на рисунке.

Дополнительные особенности

Кроме отсутствия разъема SATA Express, плата Asus Z170 Pro Gaming/Aura отличается от модели Asus Z170 Pro Gaming наличием двух дополнительных особенностей, ориентированных на любителей моддинга.

Прежде всего с обратной обратной платы на переднем ее крае (под 24-контактным разъемом питания) расположена панель из десяти RGB-светодиодов, режим работы которых можно настраивать. Предусмотрено 12 различных режимов свечения, причем можно даже выбрать режим, при котором цвет светодиодов будет соответствовать текущей температуре процессора. Для моддинговых корпусов такую подсветку можно выгодно обыграть.

Подсвечивается также и зона аудиотракта. С обратной стороны платы, вдоль полупрозрачной полоски, выделяющей зону аудиотракта, расположены красные светодиоды. Свет от этих светодиодов очень яркий и за счет отражения от панели корпуса к которой крепится материнская плата, создается эффект подсветки платы.

Кроме того, в одном из углов платы имеется специальное место (3D Mount), которое предназначено для крепления декоративных элементов, напечатанных на 3D-принтере. Причем на сайте компании Asus можно даже скачать вариант чертежа такого элемента с логотипом компании Asus.

Еще одно новшество на плате Asus Z170 Pro Gaming/Aura заключается в том, что два слота с форм-фактором PCI Express x16 получили металлический кожух. Такие кожухи на слотах — это новомодный тренд. Бессмысленно, но красиво.

Во всем остальном плата Asus Z170 Pro Gaming/Aura не отличается от Asus Z170 Pro Gaming. На ней нет ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов и пр.

Имеется лишь две перемычки: Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage (предназначен для разгона процессора и позволяет увеличивать напряжение на процессоре в более широких пределах).

Также, пожалуй, стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения различных ROG-аксессуаров, которые приобретаются отдельно.

Кроме того, имеется и специальный разъем FAN Extension, предназначенный для подключения специальной платы (в комплект не входит), к которой можно подключить несколько дополнительных вентиляторов и термодатчиков.

Система питания

Как и большинство плат, модель Asus Z170 Pro Gaming/Aura имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора в данном случае точно такой же, как и на плате Asus Z170 Pro Gaming. Это 10 каналов питания на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием MOSFET-транзисторов NTMFS4C09B и NTMFS4C06B компании On Semiconductor.

Система охлаждения

Для охлаждения различных тепловыделяющих компонентов, на плате Asus Z170 Pro Gaming/Aura предусмотрено в совокупности три радиатора. Один из них установлен на чипсете, а еще два расположены с двух сторон от процессорного разъема и закрывают MOSFET-транзисторы регулятора напряжения питания процессора.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и вентилятора системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

На плате Asus Z170 Pro Gaming/Aura аудиоподсистема основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z170 Pro Gaming/Aura получил оценку «Очень хорошо».

Выбор редакции Материнская плата ASUS Z170 PRO GAMING / AURA

3xPCI-E Dsub+DVI+HDMI+DP GbLAN SATA RAID ATX 4DDR4’> Socket LGA1151 ✔Intel Z170 ✔3 слота 16x PCI-E ✔1x DisplayPort, 1x DVI-D, 1x HDMI, 1x VGA монитор ✔1 Гбит / с ✔RAID-контроллер ✔ATX ✔4x DDR4 ✔1 разъем M Key SATA, PCI-E 2242, 2260, 2280, 22110 ✔Aura RGB LED ✔SLI ✔CrossFire
Материнские платы с оперативной памятью DDR4, Материнские платы ATX, Материнские платы с поддержкой ОС Windows 10 (только 64 bit), Материнские платы Socket LGA1151, Материнские платы с чипсетом Intel Z170, Материнские платы с 4 слотами памяти Все варианты

На данный момент товара нет в наличии.

В таблице представлены аналоги или товары, подходящие под описание.

Подобрать замену

Купить в магазине: САМОВЫВОЗ ИЗ МАГАЗИНА БЕСПЛАТНО

Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

  • Характеристики
  • Видео
  • Опции и расходники
  • Примеры фотографий
  • Отзывы (нет)
  • Оставить отзыв
  • Тесты
  • Информация

Характеристики

Предупреждения
ПРЕДУПРЕЖДЕНИЕ по перепрошивке BIOS Для поддержки процессоров с ядром Kaby Lake (Core i7 7xxx, Core i5 7xxx, Core i3 7xxx, Pentium G4xxx) из числа совместимых требуется обновление BIOS. Прошивку BIOS можно бесплатно обновить в сервисном центре НИКС при покупке материнской платы.
ПРЕДУПРЕЖДЕНИЕ CPU восьмого поколения работать не будут, даже если обновить BIOS.
Процессоры 7000-й серии работают только в Windows 10! Предыдущие версии Windows, включая Windows 7 и 8.1, более не поддерживаются, точнее, не будут получать критически важные обновления от Microsoft.
Основные характеристики
Описание Защита сетевой карты от статического электричества, Используются аудиоконденсаторы Nichicon, Кэширование данных на SSD, Разъемы USB 3.1 10 Gbps, Экранирование звуковой подсистемы
Производитель ASUS
Модель Z170 PRO GAMING/AURA найти похожую мат.плату
Тип оборудования Материнская плата для настольного ПК
Назначение Настольный ПК
Чипсет мат. Платы Intel Z170 характеристики чипсета
Гнездо процессора Socket LGA1151
Формат платы ATX (305 x 244 мм)
Поддержка ОС Windows 10 (только 64 bit), Windows 8.1 (только 64 bit), Windows 7
Уникальные технологии
Уникальные технологии ASUS Extreme Engine Digi+, Fan Xpert 3, GameFirst, LANGuard, RAMCache, Sonic Radar
Подсветка Aura RGB LED, контурная подсветка платы с возможностью выбора цвета, а также эффектов подсветки: постоянная, мерцающаяя, циклическая цветная, светомузыка, комета, йо-йо, звездная ночь, вспышка, волна или цвет подсветки в зависимости от температуры CPU
Поддержка синхронизации RGB подсветки Aura Sync RGB LED оборудование с таким же RGB LED
Поддержка процессоров
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров Intel серии Core i7-7xxx, Core i7-6xxx, Core i5-7xxx, Core i5-6xxx, Core i3-7xxx, Core i3-6xxx, Pentium G4xxx, Celeron G3xxx совместимые процессоры
Поддержка ядер процессоров Kaby Lake, Skylake-S
Поддержка памяти
Тип поддерживаемой памяти DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество разъемов DDR4 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP).
Максимальные поддерживаемые стандарты памяти Зависит от процессора
Max объем оперативной памяти 64 Гб
Дисковая система
Количество разъемов M.2 (NGFF) 1 разъем M Key SATA/PCI-E с поддержкой карт Type 2242/2260/2280/22110 (длиной до 110 мм) m.2 SSD
Поддержка NVMe Boot Да
RAID-контроллер Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
Intel Smart Response Поддерживается
SATA 6Gb/s 6 каналов
Разъем для подключения FDD Нет
Коммуникации
Сеть 1 Гбит/с. сетевой контроллер Intel I219V
Интерфейс, разъемы и выходы
Контроллер USB USB 3.0 контроллер встроен в чипсет, ASMedia ASM1142 (USB 3.1)
USB разъемы на задней панели 1x USB 3.1 Gen2, 1x USB 3.1 Gen2 Type C, 4x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0
Внутренние порты USB на плате 2x USB 3.0 (USB 3.1 Gen1), 8x USB 2.0 возможно подключить на корпусе или через планку портов
Клавиатура/мышь PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Количество разъемов PCI Express 3 слота 16x PCI-E 3.0 работают в режиме 16-0-4 или 8-8-4
Количество разъемов PCI Express 1x 3 слота 1x
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. Максимальный размер видеобуфера 1024 Мб
Максимальное разрешение экрана 4096 x 2160 @ 24 Гц при подключении HDMI монитора, 4096 x 2304 @ 60 Гц при подключении Display Port монитора, 1920 х 1200 @ 60 Гц при подключении VGA или DVI-D монитора.
Видео разъемы на задней панели 1x DisplayPort, 1x DVI-D, 1x HDMI, 1x VGA монитор
Макс. кол-во подключаемых мониторов 2
Поддержка SLI Да
Поддержка CrossFire Да
Максимальное количество видеокарт для майнинга 7
Встроенная звуковая карта
Звук 8-канальный HDA кодек SupremeFX, SNR 115 дБ. Встроенный усилитель выхода на наушники 300 Ом
Аудио разъемы на задней панели 1x оптический S/PDIF-out, Front-out, Line-out, Mic-in, Rear-out, Sub/center-out
Охлаждение
Охлаждение Пассивное охлаждение
Технологии уменьшения шума охлаждающей системы ASUS Fan Xpert 3
Питание
Требования к блоку питания Поддерживаются только 24+8 pin, 24+4 pin блоки питания. совместимые БП
Прочие характеристики
BIOS EFI AMI BIOS, 128 Мбит
Поддержка OA 3.0 Да
Логистика
Размеры упаковки (измерено в НИКСе) 33.31 x 26.54 x 7.13 см
Вес брутто (измерено в НИКСе) 1.48 кг
Внешние источники информации
Горячая линия производителя (495) 231-19-99 — в Москве; 8-800-100-27-87 — бесплатный звонок из любого региона России. Пн — суб: с 10.00 до 18.00
Ссылка на документ по срокам ГО

Опции, расходные материалы и аксессуары для Материнская плата ASUS Z170 PRO GAMING / AURA

  • Блоки питания
    Для работы компьютера и, в частности, материнской платы нужен блок питания. Подобрать подходщий для материнской платы блок питания?
  • Совместимые процесоры
    Здесь нужен процессор. Показать подходящие процессоры?

Отзывы

Мы старались сделать описание как можно более хорошим, чтобы ваш выбор был безошибочным и осознанным, но т.к. мы, возможно, этот товар не эксплуатировали, а только со всех сторон пощупали, а вы его после того, как купите, испробуете в работе, ваш отзыв может сделать этот мир лучше, если ваш отзыв действительно будет полезным, то мы его опубликуем и дадим вам возможность следующую покупку у нас сделать по 2-й колонке.

Характеристики материнской платы ASUS Z170 PRO GAMING/AURA

Средняя цена по России, руб: 10 350

Общие характеристики

Производитель

Фирма, которая произвела данную материнскую плату.

ASUS Форм-фактор

Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.

Процессор

Производитель процессора

На данный момент основными производителями процессоров являются Intel и AMD.

Intel Сокет

Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.

LGA1151 Количество сокетов

Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.

1 Наличие встроенного процессора

Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.

нет Название встроенного процессора — Максимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

не указана Минимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

не указана Поддержка Hyper-Threading

При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.

нет Поддержка многоядерных процессоров есть Поддерживаемые процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron

Чипсет

Производитель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel Модель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel Z170 Поддержка технологии Intel vPro

Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.

BIOS/EFI

Поизводитель BIOS

BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.

AMI Возможность восстановления BIOS

Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.

нет Поддержка EFI (UEFI)

EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).

Оперативная память

Количество слотов оперативной памяти
4 Тип оперативной памяти

DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.

Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.

На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.

На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.

DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.

DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.

DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.

DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.

DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.

DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.

SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.

DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.

DDR4 DIMM Максимальная частота оперативной памяти, МГц

Максимальная частота оперативной памяти, которую поддерживает материнская плата.

3466 Минимальная частота оперативной памяти, МГц

Минимальная частота оперативной памяти, которую поддерживает материнская плата.

2133 Поддержка двухканального режима оперативной памяти

Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.

есть Поддержка трехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.

нет Поддержка четырехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.

нет Максимальный объем оперативной памяти, Гб 64 Поддержка ECC

ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).

Нет Максимальный объем ECC памяти, Гб 0 Поддержка Регистровой (Буфферизованной) памяти

Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.

Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.

PCI/Видеокарта

Поддержка AGP

AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.

нет Количество слотов PCI-Eх16

PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!

3 Поддержка SLI/CrossFire

SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).

SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.

CrossFire X – последняя версия CrossFire.

Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.

SLI/CrossFireX Поддержка PCI Express 2.0

Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.

есть Поддержка PCI Express 3.0

Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.

есть Тип двухканального режима PCI-E x8 Тип трехканального режима PCI-E Не поддерживается Тип четырехканального режима PCI-E Не поддерживается Тип семиканального режима PCI-E Не поддерживается Количество слотов PCI-Ex8

Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.

0 Количество слотов PCI-Ex4

Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.

0 Количество слотов PCI-Ex1

Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.

3 Количество слотов PCI

Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!

0 Количество слотов PCI-X

PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.

Тест материнской платы Asus Z170 Pro Gaming/Aura: Массовый вариант

Кто хочет самостоятельно собрать себе новый настольный ПК, тот должен подумать не только про CPU, GPU и RAM. Прежде всего материнская плата определяет те характеристики, которыми будет обладать ваш будущий компьютер.

Материнских плат для процессоров поколений Skylake и Kaby Lake существует огромное множество. Мы детально исследовали к Asus Z170 Pro Gaming/Aura и можем наделить эту модель оценкой за оснащение в 81,8 балл из 100 возможных. Причиной для этого стали PCI-Express-слоты (1 x x16, 1 x x8, 1 x x4, 3 x x1), 4 (+ 2 внутренних) USB-интерфейса и 4 слота для оперативной памяти стандарта DDR4. Поэтому, по нашим оценкам, данная материнская плата лучше всего подходит для массового пользователя.

Итоги теста

Преимущества

ROG SupremeFX Audio: включая новый кодек плюс Sonic Studio III и Sonic Radar III
технология Pro Clock, 5-сторонняя оптимизация параметров и T-образная топология второго поколения: простой, стабильный разгон
RAMCache: обеспечивает короткое время загрузки
технология Asus LANGuard
высокоскоростные интерфейсы USB 3.1 Typ-A, USB 3.1 Typ-C и M.2

Недостатки

Результаты тестирования Asus Z170 Pro Gaming/Aura

  • Соотношение цена/качество: 100
  • Оснащение (100%): 81.8

Оснащение

Кто хочет самостоятельно собрать себе новый настольный ПК, тот должен подумать не только про CPU, GPU и RAM. Не стоит забывать, что прежде всего материнская плата определяет те характеристики, которыми будет обладать ваш будущий компьютер.

Asus Z170 Pro Gaming/Aura использует разъем LGA1151, а потому предназначена для установки процессоров серии Skylake и Kaby Lake, выпускаемых компанией Intel. CPU придется работать в паре с оперативной памятью стандарта DDR4, потому что старый стандарт RAM — DDR3 больше не поддерживается.

Помимо уже упомянутых USB-3.1-портов плата предлагает еще несколько USB-2.0-интерфейсов (2 + 6 внутренних), которые можно использовать, например, для подключения различных устройств ввода. Для подключения таких носителей информации, как жесткие диски и SSD-накопители, используются несколько интерфейсов: 6 x SATA, 1 x M.2.

Внешние решения для работы с сетью и звуком здесь применять не придется: на материнской плате уже имеется сетевой чип Intel I219-V, обеспечивающий скорость подключения до 1000 Мбит/с и звуковая карта Realtek ALC1150 с ASUS SupremeFX. Для тех, кто не намерен использовать дискретную графическую карту, то можно будет воспользоваться возможностями интегрированной графической подсистемы Intel-GPU и снимать видеосигнал с одного из выходов, расположенных на задней панели платы: D-Sub, DVI, HDMI или DisplayPort.

Как Chip оценивает материнские платы Intel

Материнские платы являются обязательной основой для функционирования любого компьютера. Они являются центром соединения всех интерфейсов подключенных компонентов в каждом ПК. Однако, большинство моделей сильно отличаются от своих конкурентов только по одному пункту: оснащению. Поэтому материнские платы для процессоров Intel и AMD мы оцениваем именно по их оснащению, выставляя оценку от 0 до 100 процентных пунктов. Эта оценка охватывает весь спектр «составных частей» платы. На основе этой оценки, мы размещаем ее в нашем рейтинге.

В наших таблицах вы можете получить наглядную информацию о том, что представляет собой протестированная модель — количество различных слотов, наличие таких «бортовых» чипов, как сетевой или звуковой, а также интерфейсы на задней панели. Кроме того, мы самым внимательным образом изучаем конструкцию платы и оцениваем ошибки в проектировании и расположении компонентов. Если, к примеру, элементы системы охлаждения мешают установке большой графической карты, или если слоты для оперативной памяти находятся слишком близко к процессору и мешают использованию большого вентилятора — это оказывает негативное влияние на итоговое положение в рейтинге. Кроме того, благодаря оценке соотношения цены и качества вы сможете быстро понять, достойна ли материнская плата запрашиваемых за неё денег.

Результаты тестирования Asus Z170 Pro Gaming/Aura

Характеристики и результаты тестирования Asus Z170 Pro Gaming/Aura

Соотношение цена/качество 100
Процессорное гнездо LGA1151 Форм-фактор ATX Чипсет Intel Z170 Тип памяти DDR4 Количество слотов памяти 4 PCIe-слоты 1 x x16, 1 x x8, 1 x x4, 3 x x1 Порты накопителей 6 x SATA, 1 x M.2 SATA-порты 6 M.2-порты 1 SATA-Express U.2 Графические порты D-Sub, DVI, HDMI, DisplayPort Количество LAN портов 1 LAN 1 чип Intel I219-V LAN 1 порт 1000 Мбит/с LAN 2 чипLAN 2 порт WLANЗвуковая карта 7.1 Чипсет звуковой карты Realtek ALC1150 c ASUS SupremeFX PS2 да Подсветка RGB Охлаждение пассивное Порты USB 3.1 4 (+ 2 внутренних) Поpты USB 3.1 1 x Type-A, 1 x Type-C Порты USB 2.0 2 (+ 6 внутренних) Целевая группа Мейнстрим пользователи Производитель чипсета Intel Поддерживаемые процессоры Skylake и Kaby Lake
