If You are owner of 7300 this MOD should make You more happy looking on your small Icom 7300,
not to mention about saving your throat screaming loud to get more than 30W on SSB.
Quite dissapointing serious factory fooling their users saying that screwed ALC unit is made to comply with the high standards of spectrum purity and A class signal.

So what about their other radios, i.e 746, 756 or any PRO series? Are they piece of *&**(^&^ and should not be used? Kind of bullshit IMO.

At this point I need to pass my sincere KUDOS to Marios SV0CL for his priceless hints, discussion and help.

Here’s a solution — SSB average power (or «talk average power» ) increase MOD, born after hours spent on examining schematic diagrams, comparing circuit details and ham radio cooperation.

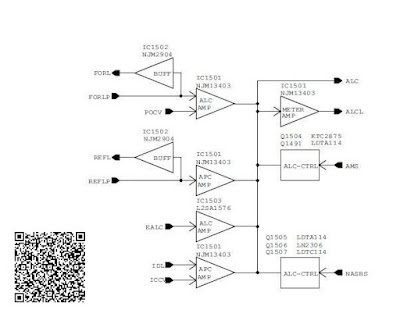

Likewise as in IC-7100 low average SSB power ( but not only SSB — i.e FSK441 and JT6M ) it’s the problem of too sharp ALC limiting making the ALC loop acting too fast to let the signal envelope to rise enough. And it’s not the matter of MIC gain setting nor PROC value. As You probably seen on the video posted in December HERE difference in average SSB power is HUGE at first sight.
Take note that MIC gain and PROC settings remains LOW comparing to this what we can find on various websites concerning low power on SSB, and we are still within 75% of ALC scale!

WARNING : Any mistake can cause serious damage to your radio. So if You are not experienced in SMD soldering or using soldering iron at very FRAGILE enviroment — do not try to perform the operation! I will be not responsible for any damage You can make doing the MOD.

We need to prepare tantallum capacitor, magnifying glasses, and a value of 2,2-4,7uF /16V will do the job for us. The bigger capacitance, the slower ALC rise time. Test proved that 3,3uF works well and could be optimal solution, but 4,7uF will be good as well.

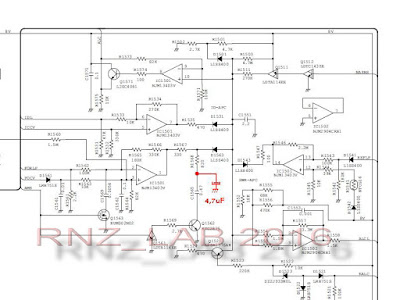

This time we need to add the ALC slowdown capacitor here :

Although 7300 unit is almost the same as 7100, we can see few small changes, mainly in component values.
Apart of on MOSFET transistor added ( changed vs 7100) there’s no difference.

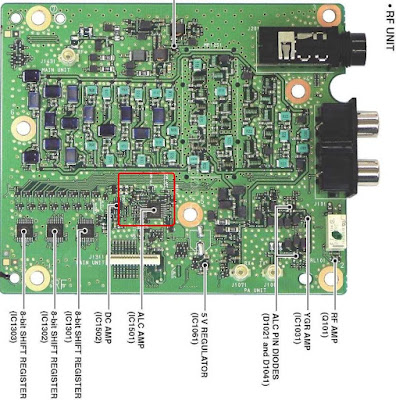

Open your 7300 removing both covers, and face the radio left side to You. Having speaker on the right hand, on the left You will see RF UNIT. This is the place we will work.
Take very good magnifying glasses, we will solder our capacitor between VERY small SMD elements.

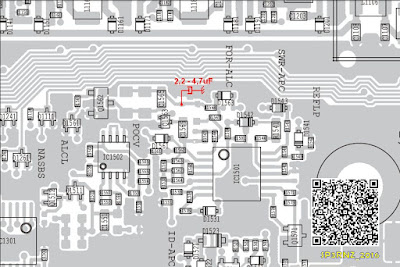

Look at the MAIN unit and locate region marked RED:

Gently bend the legs of capacitor at desired angle, and try if they fit between the soldering points between elements before soldering.

Don’t forget to clean the surface with amount of IPA alcohol or similar stuff and secure the capacitor to the top of IC1501 with small piece of double sided adhesive tape, or single drop of nail enamel borrowed from your girlfriend or wife 🙂

ОСОБЕННОСТИ

Вот основные интересные технические решения, реализованные в трансивере ICOM IC-7300:

• Анализатор спектра в реальном времени;
• Функция водопада в высоком разрешении;
• Анализатор аудио сигнала;
• Система прямой оцифровки ВЧ сигнала;
• Новая “IP+” функция;
• Большой сенсорный цветной TFT ЖК-дисплей;
• Многофункциональный регулятор для эффективной работы;
• Встроенный слот для SD карты;
• 15 дискретных полосовых фильтров;
• Встроенный автоматический антенный тюнер;
• Выходной НЧ каскад с высоким качеством звука;
• Новый ручной микрофон HM-219;
• Система охлаждения с большим вентилятором;
• Многофункциональный измерительный инструмент;
• 101 канал памяти (99 основных, 2 для сканирования);
• Программное обеспечение RS-BA1 для удаленного управления (можно наблюдать за анализатором спектра с водопадом);
• CW функции: автоподстройка тона CW, реверсный CW, работа в режиме QSK.

Список функциональных возможностей действительно может впечатлить большое количество людей. Анализатор спектра в реальном времени позволяет наблюдать с частотой обновления 30 Гц и может отображать полосу пропускания шириной до 1 МГц полосы пропускания с 80 дБ по вертикальной оси.

Анализатор может быть развёрнут так, чтобы занимать большую часть экрана, имеет очень полезный с точки зрения юзабельности водопад, вы можете коснуться сигнала на экране, а радио самостоятельно настроится на него.

Можно предположить что, это лучшее, что вы можете найти в автономном трансивере, не принимая во внимание гигантов Flex Maestro или SunSDR MB-1, стоимость которых в 3-5 раз выше), и к ним же, пожалуй, можно отнести все самые последние или самые мощные радиостанции (IC-7851, Kenwood TS-990, Yaesu FTdx-3000 и т. l.). Качество дисплея тоже неплохое, приятные цвета и хорошие углы обзора, значительно лучше, чем у FT-991.

Интерфейс очень хорошо продуман для такого маленького аппарата благодаря большому сенсорному экрану и концепции, стоящей за этим: так например, если в гораздо большем по размерам радио (например, Yaesu FTdx-5000) большинство функций доступны путём пары нажатий на нужные кнопки, то в IC-7300 те же функции находятся всего лишь в паре касаний на экране. Но сравните размеры!

Нужно переключить диапазон? Просто коснитесь частоты на экране, и временно появится экран выбора диапазона. Не нужно иметь 12 кнопок диапазонов, которые постоянно загромождают лицевую панель, тем более что при повседневной работе диапазоны меняются всего лишь несколько раз в день.

Экран может быть сконфигурирован множеством способов, чтобы показывать любую необходимую вам информацию в конкретный момент. Очень хороша сама по себе возможность увидеть одновременно аудиоспектр и анализатор спектра, который мог бы показывать наглядно как принимаемый или передаваемый сигнал содержат шум, искажения и т. д. если они там присутствуют. Это очень полезно, например, для работы в цифровых режимах или при настройке нового микрофона.

Теперь несколько слов о новом микрофоне. IC-7300 поставляется с новым HM-219. Это по сути обычный электретный микрофон с кнопками UP / DOWN. Но Icom IC-7300 — это всё же радио высокого класса и качества, который заслуживает того, чтобы поставляться с новой моделью микрофона. Микрофон небольших размеров, и поэтому в больших руках ощущается как нечто миниатюрное. Нет массивности. Но огромным плюсом является его звучание. Оно стоит того, чтобы попытаться убедиться в этом, прослушав себя на другой от IC-7300 стороне.

Очень полезен так же слот для SD-карты. На SD карте можно хранить звуковые сообщения (например, различные CQ или вызовы при работе в пайлапах). На карту можно так же записывать всю свою работу в эфире. С неё так же можно обновлять прошивку. Как бы ничего нового, но приятно видеть такое в аппарате данного ценового диапазона.

У аппарата есть возможности, которые почему то большинство оставляют без внимания. Это относится к USB порту. Он не только поддерживает CAT-управление без интерфейса, но и поддерживает работу с потоковым аудио, так же без необходимости иметь специальный интерфейс для этого.

Через USB-порт так же можно передавать данные спектра на персональный компьютер, чтобы можно было удобнее просматривать их на большом экране монитора при помощи программного обеспечения Icom RS-BA1. Так же по этом интерфейсу можно передавать декодированный RTTY сигнал. И всё это лишь при помощи одного USB кабель. Без всяких интерфейсов. Здорово!

Технология SDR реализованная в IC-7300 делает высокую производительность доступной. Динамический диапазон (RMDR) в настоящее время является лучшим показателем для КВ аппаратов — чем выше число, тем лучше приемник может различать слабый сигнал, в то время как станция с очень сильным сигналом находится рядом по частоте.

Icom заявляет типичную цифру для RMDR с шагом в 97 дБ / 1 кГц. Чтобы получить представление о том, что это значит сравнительно с другими трансиверами близкой ценовой категории посмотрим на их аналогичные параметры.

Вот замеры от QST:

• 75 дБ (Yaesu FT-991);
• 81 дБ (Yaesu FTdx-1200);
• 84 дБ (Icom IC-7100);
• 94 дБ (Kenwood TS-590SG).

У более дорогих трансиверов порядок цифр конечно же чуть другой. Но это и ожидалось.

• Apache Labs ANAN-100D — 105 дБ;
• Flexradio FLEX-6700 — 116 дБ.

Use USB-D Mode

Now, when using a digital mode, you should use the USB-D mode. (Click the Mode label in the upper left, select USB and select DATA.) The USB-D mode is needed so that the DATA MOD option works as expected. It also lets you define a custom filter for BPSK31.

Use USB-D for digital modes.

You can set the Filters (1-3) for each mode (USB, USB-D, AM, etc.). The default for the Data modes is very narrow, and this doesn’t work well for BPSK31. So change the USB-D Filter 1 by long-pressing the FIL1 button on the screen, and set the BW to 3.0K or wider. Alternatively, if you use RTTY or other narrower modes, you can use FIL2 or FIL3 instead for BPSK31.

Set USB-D FIL1 to 3.0k.

Комплектация поставки трансивера ICOM IC-7300

• Трансивер;
• Ручной микрофон HM-219;
• Кабель питания с фильтром ICOM OPC-1457R;
• Запасной предохранитель;
• Инструкция по эксплуатации;
• Упаковка.

Все указанные функциональные особенности, примеры экрана и технические характеристики могут быть изменены без предварительного уведомления.

Общие

101 (99 обычных и 2 границы сканирования)

Передатчик

Приемник

ВНИМАНИЕ.

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

DOWNLOAD AND INSTALL WSJT-X

At the time of writing there had been some enhancements to FT8 and MSK144 protocols and as such these were not backward compatible with older versions of WSJT-X. These new protocols because the world-wide standard from 10th December 2018 and all users were asked to upgrade to WSJT-X 2.0 by 1st January 2019. This will be the version I will be installing now.

There are options for both Windows and Linux. I will be installing the Windows 10 supported version.

Click on wsjtx-2.0.0-win32.exe or equivalent and download.

After the download has completed, run the executable and install WSJT-X. When prompted, tick the box to ‘Create wsjtx Desktop Icon’.
