Тема: Эксперимент с приборной панелью . LT . Есть ли там компьютер.
Авеовод ( 316 ) Сообщений: 313
Почитал тему про отсутствие борт.компа в панели LT http://chevrolet-aveo.ru/showthread.php?t=195
При сравнении панелей обратил внимание на следующее на панели LT сверху и снизу черные закрывающие полоски .
они-то и сужают панель приборов . вопрос зачем они ?
Ведь на LTZ их нет . при том что сами панели одного размера . во всяком случае очень сильно на это похоже.
Ну не будет же производитель делать панели разных размеров — это и пластмасса разная и панел ж/к .
Доп расходы , доп.пресс-формы и прочее. Стало быть размерами панели одинаковы.
Теперь идем дальше. Вспоминаю пройденный урок на Авео 2008 г. / на которой сейчас и езжу / .
Там машины шли с небольшими различиями приборки в части электронного одометра .
У одних экранчик был маленький , у других был больше и показывал оставшееся растояние до заправки / мелочь а приятно /
так вот выяснилось что на всех машинах эта функция есть только на некоторых она закрыта рамкой экрана / отсюда и маленький дисплей /
Решалось все за 15 минут . снималось стекло — снималась рамка дисплея — лезвием вырезалась на 2 сантиметра больше — собирается все обратно.
В результате появлялась новая опция.
Совместив эти обе панели в фотошопе получил следующее
исходная панель LT
панель LTZ
гибрид. наложение 2 панелей.
А может и у нас скрывается под черными полосками некоторая информация.
Хотя на LTZ есть синие полосочки-разделители да и шкала бензобака больше.
Но может быть все решается программно .
Теперь вопрос кто решиться на эксперимент ?
Разумеется все это на уровне предположений. Но что-то мне подсказывает .
Да и просто увеличенная панель приборов — даже без информации будет лучше смотреться !
Шевроле авео т300 как настроить бортовой компьютер
Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее — показали 🙂 вам Шевроле авео т300 как настроить бортовой компьютер . Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос. Однако, если на сайте все же не оказалось интересующей информации — напишите нам, мы подготовим ее для вас и добавим на наш сайт!
Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Шевроле авео т300 как настроить бортовой компьютер .
Бортовой компьютер шевроле авео т300 как пользоваться
Открытие функции бортового компьютера в приборной панели НОВОГО СЕДАНА T-250 и нового Хетчбека.
В Авео Хетчбек до 2006 такого НЕТ. В первой версии Авео седан такого НЕТ
Все описанные ниже процедуры вы делаете на свой страх и риск. Так что подумайте насколько оно вам надо и сможете ли вы это повторить. Как таковых серьезных функций в нем нет. А сломавших экран людей уже много. И отдельно экран купить НЕЛЬЗЯ. Если все же очень хочется сделать, но не уверены в своих силах, ищите тех кто может это сделать. Помните новая приборная панель стоит от 6 до 9 тысяч рублей.
Если не уверены в своих силах но очень хочется БК можете попросить меня. Пишите в личку.

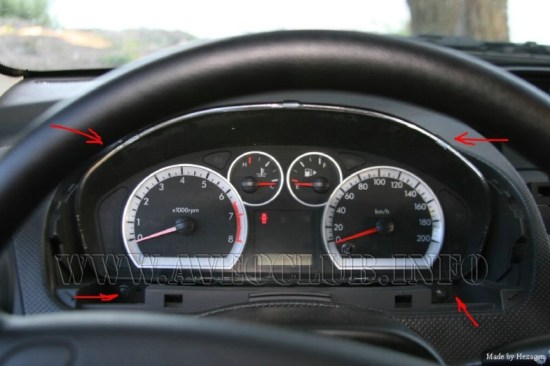

1. Вынимаем приборную панель. Для этого откручиваем два винта под козырьком панели приборов.
2. Тянем на себя пластиковый кожух.
Он закреплен на защелках.
3. Козырек панели приборов тянем вверх.
Он тоже на защелках.
4. Откручиваем 4 винта.
И аккуратно вынимаем панель приборов на себя. Отключаем правый разъем нажав на лепесток и потянув на себя. То же самое делаем с левым разъемом.
Забираем приборную панель и уходим с ней в помещение где есть паяальник, острый резак и удобный стол.
5. Приступаем
6. Аккуратно, отгибая защелки, снимаем заднюю крыжку (НЕ СТЕКЛО) и вынимаем внутренности приборки со шкалами.
7. Снимаем стрелки. Предварительно запомнив или пометив где они находились. Снимаем аккуратно.
Но только таким способом которым я снимал. Ни в коем случае не тянем на себя.
Для того чтобы снять стрелку нужно поворочивать ее против часовой стрелки одновременно стягивая со штока. Волноваться за то что можете сбить колибровку прибора, не надо. Устройство шагового двигателя стрелки описывать не буду. Но поверьте ничего не случиться.
Так снимаются все стрелки кроме скорости. С ней придется повозиться. Так как ее повороту против часовой мешает кнопка управления. Но и ее снимаем таким же образом. Только сначала стягиваем поворачивая против часовой, а потом до упора по часовой.
8. После снимаем пластиковую шкалу приборов. Она наклеена, не сильно. Под ней мы видим то самый ПОЛНЫЙ экран бортового компа.
9. Используя острый скальпель или резак вырезаем окошечко для нашего БК.
Верхняя граница нового окошечка должна быть на 17 мм. выше старой верхней границы.
Собираем все в обратном порядке с одним НО. Стрелки насаживаем на штоки не в нулевом положении как они были, а наполовину шкалы больше, и поворачиваем их на штоке до их изначального положения.
И когда ставите приборку в корпус снимите переднее стекло, и убедитесь что стрелки не прижмает прозрачной окантовкой корпуса (это касается только тех у кого приборка так называемая DeLuxe).
Затем защелкните стекло назад. Собираем все только не надеваем заднюю крыжку.
Существует вариант вырезания окошка без снятия стрелок, но лично я считаю его более травмоопасным.
Для того чтобы вырезать окошечко можно использовать обработанную по краям металлическую пластину.
Она просовывалась между наклейкой и пластиком. При засовывании не поцарапайте экран. Вот так это дело выглядит
А потом вырезается окошко.
10. Теперь нужно вывести управление новым экраном. Это проще всего сделать способом предложенным sTIMul ом
Для этого мы должны поставить хитрую закоротку на уже существующую кнопку.
Путем прозвонки еще снятой платы были определены переходные отверстия, связанные с каждой из кнопок.
Вот они:
Таким образом перемычка вешается уже с обратной стороны платы. Для пущей осторожности рекомендуется ставить резистор номиналом 1 кОм, дабы развязать две ноги микросхемы.
Предварительно отверстия были аккуратно зачищены от маски скальпелем.
Был выбран чип резистор
Вот как выглядит смонтированные резистор и перемычка на плате

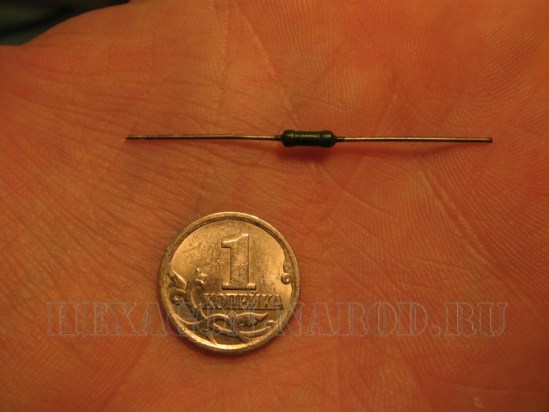

Если работать с такими размерами проблематично предлагается другой вариант 1 кОм резистора
Тогда примерный монтаж мог быть таким (не обращаем внимание на уже смонтированный чип-резистор
От греха подальше резистор впихиваем в изоляционную трубку
Надеваем заднюю крышку и вуаля, у нас есть бортовой комп как у дорогих версий авео.
Чтобы штатный БК заработал полноценно, необходимо подключить датчик температуры наружного воздуха.
Покупаем сам датчик, его каталожный номер 96650439
Приятный сюрпрайз — проводка под датчик уже проведена на заводе, и тянуть провода нам не придётся. Эту проводку можно увидеть, если открыть капот: она проходит прямо над звуковым сигналом.
Добраться до фишки для подключения датчика просто: нужно открутить 6 пластиковых винтов, крепящих решётку радиатора и отогнуть её. Для удобства можно снять фару.
Из фишки необходимо извлечь зелёную пластмассовую заглушку и подключить датчик температуры. После этого найти на «телевизоре» квадратное отверстие по размеру защёлки термодатчика и прищёлкнуть датчик к кузову.
Всё, теперь наш БК будет показывать температуру за бортом.
Теперь немного вырезок из руководства по этому БК.
Теперь о главном.
Спасибо нашей прекрасной Тигре за нахождение первоисточника
Спасибо одноклубникам:
Lickson За то что первым донес до меня эту новость и заставил меня хоть чем то заняться. А то скучно было.
Wizard За дополнительные фотографии.
MarkTwen За помощ по электросхемам.
Karpol За предложение замкнуть все в одну кнопку.
sTIMul За возможность вывести управление на кнопку не снимая стрелок.
AVEATOP За активную помощ
Dim69 За дополнение по датчику температуры
Всем ОДНОКЛУБНИКАМ за поддержку и советы.
Если не уверены в своих силах но очень хочется БК можете попросить меня. Пишите мне, помогу.
Инструкция по эксплуатации CHEVROLET Aveo
реальное расстояние, которое
автомобиль проедет на оставшемся
количестве топлива, может
отличаться от значения,
отображаемого на дисплее.
• Расстояние, которое автомобиль
может проехать на оставшемся
количестве топлива, изменяется
в зависимости от условий движения,
манеры езды и скорости автомобиля.
СРЕДЫ
В этом режиме на дисплее отображается
Если удерживать кнопку счетчика
расстояния в течение более чем
1 секунды и одновременно нажать
кнопку бортового компьютера,
происходит переключение между
шкалой Цельсия и шкалой Фаренгейта
(°C → °F или °F → °C).
Бортовой компьютер
Уважаемые пользователи драйв2. У меня такой вопрос. Пользуясь своим автомобилем, я узнал что можно установить бортовой компьютер на одном и том же экране где показывает расход топлива и скорость движения. В других комплектациях Chevrolet Aveo T300 видел, где у меня показано на рисунке, показывает средний расход топлива.
Соответственно вопрос такой как активировать бортовой компьютер, чтобы показывало средний расход топлива, что купить и т.д.
Открытие штатного БК
Открытие функции бортового компьютера в приборной панели НОВОГО СЕДАНА T-250 и нового Хетчбека.
В Авео Хетчбек до 2006 такого НЕТ. В первой версии Авео седан такого НЕТ
Все описанные ниже процедуры вы делаете на свой страх и риск. Так что подумайте насколько оно вам надо и сможете ли вы это повторить. Как таковых серьезных функций в нем нет. А сломавших экран людей уже много. И отдельно экран купить НЕЛЬЗЯ. Если все же очень хочется сделать, но не уверены в своих силах, ищите тех кто может это сделать. Помните новая приборная панель стоит от 6 до 9 тысяч рублей.
Если не уверены в своих силах но очень хочется БК можете попросить меня. Пишите в личку.
1. Вынимаем приборную панель. Для этого откручиваем два винта под козырьком панели приборов.
2. Тянем на себя пластиковый кожух.
Он закреплен на защелках.
3. Козырек панели приборов тянем вверх.
Он тоже на защелках.
4. Откручиваем 4 винта.
И аккуратно вынимаем панель приборов на себя. Отключаем правый разъем нажав на лепесток и потянув на себя. То же самое делаем с левым разъемом.
Забираем приборную панель и уходим с ней в помещение где есть паяальник, острый резак и удобный стол.
5. Приступаем
6. Аккуратно, отгибая защелки, снимаем заднюю крыжку (НЕ СТЕКЛО) и вынимаем внутренности приборки со шкалами.
7. Снимаем стрелки. Предварительно запомнив или пометив где они находились. Снимаем аккуратно.
Но только таким способом которым я снимал. Ни в коем случае не тянем на себя.
Для того чтобы снять стрелку нужно поворочивать ее против часовой стрелки одновременно стягивая со штока. Волноваться за то что можете сбить колибровку прибора, не надо. Устройство шагового двигателя стрелки описывать не буду. Но поверьте ничего не случиться.
Так снимаются все стрелки кроме скорости… С ней придется повозиться. Так как ее повороту против часовой мешает кнопка управления. Но и ее снимаем таким же образом. Только сначала стягиваем поворачивая против часовой, а потом до упора по часовой.
8. После снимаем пластиковую шкалу приборов. Она наклеена, не сильно. Под ней мы видим то самый ПОЛНЫЙ экран бортового компа.
9. Используя острый скальпель или резак вырезаем окошечко для нашего БК.
Верхняя граница нового окошечка должна быть на 17 мм. выше старой верхней границы.
Собираем все в обратном порядке с одним НО. Стрелки насаживаем на штоки не в нулевом положении как они были, а наполовину шкалы больше, и поворачиваем их на штоке до их изначального положения.
И когда ставите приборку в корпус снимите переднее стекло, и убедитесь что стрелки не прижмает прозрачной окантовкой корпуса (это касается только тех у кого приборка так называемая DeLuxe).
Затем защелкните стекло назад. Собираем все только не надеваем заднюю крыжку.
Существует вариант вырезания окошка без снятия стрелок, но лично я считаю его более травмоопасным.
Для того чтобы вырезать окошечко можно использовать обработанную по краям металлическую пластину.
Она просовывалась между наклейкой и пластиком. При засовывании не поцарапайте экран. Вот так это дело выглядит
А потом вырезается окошко.
10. Теперь нужно вывести управление новым экраном. Это проще всего сделать способом предложенным sTIMul ом
Для этого мы должны поставить хитрую закоротку на уже существующую кнопку.
Путем прозвонки еще снятой платы были определены переходные отверстия, связанные с каждой из кнопок.
Вот они:
Таким образом перемычка вешается уже с обратной стороны платы. Для пущей осторожности рекомендуется ставить резистор номиналом 1 кОм, дабы развязать две ноги микросхемы.
Предварительно отверстия были аккуратно зачищены от маски скальпелем.
Был выбран чип резистор
Вот как выглядит смонтированные резистор и перемычка на плате
Если работать с такими размерами проблематично предлагается другой вариант 1 кОм резистора
Тогда примерный монтаж мог быть таким (не обращаем внимание на уже смонтированный чип-резистор
От греха подальше резистор впихиваем в изоляционную трубку
Надеваем заднюю крышку и вуаля, у нас есть бортовой комп как у дорогих версий авео.
Чтобы штатный БК заработал полноценно, необходимо подключить датчик температуры наружного воздуха.
Покупаем сам датчик, его каталожный номер 96650439
Приятный сюрпрайз — проводка под датчик уже проведена на заводе, и тянуть провода нам не придётся. Эту проводку можно увидеть, если открыть капот: она проходит прямо над звуковым сигналом.
Добраться до фишки для подключения датчика просто: нужно открутить 6 пластиковых винтов, крепящих решётку радиатора и отогнуть её. Для удобства можно снять фару.
Из фишки необходимо извлечь зелёную пластмассовую заглушку и подключить датчик температуры. После этого найти на «телевизоре» квадратное отверстие по размеру защёлки термодатчика и прищёлкнуть датчик к кузову.
Всё, теперь наш БК будет показывать температуру за бортом.
Теперь немного вырезок из руководства по этому БК.
