10 Лучших визуализаторов музыки в 2021

Визуализаторы музыки выходят на новую волну популярности. Их используют для продвижения подкастов, оформления музыкальных клипов и создания визуала для социальных сетей.

Естественно, в профессиональных видеоредакторах, таких как Adobe Effects, тоже есть эффекты для создания аудиоспектра, однако, далеко не все готовы подписываться на ежемесячные платежи за возможность пользоваться инструментами Adobe; особенно, если создание контента — это скорее хобби, чем работа.

Мы сделали обзор 10 отличных инструментов для тех, кто ищет бесплатный или хотя бы доступный визуализатор музыки для личного и коммерческого использования.

Цветомузыка на светодиодах

Для этого, надо собрать простейшую конструкцию из резисторов и светодиодов. Все детали надо соединить последовательно . Каких-либо особых знаний по электронике не требуется.

• Резисторы нужны будут номиналом 470 Ом …. 1.5 kОм. Точное значение по возможности лучше подбирать экспериментально.
• Светодиоды лучше брать из одной партии. Подключать их надо будет прямо к контактам 1, 2, 3, 4, 5, 6, 7, 8, 9, 14, 16 и 17 LPT порта ПК. Контакт GND (масса, земля, минус) – любой из контактов LPT – разъема с 18 по 25.

Соответственно, сюда подключаются все минусы светодиодов. Определить полярность светодиода можно с помощью батарейки на 3 В. Также можно установить выключатель. Это лишь небольшой набросок одной из возможных схем создания мигающих огоньков, более подробную схему нужно искать на специальных сайтах любителей создавать электрические чудеса.

Размещать светодиоды можно как угодно. В качестве панели можно использовать корпус системного блока, крышку от отсеков, толстый картон, пластину гетинакса и т. д. Нужно просверлить такие отверстия, чтобы светодиоды туго в них входили.

Если после сборки компьютер начал выключаться или перегружаться, надо быстро вытащить все из порта. После поиска и проверки ошибок можно повторить попытку.

Для управления цветомузыкой понадобится программа «SLP». После ее установки в настройках надо поставить галочку в пункте LPT. Можно также воспользоваться программой LptPort.exe.

Панели с светодиодами можно разместить за монитором (как показано на рисунке в начале поста), а в дополнении к этому, установить визуальный эффект в любом проигрывателе и получить шикарную цветомузыку.

Подключение дополнительных плагинов

При всем богатстве собственных средств такие плееры имеют ограниченные возможности. Чтобы цветомузыка на мониторе стала богаче и разнообразнее, можно использовать установку и подключение огромного количества дополнительных плагинов (дополнений). К примеру, для того же плеера WinAmp их созданы даже не сотни, а десятки тысяч. В общем, разрабатывают их все кому не лень.

Среди самых популярных и наиболее интересных программ такого вида можно отметить плагины типа Prometeus или LPT, которые обладают очень впечатляющими функциональными возможностями.

Подойдем теперь к вопросу несколько с иной стороны. Если кому-то цветомузыка на мониторе не нравится, можно использовать программы шуточных действий. Например, маленькую программку LedSwitcher, которая подключается в виде плагина к плеерам типа WinAmp. Вот только вместо игры цветовой гаммы на экране компьютерного монитора, эффект достигается за счет мигания светодиодов программных клавиш (Num и Caps Lock). Естественно, плагин работает только в случае применения стандартной PCI-клавиатуры. На ноутбуках без такой вариант применения плагина не сработает.

Экран для цветомузыки своими руками

В принципе, многих энтузиастов стандартные средства плееров или плагинов не устраивают, и они предпочитают собственный творческий поиск. Что использовать в этом случае?

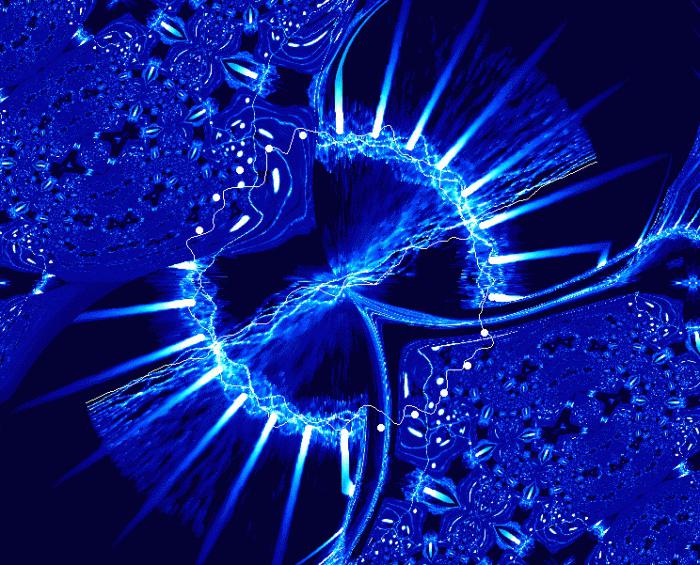

Цветомузыка на мониторе может быть создана с применением мощнейшей утилиты для обработки видео под названием Adobe After Effects. Конечно, основным приоритетом является обработка видеосигнала или записи, однако если покопаться, здесь можно найти немало интересных инструментов для создания цветовых эффектов.

При этом конечное изображение может сочетать в себе двумерные и трехмерные элементы, усиливая таким образом эффект присутствия. Кроме всего прочего, в создаваемый эффект можно вставлять все, что душе заблагорассудится, скажем, те же фрагменты видео, фото, текст и многое другое.

Конечно, здесь дана только краткая информация по поводу всего того, что касается использования или создания цветомузыкальных эффектов на компьютерных мониторах. Естественно, программ, создающих эффекты визуализации, сегодня можно найти не то что много, а очень много.

Впрочем, выбор всегда остается за пользователем. Отдельно стоит обратить внимание на российские разработки, которые иногда можно отнести к некому стилю ретро. Например, кто не знает такую игрушку, как калейдоскоп? Одноименная программа «Калейдоскоп» или практически идентичное приложение «Калейдофон» позволяют воссоздать такой эффект и использовать его в качестве виртуальной цветомузыкальной установки. В общем, поле деятельности достаточно широкое.

Подключение дополнительных плагинов

При всем богатстве собственных средств такие плееры имеют ограниченные возможности. Чтобы цветомузыка на мониторе стала богаче и разнообразнее, можно использовать установку и подключение огромного количества дополнительных плагинов (дополнений). К примеру, для того же плеера WinAmp их созданы даже не сотни, а десятки тысяч. В общем, разрабатывают их все кому не лень.

Среди самых популярных и наиболее интересных программ такого вида можно отметить плагины типа Prometeus или LPT, которые обладают очень впечатляющими функциональными возможностями.

Подойдем теперь к вопросу несколько с иной стороны. Если кому-то цветомузыка на мониторе не нравится, можно использовать программы шуточных действий. Например, маленькую программку LedSwitcher, которая подключается в виде плагина к плеерам типа WinAmp. Вот только вместо игры цветовой гаммы на экране компьютерного монитора, эффект достигается за счет мигания светодиодов программных клавиш (Num Lock, Scroll Lock и Caps Lock). Естественно, плагин работает только в случае применения стандартной PCI-клавиатуры. На ноутбуках без подсветки клавиатуры такой вариант применения плагина не сработает.

Инструкция

Схема очень простая!

Вам понадобятся Arduino Nano, или Uno. Или какая там у вас есть? Два потенциометра, пять резисторов, пару конденсаторов и линейка (лента) из 180 светодиодов WS2812b. Всё! Светодиодов в линейке может быть 60, 120 или 180.

В визуализаторе с помощью алгоритма быстрого преобразования Фурье выделяются 8 частот (порог чувствительности на каждую частоту свой, снижается от 1 к 8), преобразуются в цвет и выводятся на линейку светодиодов по одному из восьми алгоритмов. Скетч писал Майкл Крампас, парни из Чип и Дипа добавили функционал, а библиотека для светодиодов и быстрого преобразования Фурье (FFT) написана в Адафрут для проекта Piccolo. Библиотека FFT для 128 точек, адаптированная для AVR микроконтроллеров написана на ассемблере.

Сам скетч и библиотеку FFT нужно скачать здесь и здесь.

Не теряйте время на разбор алгоритмов, просто соберите, залейте скетч и наслаждайтесь шоу.
Это всего лишь развлечение!

В момент первого включения нужно сделать пару настроек:

Яркость: удерживайте кнопку color при включении питания. На первых 8 светодиодах будет отображаться радуга светодиодов. С помощью ручки param измените яркость. По завершении нажмите кнопку color еще раз, и ваша конфигурация будет сохранена в памяти.

Длина светодиодной полосы: удерживайте кнопку pattern при включении питания. Отобразится один, два или три красных светодиода. Используйте ручку param, чтобы выбрать длину светодиодной полосы в зависимости от количества красных светодиодов:

1=60 светодиодов
2=120 светодиодов
3=180 светодиодов

По завершении нажмите кнопку pattern еще раз, и ваша конфигурация будет сохранена в памяти.

Принцип действия цветомузыкальных приставок.

Работа цветомузыкальных приставок (ЦМП, ЦМУ или СДУ) основана на частотном разделении спектра звукового сигнала с последующей передачей его по отдельным каналам низких, средних и высоких частот, где каждый из каналов управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. Конечным результатом работы приставки является получение цветовой гаммы, соответствующей воспроизводимому музыкальному произведению.

Для получения полной гаммы цветов и максимального количества цветовых оттенков в цветомузыкальных приставках используются, как минимум, три цвета:

Разделение частотного спектра звукового сигнала происходит с помощью LC- и RC-фильтров, где каждый фильтр настроен на свою сравнительно узкую полосу частот и пропускает через себя только колебания этого участка звукового диапазона:

1. Фильтр низких частот (ФНЧ) пропускает колебания частотой до 300 Гц и цвет его источника света выбирают красным;
2. Фильтр средних частот (ФСЧ) пропускает 250 – 2500 Гц и цвет его источника света выбирают зеленым или желтым;
3. Фильтр высших частот (ФВЧ) пропускает от 2500 Гц и выше, и цвет его источника света выбирают синим.

Каких-либо принципиальных правил для выбора полосы пропускания или цвета свечения ламп не существует, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также по своему усмотрению изменять число каналов и ширину полосы частот.

Схема цветомузыки для дома — цветомузыкальное малогабаритное устройство

Описываемая конструкция цветомузыкального устройства предназначена для использования совместно с переносным радиоприемником ВЭФ-201 (или аналогичным). Благодаря расположению экрана на передней стенке рядом с громкоговорителем выполняется основной принцип цветомузыки: цвет органически связан со звуком и отображает его. Применение специальной системы рассеивания дало возможность расположить лампы накаливания почти непосредственно перед экраном. Кроме того, система излучатели — экран представляет собой разъемную конструкцию, что значительно упростило всю установку.

В основу действия данного цветомузыкального устройства положено разделение звукового диапазона на три частотных поддиапазона: низших, средних и высоких частот. Возможна также разбивка и на 4 поддиапазона, но в этом случае следует несколько изменить схему и печатную плату, а также расположение ламп перед экраном.

Цветомузыкальное устройство состоит из 3-х основных блоков:

• предварительного усилителя на транзисторах Т1 и Т2, необходимого для усиления звуковой частоты, снимаемой с НЧ детектора;
• трех фильтров на транзисторе ТЗ;
• трех усилителей мощности, собранных по аналогичным составным схемам (на рис. 1 — на транзисторах Т4 и Т5).

В зависимости от пропускаемых частот (выбранного числа каналов) в фильтре каждого канала емкости конденсаторов C3–С5 имеют номиналы, которые указаны в таблице ниже:

Цвет	1— С, мкФ	2 — С, мкФ
Красный	0.1	0.1
Зеленый	0.03	0.047
Синий	0.01	0.01
Зеленый	—	0.022

Диод Д1 необходим для выделения на входе усилителя мощности отрицательной составляющей с тем, чтобы транзистор Т4 был всегда открыт. На вход подается сигнал непосредственно с НЧ детектора приемника.

Принципиальная схема цветомузыки для монтажа своими руками:

1. Для отключения питания устройства служит клавишный выключатель В1, расположенный сверху приемника.
2. Резисторы, используемые в конструкции (УЛМ или МЛТ) — 0,125.
3. Электролитические конденсаторы — типа К50-6.
4. Транзисторы и диоды, за исключением транзистора Т5, могут быть использованы любые низкочастотные.
5. Лампы Л1 — на 2,5 В, 75 мА. Возможно использование микроламп на напряжение 9 В, но в этом случае потребляемая мощность увеличится в 1,5 раза, а чувствительность уменьшится в 1,3 раза.

5 биполярных транзисторов — 1 Т1 МП40 и 4 Т2–Т5 МП16.

Благодаря двум слоям трубок диаметром 1–1,5 мм, расположенным перпендикулярно друг другу, рассеяние цветов происходит практически по всей площади экрана. Необходимо также отметить, что свет попадает только на экран и не виден на шкале радиоприемника, вследствие чего конструкция системы излучатель–экран значительно упрощается.

• Возможно, вас также заинтересует схема FM радиоприемника

Из корпуса приемника вынимаем хромированные планки и декоративную сетку.

Из тонкого листового дюралюминия вырезаем 2 пластинки размером 5х15 мм, в которых сверлим по два отверстия диаметром 3 мм. Это отражено на рисунке 4.

После пластинки сгибаем под прямым углом. Этими уголками печатную плату крепим к двум винтам, прикрепляющим громкоговоритель. Плата таким образом будет находиться на дне радиоприемника, деталями внутрь шасси.

Усилители мощности собирают на отдельной плате размером 60х25х2 мм. Эту плату приклеивают к печатной плате радиоприемника и к шасси, как показано на рисунке 5. На этом же рисунке показано расположение печатной платы на шасси радиоприемника.

Внешний вид устройства

Кнопочный выключатель питания сделан из выключателя от настольной лампы. Он крепится к блоку КПЕ. Его расположение относительно элементов радиоприемника показано на рисунке 6.

Настройка цветомузыкального устройства сводится к подбору оптимальных режимов всех каскадов и полос пропускания трех фильтров.

1. Резистором R1 устанавливаем коллекторный ток транзистора Т1, равный 0,3 мА.
2. Резистором R4 подбираем коллекторный ток транзистора Т2, равный 0,5–0,8 мА.
3. Устанавливаем коэффициент усиления фильтров одинаковым для всех 3-х каналов.
4. Полосу пропускания фильтров подбираем при помощи резисторов R10 и R11, вместо которых на время настройки ставим потенциометр.
5. Наконец в режиме молчания приемника подбираем резистор R12 таким образом, чтобы лампа Л1 была на пороге загорания.

Видео о создании цветомузыки для дома своими руками:
