Особенности винтов для ноутбука

Комплекты винтов, болтов для любых ноутбуков

Винты для ноутбука отличаются от другого крепежа рядом особенностей, известных далеко не всем пользователям. Какие они бывают? Обзор наборов болтов для ноутбука. Как открутить винтики с сорванными или слизанными гранями? Что это такое и какие винты используются для ноута?

Здесь можно любой набор болтов +для ноутбука купить, как новых, так и б/у. Поиск на портале доступен по различным категориям: по наличию, цене, производителю, совместимым брендам. Заказы в усиленной упаковке отправляются во все регионы РФ до почты бесплатно.

По желанию клиента, посылка может быть доставлена по конкретному адресу за дополнительную стоимость. В случае обнаружения дефекта материальные затраты клиента немедленно компенсируются. Все технические вопросы можно оперативно решить с онлайн-консультантом.

Что это такое?

Винты – это крепеж, который соединяет различные части ноутбука. Делать это нужно незаметно, поэтому они всегда черные (под цвет корпуса). Серебристые встречаются реже, обычно ими соединяются детали внутри корпуса. Головки таких винтов всегда плоские. Некоторые закрываются резиновыми накладками, а на другие наклеивается пломба. Шлицы тоже могут отличаться, поэтому при выборе смотрите на назначение и расположение винта.

Размеры материнских плат

Среди современных системных плат наиболее популярны комплектующие таких размеров:

• ATX — современный золотой стандарт, на который приходится львиная доля рынка. Размер печатной платы 30.5×24.4 см.
• mATX — менее распространенные, но тоже можно найти. Габариты 24.4×24.4 см.
• Mini-ITX. Самые компактные: габариты 17×17 см. Электрически и механически совместимы с предыдущими, однако найти их сложно даже на больших торговых площадках.

Материнская плата противостояние

В большинстве случаев для крепления материнской платы к корпусу используются латунные стойки с резьбой (стойки Jack Screw Standoff). Поскольку материал корпуса обычно представляет собой проводящий металл, прикрепление материнской платы непосредственно к нему может вызвать короткое замыкание . Иногда используются пластиковые стойки с резьбой или защелкой, которые менее безопасны, но одинаково полезны в стационарном компьютере. Стойка обеспечивает пространство между материнской платой и корпусом, чтобы несколько точек пайки снизу не попадали на землю и не замыкались.

Обычно стойка имеет наружную резьбу № 6-32 UNC на одном конце, которая ввинчивается в резьбовое отверстие в корпусе или задней панели материнской платы, и внутреннюю резьбу № 6-32 UNC на другом конце, которая принимает винт для фиксации материнской платы. Реже стойка имеет внутреннюю резьбу на обоих концах, и второй винт используется для ее крепления к корпусу. В некоторых стойках используется внутренняя резьба M3 (которая обращена к материнской плате) вместо # 6-32 UNC, и в редких случаях в одном корпусе можно использовать смесь разных типов.

Метрические стойки указаны как резьба x длина шестигранника x длина резьбы. Например, M3 x 10 x 6 означает стойку с наружной и внутренней резьбой M3, длиной шестигранника 10 мм и длиной резьбы 6 мм. M6 x 10 x 8 означает M6 с наружной и внутренней резьбой, длиной шестигранника 10 мм и длиной резьбы 8 мм. Обычно стойки M2.5 и M3 затягиваются с помощью гнезда 5 мм, стойки M4 — с гнездом 6 мм, стойки M5 — с гнездом 7 мм и стойки M6 — с гнездом 8 мм, но это не всегда так.

Версия 2.1 спецификации ATX гласит, что длина стоек должна быть не менее 0,25 дюйма (6,4 мм), а их поперечное сечение укладывается в квадратные области 0,40 на 0,40 дюйма (10 мм × 10 мм), центрированные вокруг каждого монтажного отверстия на ATX. материнские платы.

Бойцы невидимого фронта

Рано или поздно мы осознаем, что являемся частью чего-то. Чего-то очень важного и непостижимого. Чего-то, что заставляет нас двигаться вперед и никогда не останавливаться. Мы стремимся познать весь мир, сделать его лучше, иногда задумываясь над тем, что же нас ждет в будущем.

Но в глобальных масштабах вселенского механизма наше движение ничтожно по времени, все наши возвышенные разговоры вряд ли кто услышит и мы можем смело уделить внимание более земным вещам, без которых не обходится ни один компьютер. Нет это не материнские платы, отвечающие за связь между различными компонентами, и не центральные процессоры, являющиеся определяющим фактором производительности ПК. И даже не видеокарты, не память и не накопители. И тем более не блоки питания, без которых вообще невозможно какого-либо функционирования всех вышеперечисленных элементов. Мы поговорим о маленьких помощниках, которые являются неотъемлемой частью собранной системы, а именно болтиках. Итак, начнем!

Первая категория

В первую категорию попали болтики с крупной резьбой. Как правило, они служат для крепления блока питания, жестких дисков, иногда материнских плат и карт расширения.

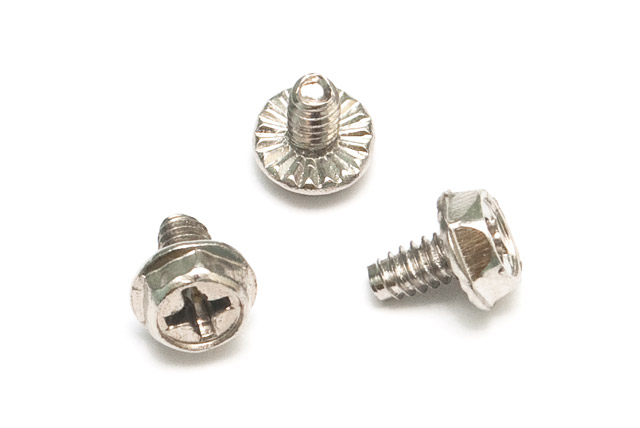

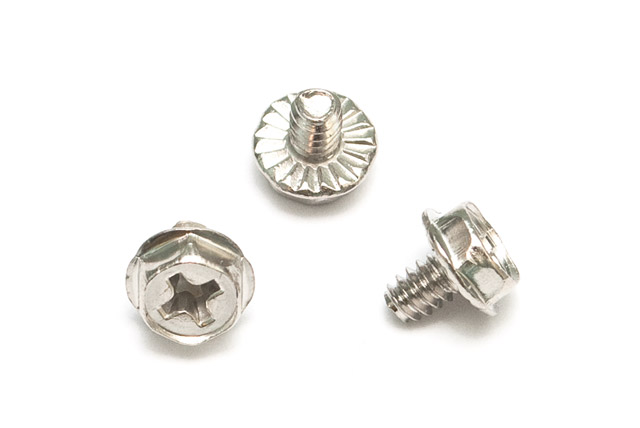

Болт №1

Дежурные болтики для крепления блоков питания. Насечка под головкой позволяет снять краску при закручивании и вдавиться прямо в метал для лучшего контакта, плюс не позволит самораскрутиться болтику. При тестировании железа лучше избегать — портят внешний вид. Шестигранная головка, видимо, позволяет использовать ключ, если крестообразной отвертки не оказалось под рукой. Никогда к такому не прибегал.

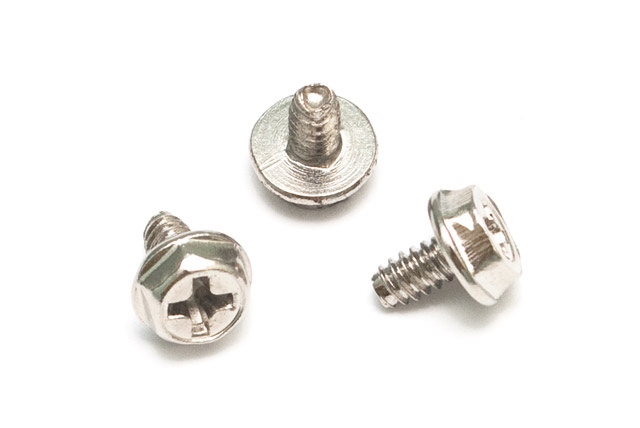

Болт №2

Вариант первых болтиков, но без насечки. Крепить можно ко всему, что имеет крупную резьбу и не переживать за последствия.

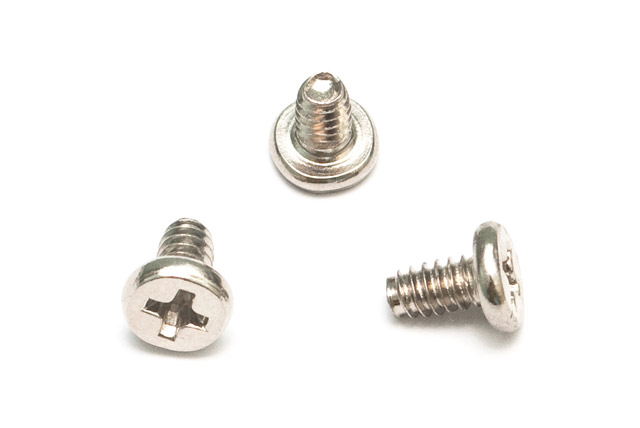

Болт №3

Мои любимые, ибо получаешь от них полное эстетическое удовольствие при сборке системы, когда стойки под материнскую плату выполнены с крупной внутренней резьбой.

Болт №4

Еще один вариант первых болтиков, но покороче. Обычно идут в ход, когда длинные уже закончились.

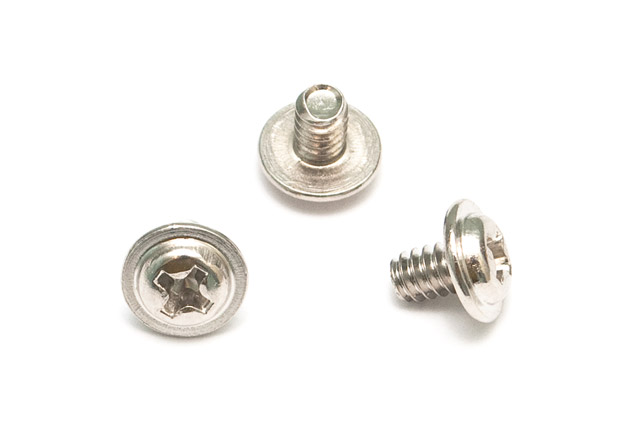

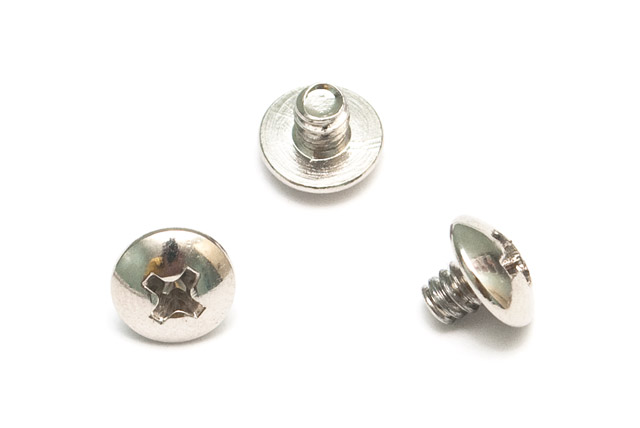

Болт №5

А эти болтики с выпуклой головкой и без шестигранника подходят для крепления материнских плат и жестких дисков. Дополнительная юбка у головки по типу шайбы к увеличению площади контакта не приводит.

Болт №6

Честно говоря, эти коротыши мне особо не нравятся. Вызывающая головка, небольшая длина, но для винчестеров они подходят как нельзя кстати, если других болтиков в наличии нет.

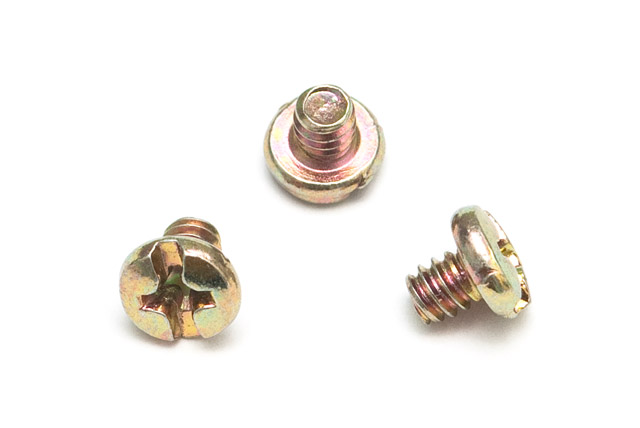

Болт №7

Эти товарищи когда-то поставлялись в комплекте в жесткими дисками Samsung. Приятный был бонус — купил винчестер и сразу его установил, тем самым избавив себя от поиска подходящего крепежа. Плюс в них еще то, что шлиц дополнительно позволяет использовать плоскую отвертку, т.е. это одни из самых функциональных болтиков в нашем обзоре. Впрочем, как и шестигранные.

Вторая категория

Вторая категория у нас представлена болтиками с мелкой резьбой. Они предназначены, в первую очередь, для крепления приводов, «флопиков», различных устройств во внешних отсеках корпуса, материнских плат и карт расширения.

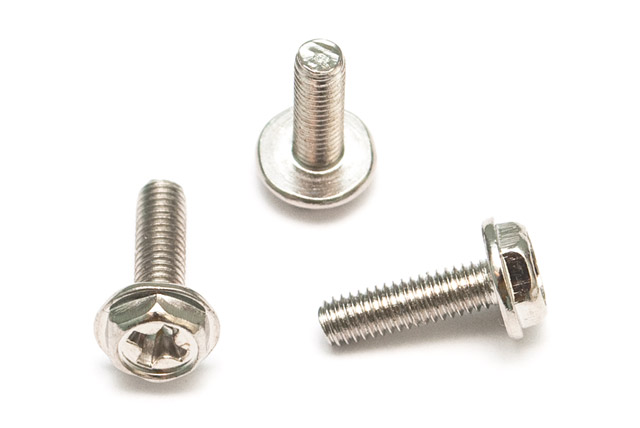

Болт №8

Никогда не задумывался, для чего нужны такие болтики. Длинные, с мелкой резьбой и шестигранной шляпкой — пока что-то закрутишь устанет рука.

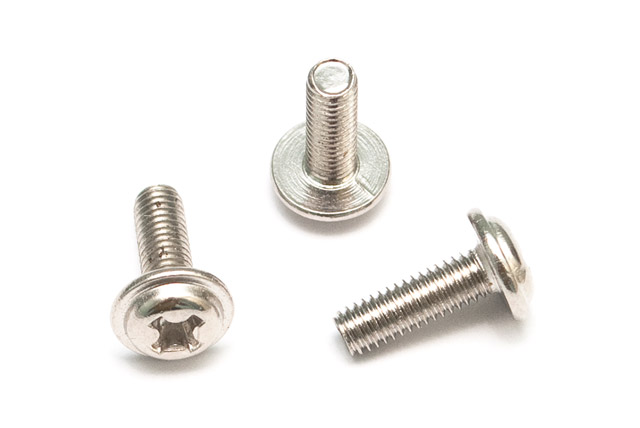

Болт №9

Еще одни такие, но с обычной головкой.

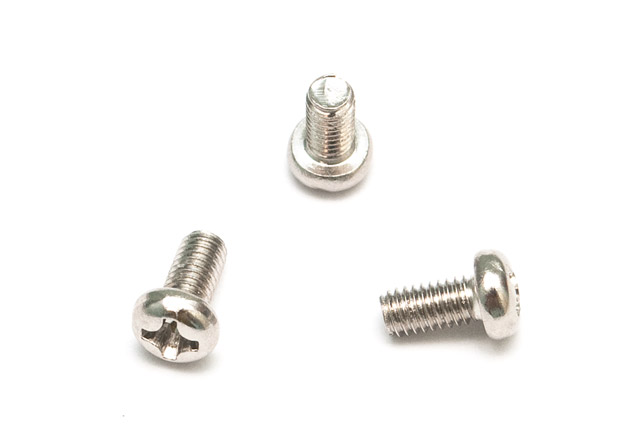

Болт №10

Вот эти скорее идут для крепления приводов, но память меня что-то подводит. Еще их можно применить для монтажа «материнок» и плат расшерения.

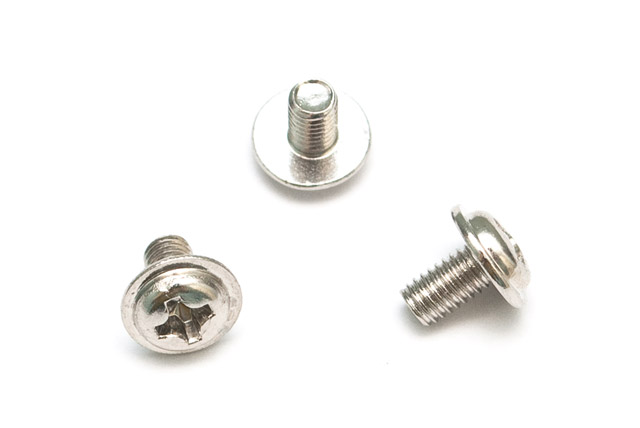

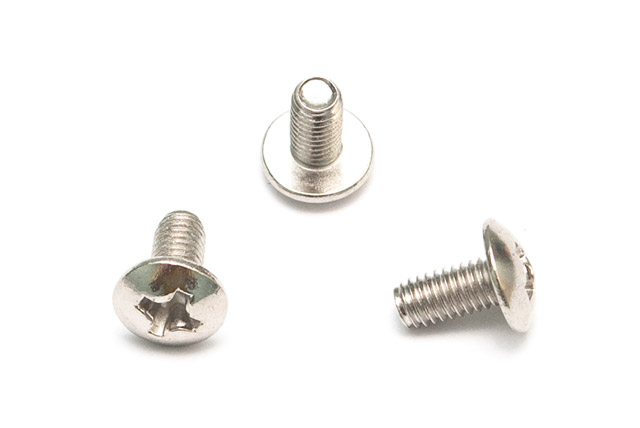

Болт №11

Эти точно можно использовать для крепления всего, что с мелкой резьбой.

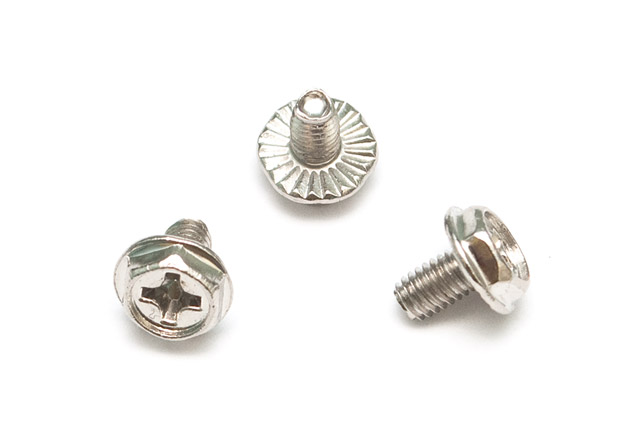

Болт №12

Аналог крупных с насечкой. Лучше использовать в ответственных местах, где важен контакт и надежный крепеж. Способны поцарапать метал и снять краску. Для плат противопоказано.

Болт №13

Самые популярные, скажем так, дежурные болтики для материнских плат, карт расширения и приводов.

Бонус

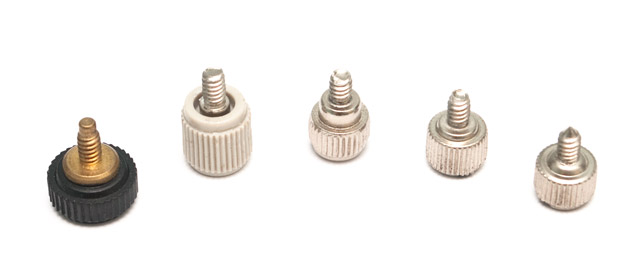

В качестве бонуса в нашем тестировании будут винты с накатанной головкой.

Итак, слева на право. Первый очень интересный по форме, головка выполнена из твердого пластика, при необходимости позволяет использовать шестигранный ключ. Но в работе не очень удобен. Второй является полным аналогом обычных винтов с накатанной головкой, есть даже крестообразный шлиц, с той лишь разницей, что имеет пластиковую обойму. Остальные три ничего особенного собой не представляют, лишь разнятся по высоте. В принципе, первый из них удобнее использовать.

Характеристики болтов с крупной резьбой

Длина, мм	Длина резьбовой части, мм	Диаметр шляпки, мм	Шлиц шляпки
Болт №1	9	5,6	8	Крестообразный + внешний шестигранник
Болт №2	9	5,9	8	Крестообразный + внешний шестигранник
Болт №3	7,8	5,8	7	Крестообразный
Болт №4	7,5	4,9	8	Крестообразный + внешний шестигранник
Болт №5	7	5,4	8	Крестообразный
Болт №6	6	3,9	7,6	Крестообразный
Болт №7	5,6	3,5	6,5	Крестообразный + плоский

Характеристики болтов с мелкой резьбой

Длина, мм	Длина резьбовой части, мм	Диаметр шляпки, мм	Шлиц шляпки
Болт №8	12,2	9,7	7	Крестообразный + внешний шестигранник
Болт №9	11,2	9	7	Крестообразный
Болт №10	8	6,8	5,3	Крестообразный
Болт №11	7,5	5,8	6,5	Крестообразный
Болт №12	7	4,7	6,8	Крестообразный + внешний шестигранник
Болт №13	6,6	4,8	7	Крестообразный

Тестовая конфигурация

• материнская плата;
• процессор;
• кулер;
• память;
• винчестер;
• твердотельный накопитель;
• DVD-привод;
• блок питания;
• корпус.

Результаты тестирования

К сожалению, после первых же результатов тестирование пришлось свернуть, так как особой разницы в приложениях при использовании тех или иных болтиков не оказалось. Жаль, конечно, лично я ставил на №3.

Выводы

Вот и подошел к концу наш грандиозный обзор. Конечно, мы не смогли собрать все виды болтиков, но даже с тем количеством, что у нас было, можно сделать верные выводы. Мы смогли понять для чего нужен каждый вид болтика, куда его устанавливать и что им крепить. Как ни крути, но без них собрать систему в корпусе просто невозможно. И можно с уверенностью сказать, что это один из важнейших компонентов современного ПК. Ведь без них не будет той стабильности, которую ждет каждый из нас. Но самое приятное, что без болтиков и винтиков невозможно представить себе современное общество, такое многогранное и в чем-то особенное.

Что касается протестированных экземпляров, то каждый из них подходит для определенной задачи и выбрать среди них достойного очень тяжело. Для ответственных деталей подходит №1, для материнских плат с крупной резьбой мне симпатизирует №3, а вот для жестких дисков подойдут №5. Из мелкой резьбы присмотритесь к №13 — это самый универсальный, позволяет крепить как приводы, так и карты расширения и материнские платы.

Full Tower

Корпусы Full Tower почти всегда использовались энтузиастами, администраторами, оверклокерами и хардкорными геймерами. Зачем собирать настолько большой ПК? Попытаемся объяснить.

Во-первых, в Full Tower можно установить материнскую плату типа E-ATX или CEB, и это очень полезно для высокопроизводительных серверов, которые могут использовать сразу два процессора и огромный объем оперативной памяти (для чего нужно много слотов).

Во-вторых, Full Tower позволяет создать кастомную систему охлаждения любой сложности — с 230-миллиметровыми вентиляторами, двойными «башенными» радиаторами и прочими излишествами. Все это привлекает любителей разгона, которые готовы пойти на любые жертвы ради еще десятка мегагерц.

В-третьих, если вы хотите собрать бескомпромиссный игровой ПК, то лучше Full Tower вариантов нет. Такой корпус легко обеспечит охлаждение двух топовых видеокарт и процессора вроде Intel Core i9-9900K. Хотите использовать три монитора и играть в разрешении 4K? Full Tower обеспечит ваш будущий компьютер необходимым пространством.

Подключение кабелей SATA

Соединив три вышеописанных кабеля с платой, переходим к подключению оптического привода и жесткого диска. Для этого нам понадобится пара кабелей SATA, обычно идущих в комплекте с материнской платой.

Здесь все просто. Один конец кабеля соединяем с разъемами на устройствах, а другой с разъемами на материнской плате.

Если на кабеле SATA с одной стороны разъем имеет угловую форму, то именно его и следует подключать к устройству.

На материнской плате, разъемы для подключения дисков и приводов SATA, как правило, размещаются в ее правом нижнем углу и соседствуют контактами уже знакомой нам системной панели. Узнать их довольно просто по характерным Г-образным коннекторам, окруженных фиксирующей защитной рамкой.

Количество SATA-разъемов может быть разным и колебаться от четырех до восьми. Так же они могут иметь разную пропускную способность и поэтому быть окрашены в разные цвета. В нашем случае мы имеем четыре голубых разъема с пропускной способностью 3 Гбит/с и два белых, обеспечивающих скорость передачи данных, равной 6 Гбит/c.

Особой разницы, в какой из разъемов подключать то или иное устройство нет, если только в вашей системе не используется твердотельный накопитель данных (SSD). А вот если вы счастливый обладатель такого быстрого диска, то лучше его подключить к разъему с пропускной способностью 6 Гбит/с, так как скорости чтения и записи информации у современных моделей SSD уже перешагнули порог в 4 Гбит/с.

Если в вашем корпусе имеются дополнительные вентиляторы охлаждения, то самое время подключить и их. Для этого на материнской плате существуют специальные 3-х или 4-контактные коннекторы с маркировкой CHA_FAN, выглядящие точь в точь так же, как разъем для подключения процессорного кулера.

Их месторасположение не регламентировано и может быть любым на усмотрение производителя системной платы. Что же касается количества, то наиболее часто на плате распаивается один, два или три подобных разъема. Учитывайте эти особенности при выборе материнской платы, сообразовываясь с месторасположением и количеством внутрикорпусных вентиляторов.

Закончив с соединением первой порции кабелей, переходим к следующему важному этапу сборки – установке и подключению блока питания (БП). Но об этом мы расскажем уже в третьей, заключительной части пособия по сборке ПК.

Топ 10 полезных новинок для ПК с Aliexpress. Набор винтов для ПК, SSD накопитель и многое другое.

Всем примет, дорогие друзья. В данной подборке собраны реально полезные и интересные товары для ПК.

Данный накопитель пользуется довольно хорошей популярностью. Он продается в трех модификациях по 256 ГБ, 512 ГБ и на 1 ТБ, а продавец предусмотрел гарантию и процедуру замены в случаи возникновения неполадок. Накопитель имеет стильный дизайн и будет хорошо смотреться в прозрачном корпусе для ПК.

реклама

Накопитель SSD Halloween version

Это KingSpec SSD накопитель в формате 2.5, он продается объемом от 120 ГБ до 1 ТБ. А в преддверии Halloween продавец поставляет специальную модель, которая отличается от стандартной версии внешним дизайном. Также стоит отметить, что это один из самых популярных недорогих и надежных накопителей на Aliexpress.

Набор винтов для ПК

Те, кто часто меняют конфигурацию своего ПК, знают, что различные винты имеют свойство теряться. Решить данную проблему, призван набор с различными винтами, который покрывает практически любые потребности в креплении различных устройств в корпусе ПК. Венты размещены в специальном раздельном пластиковом кейсе, что не даст им потеряться.

реклама

Еще один вариант с различными винтами для ПК

У данного продавца можно выбрать один из трех наборов с винтами. Наборы отличаются по количеству и разновидностям винтиков, а в одном из наборов есть даже удобная отвертка для работы с винтами. Так же как и в первом варианте, все винты поставляются в пластиковом кейсе.

Панель концентратор для ПК

Давно уже мы не пользуемся разъемами для CD приводов в наших ПК. И занять это место можно чем угодно, вплоть до простой шкатулки. Однако я нашел, чем можно полезно занять данное пространство в корпусе компьютера, а именно концентратором. На концентратор выводится 6 портов USB 2.0 и 2 порта USB 3.0. А также 2 SATA разъема с портом для питания, при помощи чего можно подключать накопители, не открывая крышку корпуса ПК. В концентраторе установлен картридер для всех возможных популярных карт, и еще есть аудио панель для наушников и микрофона. На фото ниже я приложил также изображение тех портов, которые нужно подключить к материнской плате для полного функционирования концентратора.

Фильтры для вентиляторов

Это неплохое решение для сокращения попадания пыли в корпус ПК, однако стоит учесть, что время от времени их придется чистить. Фильтры продаются комплектом из 5 штук, любого необходимого стандартного размера под разные вентиляторы.

реклама

USB flash накопитель Kingston

Это качественный накопитель Kingston, который поставляется в надежном пластиковом корпусе. Продается накопитель от 16Гб до 256 Гб, а для более быстрой передачи данных накопитель поддерживает USB 3.0.

Мини ПК Intel Celeron

Ну а это и вовсе готовый компьютер. И для его работы устройство нужно подсоединить к монитору или телевизору. Его можно заказать в различных конфигурациях, которые отличаются по производительности и памяти. В силу своей производительности на компьютере отсутствует активное охлаждение, что приводит к бесшумности в работе. Подробные характеристики по различным конфигурациям вы можете посмотреть на странице продавца.

Внешняя звуковая карта для ПК

А для тех, у кого проблемы со звуковым чипом на материнской плате или по тем, или иным причинам нужна внешняя звуковая карта, предлагаю рассмотреть данный популярный и надежный вариант с удобным интерфейсом.

Готовая сборка ПК

Возможно, кому-то будет интересна готовая сборка из Китая по неплохой цене. В Данную сборку входит материнская плата HUANAN, ЦПУ Xeon E5 2650 V2, а также четыре планки DDR 3 по 8 Гб с частотой 1600 мГц. Покупателям приходит все в рабочем состояние в надежной упаковке, за что продавец и имеет рейтинг 5 или 5.
