Реобас
Но перейдем к делу, для чего все-таки нужен этот реобас? Я думаю ни для кого не секрет, что имеет место тенденция к постоянному росту мощностей персональных компьютеров. Увеличивается производительность процессора и видеокарты, расширяется объем основной и оперативной памяти.
Усугубляют ситуацию новые компьютерные игры с 4K разрешением. А так же ресурсоемкие программы для видеомонтажа и создания 3D анимации. Ради их стабильной работы без подтормаживаний владельцы ПК вынуждены делать кардинальный апгрейд своих машин, зачастую сопровождающийся разгоном процессора. Как вы понимаете, все это порождает цепочку взаимосвязанных процессов:
- Содержимое системника потребляет намного больше энергии;
- Затраченные киловатты трансформируются в тепло, выделяемое микросхемами и другими деталями;
- Для исключения перегрева устанавливаются дополнительные и более мощные вентиляторы, общее количество которых в корпусе ПК может достигать 8-10 штук;
- Какими бы тихоходными современные кулеры не были, их совместная работа «в оркестре» создает не только мощный поток воздуха, но и достаточно громкий и весьма неприятный шумовой фон. Который, в некоторых случаях, может вызывать головные боли.
Я думаю, конечная проблема обрисована ярко. И многие из вас уже наверняка задумывались о том, как сделать вентиляционное охлаждение более тихим. Тем более, что такая теоретическая возможность существует: компьютер ведь не всегда работает на своей максимальной мощности.
Вот это правильно, и умные люди об этом тоже уже подумали и создали устройство реобас. Оно отлично справляется с регулировкой оборотов кулеров в зависимости от загруженности системы.
AeroCool Touch-2100 (5 вентиляторов)
Данный реобас дополнительно имеет два порта USB 3.0 и разъемы для подключения наушников и микрофона.
Обзор устройства смотрите в видео.
Сборка реобаса для компьютера — схемы и их описание
Начать нужно с разметки заглушки. Дело это нелёгкое. Оптимальное расположение вы можете увидеть ниже.
Хотелось сделать это немного по-другому, но заглушка не позволяет. Собираем транзисторную схему по следующему рисунку:
Два контакта нам не понадобятся, поэтому их можно откусить кусачками. После всех операций у нас должна остаться одна свободная пара контактов. К ним мы ещё вернёмся. Оставим не на долго то, что уже спаяли и займёмся платой индикатора загрузки винчестера.
- Читайте про независимое подключение двух винчестеров в компьютере
Коротко о процессе изготовления печатной платы:
- Вырезаем из фольгированного текстолита кусок нужного размера, маркером для дисков рисуем дорожки.
- В стеклянную банку насыпаем хлорное железо (FeCl3), разбавляем водой (H2O) и бросаем туда плату.
- Периодически помешиваем и ждём пока вытравится.
- После травки вытираем спиртом дорожки на плате, сверлим сверлом 0,8–1 мм. Можно использовать макетную плату, но в ней проще будет запутался. Далее напаиваем детали.
Помните ту пару контактов, которую мы оставили? Используем её.
На средний контакт подаём +12 вольт. А выход через 750 Ом резистор ведём и паяем к месту, которое обведено в кружок, то есть на +, где должен стоять конденсатор. Смотрите не перепутайте, а то будет вам Fatal Error.
- Читайте также, как провести ремонт жесткого диска Seagate
Вот схема всего устройства:
Таких схем делаем 4 штуки.
-
Берём корпус от CD-ROM, запихиваем туда всё это.
Способ 2: с помощью утилиты MSI Afterburner (регулировка кулера видеокарты)
Вообще, эта утилита предназначена для разгона видеокарт (однако, в своем арсенале имеет опции для записи видео, тонкой подстройки кулера, функцию вывода FPS на экран и др.).
Разумеется, все функции утилиты здесь я не рассматриваю, ниже приведу только краткое решение текущей задачи (кстати, MSI Afterburner работает не только на устройствах от «MSI») .
1) После запуска MSI Afterburner, нужно зайти в его настройки — кнопка «Settings» .
MSI Afterburner — открываем настройки программы
2) Далее во вкладке «Основные» порекомендовал бы отметить галочкой «Запускать вместе с Windows» .
Запускать вместе с Windows
3) После, перейти во вкладку «Кулер» и переставить контрольные точки на графике согласно вашим требованиям. См. на скрин ниже : первая контрольная точка показывает нам, что при температуре в 40°C — кулер будет работать всего на 30% своей мощности.
Передвигаем контрольные точки под нужный режим
Собственно, вам нужно-то всего передвинуть 3-4 точки, и дело «решено»!
Внешний вид:
Контроллер вентиляторов (реобас) STW-6041 выглядит достаточно аккуратно и, не побоюсь этого слова, стильно:
Я думаю многие здесь со мной согласятся, что смотрится он просто шикарно, а все благодаря алюминиевому корпусу с характерной «металлической» текстурой, удобным регуляторам и качественному информативному дисплею с хорошими углами обзора:
Регуляторы выполнены не менее аккуратно, а изюминку добавляет круговая фрезеровка и белая окантовка:
Напомню, что контроллер вентиляторов или реобас представляет собой устройство, предназначенное для управления скоростью вращения вентиляторов. Они бывают как стандартные, так и комбинированные, которые помимо регулировки оборотов, имеют еще функции мониторинга различных параметров (температура, напряжение), дополнительные порты (USB, miniJack, eSATA), картридер для чтения карт памяти и зачастую снабжены наглядным дисплеем. Реобас STW-6041 относится к комбинированному типу и позволяет изменять обороты четырех вентиляторов, выводить их обороты на дисплей и мониторить температуру. Не хватает, разве что, вывода сдвоенных разъемов USB 3.0 с материнской платы и разъемов подключения микрофона и наушников. Но в ассортименте компании есть и такие, правда, стоят немного дороже.
Внешний вид со всех сторон:
Для подключения питания, вентиляторов и датчиков температуры используются разъемы, а это значит, что ненужное можно просто отключить:
В моем случае мне нужны три канала управления вентиляторами (спереди, сзади и сверху) и два термодатчика (на чипсете и подсистеме питания процессора).
Монтаж платы качественный, флюс смыт, криво припаянных компонентов нет, что еще раз доказывает, что это не «подвальное производство»:
Реобас устанавливается в 5,25” отсек и фиксируется винтами:
Еще одно назначение – в качестве красивой заглушки, ведь как показывает практика, CD и DVD уже давно вышли из моды и загромождать ими системный блок не имеет смысла.
Длина питающих проводов для подключения вентиляторов 62см:
Данная модель допускает подключение вентиляторов с 3-pin и 4-pin разъемом (коннектором), но управление оборотами осуществляется по-старинке, посредством изменения питающего напряжения. В описании сказано, что реобас работает посредством ШИМ, но для этого на выходе должно быть четыре контакта, а здесь их три. При этом напряжение меняется от 0 до максимального, если крутить регулятор. Мне кажется, китайский продавец просто немного приукрасил описание товара. В любом случае, вентиляторы с 4-pin, поддерживающие управление посредством ШИМ-контроллера, обратно совместимы и без особых проблем работают с 3-pin разъемами, за исключением некоторых моделей.
В качестве питания используется разъем «Molex»:
Он уже морально устарел, но еще встречается. На крайний случай можно воспользоваться переходником Molex -> SATA, благо стоят они копейки.
В качестве термодатчика используется изолированная термопара длиной 55см, которая также подключается к реобасу через двухконтактный разъем:
В комплекте идут четыре небольших полоски с липким слоем, но лучше воспользоваться каптоновой термолентой.
Из дополнительных функций можно отметить наличие диммера, который подает звуковой сигнал при потере связи с вентилятором или при превышении температуры на термодатчике выше 60°С.
Вцелом, устройство добротное, красивое и функциональное. Можно использовать по назначению, либо в качестве заглушки, но помните, что модель доступна только в темном исполнении.
Характеристики регуляторов скорости вращения вентиляторов
Тип реобаса
Основная задача разветвителя питания – обеспечить питанием дополнительные вентиляторы, для которых не нашлось разъемов на материнской плате. Разветвитель может и вообще не иметь функции управления скоростью вращения вентиляторов. Если такая функция и есть, то реализована она будет программно.
Регулятор оборотов (реобас) – обладает большей, по сравнению с разветвителем, функциональностью. Кроме подключения дополнительных вентиляторов, реобас предоставляет и некоторые дополнительные возможности, среди которых могут быть:
— контроль и отображение скорости вращения каждого подключенного вентилятора;
— контроль температуры от собственного термодатчика (или нескольких термодатчиков);
— автоматическая или ручная регулировка скоростей вращения вентиляторов;
— контроль и отображение мощности, потребляемой подключенными вентиляторами
Тип управления скоростью вращения может быть ручным или автоматическим.
При ручном управлении скорость вращения задается оператором вручную – с помощью кнопок, ручки регулятора или на сенсорном экране. Несмотря на простоту такого способа управления, удобным он будет только в тех случаях, когда не требуется менять скорость вращения вентиляторов во время работы компьютера. Для подстройки скорости вращения корпусных вентиляторов такой способ еще сгодится, а для управления скоростью вращения кулера процессора – уже нет.
Автоматический тип управления, предусматривающий автоматическое изменение скорости вращения кулера в зависимости от показаний термодатчика, намного удобнее в эксплуатации и обеспечивает лучшие условия работы оборудования. Для управления кулерами элементов, сильно меняющих температуру в зависимости от нагрузки, следует использовать реобасы с автоматическим типом управления.
Количество подключаемых вентиляторов определяет, какое максимальное количество вентиляторов можно подключить к реобасу. Следует иметь в виду, что с ростом количества подключенных вентиляторов, растет и потребляемая устройством мощность; у блока питания компьютера должен быть достаточный запас мощности.
Наличие дисплея с возможностью вывода на него значений температур и скоростей вращения вентиляторов в некоторых случаях может оказаться нелишним. Дисплей может предупредить о приближающемся перегреве или неисправности вентилятора и предотвратить сбой или потерю данных. Для серверов (часто не имеющих своего монитора) такой дисплей будет особенно полезен.
Контроль температуры осуществляется по термодатчикам материнской платы либо по собственным термодатчикам реобаса. В последнем случае следует также выяснить количество каналов измерения температуры (проще говоря, количество термодатчиков). У многих реобасов контроль температуры производится по одному термодатчику. Если к такому реобасу предполагается подключение и кулеров процессора/видеокарты, это может привести к проблемам (если установить датчик у процессора, он может «не заметить» перегрева видеокарты и наоборот). Реобасы с несколькими термодатчиками стоят дороже, но в случаях, аналогичных вышеприведенному, на этом экономить не стоит.
Разъемы для подключения вентиляторов могут быть 2-pin 3-pin и 4-pin.
2-pin и 3-pin разъемы предполагают управление скоростью вращения вентилятора с помощью изменения его напряжения питания. Этот наиболее простой способ, поэтому реализующие его реобасы и вентиляторы недороги. Недостатками этого способа является невысокая точность задания частоты вращения и снижение крутящего момента со снижением напряжения. Вентиляторы с 3-pin разъемом вообще не могут крутиться медленнее некоторого порогового значения – крутящий момент становится настолько мал, что его не хватает для проворота крыльчатки. Для корпусных вентиляторов и вентиляторов жестких дисков такие вентиляторы подойдут, но на процессоры уже давно принято ставить вентиляторы, подключаемые 4-pin разъемом.
4-pin разъемы предполагают управление скоростью вращения вентилятора с помощью широтно-импульсной модуляции (ШИМ). При этом питание на вентилятор подается полное — 12 вольт – но не постоянно, а импульсами, меняя продолжительность которых, можно очень точно задавать частоту вращения вентилятора. Кроме того, при таком способе нет ограничения на минимальную скорость вращения – регулируемый таким способом вентилятор может вращаться даже со скоростью 1 об/мин. Единственный недостаток такого способа – он сложнее в реализации, а следовательно, дороже.
Разъем питания реобаса может быть 3-pin (в этом случае регулятор скорости подключается к одному из свободных 3-pin разъемов материнской платы) 4-pin Molex (питание берется с одного из разъемов блока питания) и SATA (питание берется с разъема SATA материнской платы).
Aquaero 4.0 (средняя стоимость 1500 руб.)
Несмотря на то, что немецкая компания Aquacomputer специализируется на разработке водяных систем охлаждения, данная модель предназначена регулировки оборотов самых обычных вентиляторов.
И упаковка, и комплектация внушают уважение – выглядит все очень солидно и достойно. Помимо самого устройства в коробке можно обнаружить четыре термопары, USB-кабель для внутреннего подключения, четыре винта для установки и инструкцию на немецком языке.

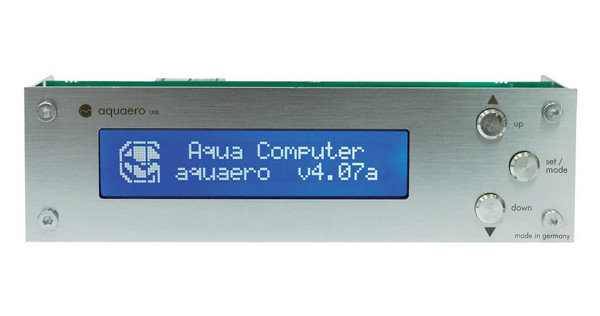

Передняя панель изготовлена из алюминиевого сплава. Основное пространство занимает люминесцентный символьный индикатор, справа от которого расположены три кнопки, отвечающие за переключение режимов и регулировку скорости вращения вентиляторов.
Особенность этого реобаса заключается в программировании – оно происходит посредством специальной утилиты, которую можно загрузить на сайте производителя. Настроек очень много, но, несмотря на отсутствие русскоязычного интерфейса, все они интуитивно понятны.
Кстати, по сути, устройство является своеобразным конструктором, позволяющим постепенно наращивать функциональность. Так, можно установить дополнительный радиатор Powerbooster, который позволит увеличить максимальную мощность канала с 10 до 15 Вт. Кроме того, если подключить Poweradjust, мощность двух каналов увеличится до 24 Вт, что позволит использовать «прожорливые» вентиляторы.
Протестировав пять устройств, так или иначе представленных на российском рынке, мы пришли к заключению, что без преувеличения все они в состоянии стать хорошим подспорьем в деле регулировки частоты вращения вентиляторов. Кроме того, помимо долгожданной тишины в большинстве случаев пользователи получат и неплохое украшение для компьютера, ведь реобасы сейчас являются основным (если не главным) элементом современного моддинга.
