Как спроектировать шкаф-купе: создать проект с размерами, программы для проектирования

Обзор программ и онлайн-сервисов для проектирования мебели

Желание самостоятельно разработать мебельный дизайн на компьютере возникает по многим причинам. Профессионал делает это, чтобы подготовить чертёж для производства. Любитель — чтобы выбрать интерьер для дома. Какова бы ни была мотивация, программа, отвечающая вашим задачам, найдется всегда.

Программы для конструирования мебели делятся на следующие категории:

• Двухмерные и трёхмерные. Первые рисуют только плоские схемы, чертежи, вторые показывают предмет в виде объёмной модели.
• Общие и профильные. Некоторые приложения, вроде 3D Studio MAX, подходят для создания почти любых трёхмерных моделей, включая мебель, но не ограничиваясь ей. Такие программы — тема для отдельной статьи.
• Для работы с корпусной и мягкой мебелью. Первые представлены намного шире, но в этом материале мы дадим пример и вторых.

Дизайнерские программы используются с разными целями:

• Для получения чертежей, по которым будет изготовлен гарнитур или предмет мебели.
• Для предварительной визуализации мебели в интерьере;
• Для генерирования задач для станков с ЧПУ.

Некоторые приложения и сервисы решают всё это одновременно.

Что нужно учесть при проектировании

Мы предлагаем вам несколько рекомендаций, которые основаны на мнении проектировщиков:

• Не нужно делать размах дверей более, чем протяженность выдвижных ящиков, если это не будет соблюдено, то коробки просто не будут доставаться.
• Оставьте не менее 10 см при создании макета проема – полезное пространство будет вытеснено дверьми.
• Для каждого отсека нужно сделать свою дверцу, иначе в них будет трудно попасть.
• Нужно учитывать, что при составлении проекта есть «слепые зоны». Это места, где нельзя размещать другие элементы, например, выдвижные ящики, так как это будет мешать основной конструкции.
• Если ширина полок превышает 0,5 метра, то эта плоскость является ненадежной, она может прогибаться, если не подставить дополнительные перекладины.
• Если вы создаете выдвижные ящики, то нужно учитывать, что их ручка не должна выпирать за пределы плоскости.
• Обязательно предусмотрите стопоры – они препятствуют самопроизвольному открыванию элементов.

10 лучших программ для проектирования мебели

Перед тем, как установить софт для дизайна и изготовления мебельных изделий, следует определиться с тем, какой функционал вам требуется. Если сборка предметов интерьера – ваше хобби, вам вряд ли понадобятся варианты со встроенными сметами и прочим инструментарием для массового запуска товаров. А если вы делаете предметы быта на заказ, тогда требуется вариант, покрывающий все аспекты.

ОБЪЕМНИК

ОБЪЕМНИК также больше пригодится крупным салонам и фабрикам. Он генерирует реалистичные 3D-презентации, используя созданные в конструкторе предметы. Также софт самостоятельно рассчитыват данные, необходимые для изготовления товара.

В модуле раскроя можно отследить расход и оптимизировать чертежи таким образом, чтобы снизить число используемых материалов. Здесь же можно заранее предсказать возможные ошибки и предотвратить их на этапе задумки. В комплекте с ПО поставляются встроенные бланки для расчета монтажных изделий, цены подъема на этаж и доставки, а также другие инструменты, полезные для бизнеса.

Базис-Мебельщик

Базис-Мебельщик помогает проектировать сложную корпусную мебель массового производства. Благодаря мощному и быстрому движку вы можете в кратчайшие сроки рассчитать необходимые данные, сформулировать схемы и раскрой, создавать схемы и чертежи и запускать просмотр в режиме 3D. Точная панель управления позволяет создавать даже мелкие элементы с высочайшей деталировкой и подготавливать фотореалистичные изображения для презентации.

3D Suite Мебельный салон

3D Suite Мебельный салон также можно применять для отрисовки чертежей, но функционал больше подходит для визуальной презентации. Простой интерфейс позволяет быстро освоить софт пользователям с любым опытом в данной сфере. При создании схем доступен просмотр и редактирование результата сразу с трех перспектив, можно увидеть проект с любой точки и запускать виртуальный предпросмотр.

Данная программа помогает быстро расставить предметы в помещении, применяя принцип «прилипания», то есть добавленные объекты автоматически встают тыльной стороной к стене. Это значительно экономит время при составлении плана. Стоит отметить, что разработчики ПО прекратили поддержку своего продукта, поэтому скачать его можно только из неофициальных источников.

3D Suite Мебельный салон

T-FLEX Мебель

Конструктор мебели T-FLEX поставляется в трех вариациях: «Эксперт», «Конструктор» и «Салон» для планирования любой сложности. Каждый подходит для определенного типа и масштаба поставленных задач. «Эксперт» применяется для моделирования сложных продуктов, дальнейшей серийной разработки и включает в себя большой набор документации и настроек. «Конструктор» можно использовать для индивидуальных заказов как на крупных фабриках, так и для личных целей. «Салон» используется для полного сопровождения клиента, от первичного заказа и визуальной презентации до оформления документов на продажу. Модули можно скачивать по отдельности либо установить на ПК как единый комплекс.

SketchUp

SketchUp является одним из самых популярных в мире решений для создания схем и трехмерной визуализации. Приложение использует высокоскоростное параметрическое проектирование, благодаря чему возможна быстрая отрисовка сложных планов с высочайшей детализацией. В основном ПР применяют для ручной отрисовки, но благодаря встроенной библиотеке RedKit Easy Kitchen SketchUp можно запускать и автоматизированную систему моделирования. Созданные эскизы можно преобразовать в фотореалистичные изображения высокого качества.

Астра Конструктор Мебели

Астра создана для проектирования мебели обладателями среднего и малого бизнеса, работающих в этой отрасли. Программа используется для разработки кухонных гарнитуров и отдельных деталей меблировки. Комплекс разделяется на три модуля: «Конструктор» позволяет визуализировать планировки с использованием разработанных продуктов, «Раскрой» пригодится для составления карт и чертежей, «S-Nesting» разработан для моделирования сложных произвольных форм. Редактор автоматически размещает на планировке крепежи и проверяет соединение элементов.

Астра Конструктор Мебели

К3-Мебель

Конструктор К3-Мебель применяется для профессионального или самостоятельного изготовления предметов интерьера. С его помощью можно нарисовать дизайн кухонь, шкафов, гардеробных и других изделий любой сложности. Он позволит значительно сэкономить время, потраченное на расчет бюджета и составление документации. На основе создаваемой во внутреннем редакторе 3D-модели генерируется полный набор конструкторских бумаг для дальнейшей работы. Созданные документы можно сразу отправлять на производственные станки или приступить к сборке самому.

Sawyer

Sawyer разработан для составления карт раскроя, помогающих рассчитать распил для экономного расхода ресурсов с минимальными отходами. Приложение использует данные, полученные со складских помещений, на основе которых рассчитываются размеры заготовок. Действия в Sawyer можно автоматизировать либо вручную устанавливать все необходимые параметры. Также пользователи могут вести статистику остатков и подсчитывать процент расходов. Софт значительно помогает оптимизировать работу предприятия, так как с ее помощью можно не только экономить на безотходном производстве, но также вести складской учет.

WOODY

WOODY считается одним из лучших ПО для мебельного бизнеса, так как создает чертежи в автоматическом режиме, основываясь на модели, которую вы рисуете в редакторе. Особенностью этого варианта является то, что виртуальное изготовление запускается из реальных материалов, основываясь на данных из складской базы остатков.

При создании или изменении эскиза дизайнер корректирует угол наклона и подбирает крепеж в зависимости от того, как соединяются детали. Присутствует реалистичный рендеринг изображений, при этом пользователи могут создавать фотографии и презентации не только самого изделия, но также отдельных элементов конструкции. Поддерживается добавление форматов OBN, STG, 3DS из других конструкторов.

PRO100

PRO100 – одна из самых часто используемых программ в салонах, торгующих предметами интерьера, так как в ней можно создавать презентации высокой четкости, демонстрируя клиенту товар в условиях квартиры. Дополнительно софт умеет самостоятельно составлять карты комплектовки и создавать детальные чертежи для последующего экспорта в другие ПО для раскроя. PRO100 поддерживает печать эскизов с трехмерной планировкой и просмотр под любым углом наклона. Поддерживается разработка сложных элементов с косыми, радиусными и ассиметричными деталями.

Программы для создания шкафов купе

В пространстве интернет можно найти множество утилит, в которых создаются проекты такого предмета интерьера, как шкаф купе. Стоит обратить внимание на следующие софты.

Mebel PVM

Данный софт позволит определить реальную стоимость конструкции и просчитать количество требуемых материалов. Для получения точного результата нужно указать:

1. Сколько полок должно быть в конструкции.
2. Какова высота будущего предмета интерьера.
3. Ширина шкафа также указывается в специальной форме.
4. Раздвижные конструкции, которые будут в изделии, тоже необходимо обдумать для правильного их указания в списке.
5. Структура дверей также должна быть продумана.

Задав эти параметры, можно понять, какой шкаф нарисуем в воображении, и сколько желаемый объект будет стоить. В утилите достаточно простой интерфейс, поэтому каждый без труда сможет овладеть ее функционалом.

PRO 100

В данной утилите можно создать проекты любой мебели для каждого из помещений квартиры или дома.

Создать в 3D графическом режиме шкаф купе с PRO 100 очень легко. Преимуществами программы можно назвать следующие факторы:

1. Доступный для восприятия интерфейс.
2. Интуитивно понятное меню, благодаря чему каждый сможет понять суть работы в программе.
3. В утилите имеется целый ряд набора инструментов, с помощью которых для любой идеи найдется вариант воплощения.
4. Скачать утилиту можно бесплатно, а это в свою очередь, ощутимо расширяет круг пользователей.

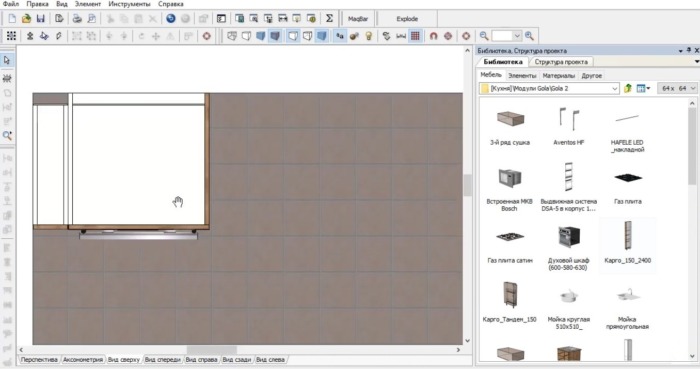

Так выглядит интерфейс программы PRO 100 для разработки шкафа купе

В целом, программа достойна внимания, поэтому следует испробовать ее функционал для воплощения собственных идей. Видео обзор быстрого проектирования шкафа в PRO100.

eXponent Furniture Designer

Данный софт чаще всего используется в предприятиях, занимающихся сборкой и продажей мебели. Преимуществами является:

• возможность в несколько щелчков создать чертеж и осуществить расчет необходимых материалов для сборки шкафа купе;
• после внесения необходимых данных, можно увидеть рисунок в 3D режиме, который поможет рассмотреть все детали конструкции и проект мебели и внести коррективы в случае необходимости;
• в инструментах программы можно найти все необходимое для рисования проектов шкафов и других предметов мебели;

Проект шкафа купе разработанного в программе eXponent Furniture Designer

Среди многообразия программных обеспечений, каждый сможет подобрать для себя тот, который наиболее будет соответствовать предпочтениям. Главное, что с помощью данных утилит процесс создания проекта шкафа купе сводится к минимальным действиям и человек после несложных процессов сможет увидеть, каковой будет конструкция после ее сборки.

Конструкторы для ПК

Большинство десктопных программ для моделирования мебели платные. Но многие разработчики предоставляют доступ к пробным версиям программного обеспечения с ограниченным тестовым периодом. У пробных версий программ зачастую урезан функционал, но даже их хватает для расчета величины шкафов.

Конструкторы мебели бывают двухмерными и трехмерными. 2D программы создают чертежи и проводят расчеты. По ним в цехах изготавливают детали для гарнитуров. Трехмерные программы позволяют создавать объемные модели. Пользователь сможет прикинуть, как будет выглядеть шкаф или гарнитур в гостиной или на кухне.

Конструкторы мебели относятся к профильным программам. Их можно использовать только для моделирования кухонных гарнитуров, шкафов. Но также существуют и более сложные программы вроде 3ds Max, LightWave 3D и т. д. Подобное программное обеспечение можно использовать для создания любых трехмерных объектов, включая мебель.

Базис-Мебельщик

Это программное обеспечение создано специально для компаний, занимающихся производством корпусной мебели. Официальный сайт – https://www.bazissoft.ru/products/bazis_mebelschik . Данное программное обеспечение позволяет спроектировать шкафы, столы, комоды любой сложности. Полная лицензия стоит 60 000 рублей, но можно приобрести необходимые модули отдельно. Кроме того можно отправить заявку на бесплатный тест.

• автоматически формирует чертежи на базе трехмерных моделей;
• проектируемая мебель полностью соответствует всем действующим ГОСТам, ЕСКД;
• можно импортировать модели из 3ds Max;
• автоматически создается схема сборки готового изделия.

К3-Мебель

Программа предназначена для проектирования корпусной мебели. Популярна среди мастерских, изготавливающих кухни на заказ.

bCAD Мебель

Русскоязычный конструктор двухмерных чертежей и трехмерных моделей. Есть демоверсия без функции сохранения и печати. Официальный сайт программы – http://www.bcad.ru/ . Она позволяет проектировать кухонные гарнитуры, шкафы, барные стойки и т. д.

• поддерживает разработку отдельных элементов мебели;
• можно импортировать чертежи из 3ds Max и другого программного обеспечения для моделирования объектов;
• библиотеки содержат много материалов, креплений.

T-FLEX Мебель

Данный программный комплекс предназначен для разработки различных видов корпусной мебели. Представлен в 4 редакциях: салон, конструктор, эксперт, сервер. Модули можно загрузить на компьютер по отдельности или оплатить сразу все. Программа достаточно требовательна к производительности компьютера.

• подходит для разработки мебели любой сложности;
• библиотека с объектами загружается отдельно;
• читает файлы, созданные в других программах 3D-моделирования.

PRO100

Многофункциональный редактор мебели, позволяющий разрабатывать изделия по индивидуальным чертежам. Официальный сайт программного обеспечения – https://www.ecru.pl/ru . Приложение платное, в демоверсии нельзя печатать и сохранять созданные чертежи. При помощи программы PRO100 дизайнер сможет рассчитать, сколько материала уйдёт на раскрой изделий, заранее узнать количество отходов и т. д.

Преимущества программного обеспечения :

• понятный интерфейс;
• можно работать в двухмерном или 3D режиме;
• не требовательно к производительности компьютера;
• есть функция формирования сборочных чертежей;
• в предустановленной базе предусмотрено много элементов интерьера, материалов и т. д.

Sawyer

Программа для создания карт раскроя материала. Также применяется для проектирования корпусной мебели. В настоящее время проект закрыт, разработка и поддержка программы прекращена. Приложение рассчитывает процент остатков после раскроя и больше подходит для компаний, производящих мебель.

WOODY

Это ещё одно специализированное программное обеспечение для создания корпусной мебели. Отличается широкой базой материалов и фурнитуры. Пользователь может фильтровать элементы по производителям. Официальный сайт программы – http://www.woodypro.ru/ . Создаваемые чертежи автоматически преобразуются в 3D-модели.

Особенности программного обеспечения :

• понятный интерфейс;
• можно работать со сложными деталями;
• стыковка элементов в автоматическом режиме с учетом технологических зазоров;
• импорт текстур с ПК;
• можно создавать сборочные чертежи;
• поддержка 3DS, OBN и других форматов.

Астра Конструктор Мебели

Данное программное обеспечение изначально разрабатывалось и предназначалось для представителей малого и среднего бизнеса, но стало популярным среди обычных пользователей. Официальный сайт – https://astrapro.ru/default.asp?page=astra-konstruktor-mebeli . В состав этого программного обеспечения входят модули для конструирования, раскроя и моделирования мебели сложных форм.

Достоинства программного обеспечения :

• большая библиотека готовых изделий и материалов;
• бесплатный конструктор и раскрой для всех пользователей;
• можно рассчитать примерную стоимость готового изделия;
• качественная 3D-визуализация проектируемых изделий.

KitchenDraw

Программа, предназначенная специально для проектирования кухонь. Есть бесплатная пробная версия. Пользователь работает с двухмерными чертежами, но при необходимости может перейти в режим трехмерной визуализации. Данный конструктор ориентирован, в первую очередь, на опытных дизайнеров.

• большой каталог готовых элементов;
• много материалов для работы;
• есть понятное обучение для новичков.

Solidworks

Данная программа предназначена для инженерного проектирования и трехмерного моделирования. Применяется чаще всего в условиях промышленного производства. Новичкам разобраться в этой программе будет достаточно сложно. Программа платная, но в случае необходимости можно загрузить пробную версию.

Поддерживаемые программой функции :

• трехмерное моделирование;
• анимация готовой мебели;
• расчет прочности изделия;
• создание плоских и трехмерных эскизов мебели.

Дайте знать, что вы думаете по данной теме материала в комментариях. За комментарии, лайки, дизлайки, отклики, подписки огромное вам спасибо!

Шкаф-купе и варианты его приобретения

Шкаф-купе – очень удобный предмет мебели. Немногим более десяти лет назад он основательно подвинул в соответствующем сегменте рынка ряды обычных шкафов с распашными дверцами и не сдает своих позиций по сей день. Шкаф-купе экономит место, выглядит стильно и более удобен в эксплуатации в сравнении с обычными шкафами. Сегодня я поговорю о вариантах приобретения данного вида мебели. Их несколько и выбор какого-то конкретного зависит только от личных предпочтений.

Если у вас есть желание приобрести шкаф-купе, самое простое, что можно сделать в этом случае – пойти в любой мебельный магазин, благо недостатка в оных нет, выбрать уже готовый шкаф и купить его. Этот вариант наименее трудозатратный и прекрасно подойдёт людям, не притязательным к дизайну шкафа и не ограниченным в выборе необходимостью подгонять шкаф под размеры имеющейся площади. Но что делать, если у вас нестандартная крохотная прихожая? Или если ваша квартира расположена на мансардном этаже и все магазинные шкафы не вписываются в неё по высоте? Лично я, как обладательница мансардной квартиры, столкнулась именно с этой проблемой. Переменная высота скошенного по диагонали потолка изначально отметает все мысли о покупке готового шкафа. Также покупка шкафа от производителя не устроит вас, если вы являетесь эстетом и хотели бы иметь эксклюзивный шкаф-купе, идеально вписывающийся по цвету и внешнему виду в дизайн вашей квартиры. То же самое касается любителей технологических новинок, неравнодушных к нестандартным функциональным решениям и к высококлассной фурнитуре. Таким людям подойдет изготовление/покупка шкафа-купе по индивидуальным расчетам. Здесь, в зависимости от желания и возможностей принять участие в процессе, возможны варианты.

Онлайн-конструкторы

Просто и быстро, не требуется загрузка или установка программы. Для работы таких сервисов лишь понадобится установить или разрешить использование плагина Adobe Flash Player.

Онлайн-расчет компании «Мебельные детали»

Московская компания представляет подробный калькулятор для расчета шкафа-купе. Хоть он создан для того, чтобы посетитель смог оставить заказ, там все равно можно «собрать» свой шкаф и посмотреть чертежи и стоимость.

В правом верхнем меню в рамке «шаблоны» предложены готовые варианты шкафа или тумбочки.

Если из этого ничего не подошло — вводим свои параметры.

Сначала прописываются основные параметры — ширина, высота, количество секций и наличие антресоли. Теперь шкаф разделен на сегменты, каждый из которых обозначен цифрами. Далее идет выбор материала. Потом — наполнение по сегментам. Для этого и введено цифровое обозначение каждого сегмента. У каждого можно задать наполнение — оставить пустым или выбрать полки, ящики или штангу, указав их количество. Теперь переходим к дверям. У них установить количество горизонтальных делений или оставить сплошным полотном.

По мере добавления и изменения параметров будет меняться стоимость — в верхнем оранжевом прямоугольнике.

На этом конструирование шкафа закончено. Нажатием правой кнопки мыши и удерживая ее, модель вращается — ее можно посмотреть со всех сторон. А также — увеличить или уменьшить, покрутив колесико.

Когда шкаф готов — в верхнем правом меню, кликнув на «показать» можно выбрать спецификацию и чертежи деталей. В спецификации указаны все необходимые детали для шкафа и их количество, а на чертежах будут отображены все детали с размерами.

Но чтобы сохранить параметры, чертежи или картинки необходимо зарегистрироваться на сайте.

Сайт «расчет строительных материалов»

На сайте расчета строительных материалов есть еще один вариант калькулятора для шкафов купе. Тут меньше параметров, чем в предыдущем сервисе, зато чертежи с размерами, количеством отверстий и суммарными площадями материалов (для корпуса, внутренних деталей, перегородок и задней стенки) доступны для скачивания формате pdf без регистрации.

Каждый параметр обозначен буквой латинского алфавита, а ниже на схеме наглядно изображено, где находится этот размер в реальном шкафу.

Чтобы воспользоваться сервисом, кликните на картинку:

Пользоваться программами-расчетами — быстрый и легкий способ решения задачи. Они полезны и понятны не только профессионалам, но и обычным пользователям. Нужно лишь выбрать удобный вариант.
