Как разобрать ноутбук

Основные причины для разборки ноутбука:

2.Замена неисправных частей внутри корпуса

3. Чистка системы охлаждения от пыли, замена термопасты

4. Замена клавиатуры

5. Замена матрицы (экрана)

От причины разборки зависит ее сложность. Я крайне рекомендую найти инструкцию по разборке вашей модели ноутбука, там подробно и с картинками будет указано что и в какой последовательности разбирать, но если инструкции нет читайте дальше.

1. Разборка ноутбука для апгрейда.

Как правило это самый простой вид разборки, замена жесткого диска или добавление оперативки штатная процедура, в большинстве случаев достаточно отвинтить несколько шурупов на дне ноутбука и снять крышки закрывающие память и жесткий диск и заменить их. Изредка попадаются модели где для замены памяти надо снимать клавиатуру, или откручивать полностью нижнюю часть ноута.

2.Замена неисправных частей внутри корпуса

Иногда можно произвести самостоятельный ремонт ноутбука, разобрав заменив неисправные устройства, wifi-карту, видеокарту, оперативную память, жесткий диск и т.п. Сложность разборки зависит от заменяемого устройства, заменить wifi-карту сложнее чем оперативную память или жесткий диск, доступ к которым обычно облегчен.

3.Чистка системы охлаждения от пыли

В большинстве случаев для удаления пыли ноутбук придется разобрать почти полностью, для замены термопасты — придется разбирать полностью. Определить нужна ли замена термопасты на глаз можно по возрасту ноутбука и режиму эксплуатации, если ноуту 2-3 года, и при эксплуатации он регулярно нагревался, то вероятнее всего термопаста уже высохла, и перестала выполнять свои функции в достаточной степени.

4.Замена клавиатуры

Как правило клавиатура держится на защелках и дополнительно фиксируется шурупами снизу, поэтому для ее замены придется разбирать ноутбук полностью. Иногда шурупы удерживающие клавиатуру доступны с низу ноутбука, в таком случае можно будет выкрутить только несколько шурупов.

5.Замена матрицы (экрана)

В первых 4 пунктах, матрица ноутбука никак не затрагивалась, и все действия можно осуществить без снятия материнской платы, а вот чтоб заменить матрицу в некоторых моделях придется разобрать ноутбук практически полностью.

Общий алгоритм разборки ноутбука на примере НР

Перед разборкой обесточьте ноутбук, выключите зарядное из сети и отключите его от ноутбука.

Передвиньте защелки в сторону значка с открытым замком и вытащите батарею

Для снятия клавиатуры Шаги 3-11 не обязательны, можете их пропустить.

Снимите крышку, теперь вы получили доступ к внутренностям ноута CMOS battery — батарейка CMOS памяти Wireless card — wifi-карта Hard drive — жесткий диск Cooling fan — вентилятор системы охлаждения RAM — модули оперативной памяти

Открутите помеченный шуруп и потяните DVD-привод в направлении указанном стрелкой.

Открутите шурупы удерживающие жесткий диск, сдвиньте его в направлении по стрелке.

Приподнимите и удалите жесткий диск, в НР установлен стандартный 2,5 дюймовый SATA жесткий диск, его можно заменить на ssd.

Отсоедините батарейку CMOS-памяти, проверьте ее напряжение оно должно быть около 3В, если оно ниже — замените батарейку.

Отсоедините антенные кабели от wifi-карты

Приподнимите и выньте wifi-карту

Вентилятор охлаждения удерживают 3 шурупа, открутите их

Отсоедините кабель питания

При необходимости почистите радиаторы системы охлаждения, лучше всего это делать щеткой или продув их воздухом.

Теперь можно начать снимать клавиатуру

Открутите два шурупа

Сдвиньте клавиатуру в направлении стрелки.

Необходимо приподнять в направлении стрелки черную защелку которая блокирует шлейф в разъеме

Потяните шлейф, он должен легко выйти из разъема.

Клавиатура снята, теперь вы можете заменить ее исправной и собрать ноутбук в обратном порядке

Как разобрать ноутбук Asus, самые популярные модели

Достаточно часто у владельцев ноутбуков возникает вопрос о том, как разобрать свое устройство для очистки. Выполнять данную процедуру просто необходимо, так как пыль внутри корпуса препятствует нормальному охлаждению, что приведет к его поломке. Случаются ситуации, когда устройство необходимо разобрать для замены деталей или апгрейда. Тут сразу появляется вопрос о том, как разобрать?

Ноутбук Asus достаточно распространенная модель, она и послужит примером. Далее будет рассмотрен порядок, который следует соблюдать, чтобы сделать все легко и быстро.

Чем и как разобрать ноутбук?

Asus – знаменитый производитель, но его изделия, как и все другие требуют ревизии, для проведения которой следует разбирать устройство. Прежде чем приступить к этой процедуре, следует подготовить инструмент.

В первую очередь понадобится крестовая отвертка (ее размер можно подобрать, посмотрев на винты, расположенные в задней крышке). Дополнительно понадобится пинцет, немного бумаги, руки и глаза. Самое главное в этой работе — терпение, так как бывают ситуации, когда забывают выкрутить винт, и не могут снять крышку или диск, а далее следует лишнее усилие, которое приводит к плачевным последствиям.

Правила безопасности

Начиная разбор устройства, следует помнить о том, что это электрический прибор. По этой причине, начинать разбирать ноутбук можно только после того, как он будет отключен от сети. Дополнительно следует снять батарею с устройства.

Если же речь заходит о сборке, то подключение к сети можно производить только тогда, когда ноутбук будет полностью собран. При отключении шлейфов, следует быть аккуратным, так как рывки могут привести к их повреждению.

Порядок разбора Asus K53S

Далее рассмотрим, как разобрать ноутбук Asus k53s. В первую очередь необходимо обесточить устройство, отключив от сети и сняв батарею. Теперь необходимо выкрутить три винта из крушки, которая находится с противоположной стороны от батареи. Данная процедура позволит снять ее и получить доступ к оперативной памяти и жесткому диску.

Следующий этап заключается в снятии платы Wi-Fi, которая крепится на один винт. Тут надо быть очень внимательным, так как к этому модулю присоединены два провода, для снятия которых следует отщелкнуть застежку.

Остается вынуть оперативную память и жесткий диск, крепящийся при помощи четырех винтов. Далее начинается процедура по выкручиванию большого количества винтов. Следует помнить о том, что винты, расположенные под батареей, короче остальных.

Теперь извлекаем корпус устройства считывания компакт-дисков. После его снятия откроется доступ к еще трем винтам, которые тоже следует выкрутить.

Все, теперь можно отделить верхнюю крышку, для чего ее следует просто подцепить за край. После выполнения всех процедур откроется доступ к материнской плате, для снятия которой следует открутить несколько винтов. Если соблюдать последовательность перечисленных операций, то вопрос о том, как разобрать ноутбук asus, отпадет сам собой. Пользователь сможет легко проделать все это, ничего не испортив и не сломав.

Asus x54h – порядок разбора

Когда поднимается вопрос о том, как разобрать ноутбук Asus x54h, то можно обратиться к инструкции, написанной выше, так как модели имеют сходное строение, но имеются и небольшие особенности.

Первое, на что следует обратить внимание – это то, что под первой крышкой поменяны местами Wi-Fi и оперативная память, но технология крепежа сохранилась. Далее процесс разбора идет тем же порядком, что и выше, но только до снятия клавиатуры.

После снятия клавиатуры и откручивания последних винтов, можно переходить к выниманию крышки, на которой она была. Эту процедуру следует выполнять очень аккуратно, так как по периметру устройства имеется множество защелок. Помочь в этом вопросе может любая пластиковая карта. Остается открутить несколько винтов и вытащить материнскую плату. На этом разборка устройства будет завершена.

Разбираем Asus n53s

Когда поднимается вопрос о том, как разобрать ноутбук Asus n53s, то нужно быть достаточно внимательным. Это связано с тем, что устройство имеет несколько скрытых винтов. Разборка устройства начинается с его обесточивания. Далее следует выкрутить все имеющиеся винты на задней крышке и снять крышку, под которой установлена оперативная память.

Далее вынимается крышка, которая должна поддаться без особых усилий. Остается открутить материнскую плату и устройство становится полностью разобранным.

При снятии материнской платы бывают затруднения, так как некоторые варианты сборок предусматривают винт под модулем Wi-Fi.

Демонтаж Asus k53t

Очень популярным является вопрос – как разобрать ноутбук Asus k53t правильно? Чтобы не возникло осложнений, следует все делать по порядку. В первую очередь снимается аккумулятор, далее, на задней стороне устройства откручиваются винты с двух крышек: под одной находится жесткий диск, а под другой — оперативная память и Wi-Fi. Рядом с последним находится винт, который удерживает устройство считывания компакт-дисков.

Теперь следует выкрутить все винты с задней стороны устройства и перевернуть его. Следующим этапом является демонтаж клавиатуры, который производится путем отжимания усиков в ее верхней части, по углам и в центре. Далее следует открутить три винта, расположенных под клавиатурой и можно снимать крышку. После этого появляется доступ к материнской плате. Открутив с нее все винты, вы снимете ее вместе с процессором и охлаждением. На этом разборка завершена.

Особенности разбора Asus x53s

Производитель Asus выпустил огромное количество моделей, но все они нуждаются в периодической чистке. Выше мы уже описали несколько вариантов, как разобрать ноутбук. Asus X53s имеет сходное с другими моделями строение, поэтому начало его разборки схоже с ними.

Начинать работу следует со снятия батареи, далее откручиваются винты на задней части устройства. После этого можно снять крышку, получив доступ к жесткому диску и оперативной памяти. Эти модули следует извлечь, так же необходимо отключить провода от модуля Wi-Fi.

Следующим этапом является отключение шлейф лент от клавиатуры и прочих датчиков. Остается выкрутить три винта, расположенные под клавиатурой, и можно снимать верхнюю крышку. Для этой цели подойдет пластиковая карта или любой тонкий предмет. Теперь открылся доступ к материнской плате, которая достаточно легко демонтируется.

Разбираем ноутбук Asus x550c

Многие пользователи задаются вопросом о том, как разобрать ноутбук Asus x550c. Связано это с тем, что клавиатура у данной модели снимается вместе с верхней панелью. Теперь подробнее.

Начало процесса, как у всех моделей данного производителя. Сняв крышку жесткого диска и оперативной памяти, следует демонтировать эти детали. Далее, выкручиваются остальные винты с задней крышки.

Теперь следует поставить устройство на ребро и при помощи тонкой отвертки отделить верхнюю крышку. Делать эту процедуру следует очень аккуратно, так как защелки очень тоненькие. Нельзя тянуть за крышку до тех пор, пока не будут сняты защелки по кругу.

Сняв верхнюю крышку, следует отсоединить шлейф, который соединяет устройство с клавиатурой. Дальнейшая процедура разборки данной модели не отличается от описанных ранее.

Разбор экрана ноутбука Asus

Вопрос о том, как разобрать ноутбук Asus поднимается и в той ситуации, когда необходимо заменить матрицу на экране. Причиной для этого может послужить все, что угодно. В большинстве случаев такая необходимость возникает в случае появления трещин на экране.

Теперь следует начать разбор устройства, по правилам, описанным выше. Разбирать следует до момента снятия материнской платы. Теперь следует перейти к разбору экрана. Достаточно часто крепежные винты спрятаны под резиновым амортизатором. Крепится он на липкую основу, которая удаляется при помощи ножа.

Открутив все винты, следует аккуратно вставить нож или тонкую отвертку в промежуток между двумя половинками экрана. Разъединив их, вы получите доступ к матрице, которая крепится на болты. Открутив их, разборку можно считать оконченной. Изучите все тонкости, описанные в статье, и вопрос о том, как разобрать ноутбук Asus, станет неактуальным.

Как разобрать ноутбук HP 635

На днях в моё распоряжение для разборки и чистки от пыли попала модель, с которой я раньше не сталкивался – ноутбук HP 635.

Ноутбук старенький, ему уже где-то около 4-х лет и за всё это время его ни разу не разбирали, а систему переустанавливали всего лишь один раз. Изначально меня пригласили для того что бы поменять операционную систему Windows, но как только я включил этот ноутбук, я сразу понял что только этим здесь не обойтись.

Поработав с компьютером, буквально 10 минут, клавиатуру ноутбука HP 635 можно было смело использовать вместо сковороды, а горячий воздух, исходящий из системы охлаждения можно было направить для обогрева комнаты – т.е. использовать в качестве обогревателя.

Температура ноутбука в режиме бездействия постоянно колебалась в диапазоне 65-75 градусов, что естественно является превышением нормы. Решено – забираю ноутбук для разборки и чистки.

Приехав домой, первым делом я решил поискать в интернете видео на тему «Как разобрать ноутбук HP 635», но впоследствии оказалось, что инструкции для данной модели нигде нет, поэтому я принялся раскручивать его без каких-либо подсказок.

PDF инструкция по разборке ноутбука HP 635

Я достал батарею, вынул жёсткий диск, отсоединил модуль WiFi, извлёк оперативную память, а дальше начал сомневаться в правильности своих действий. Потратив ещё немного времени, я нашёл в интернете инструкцию по разборке ноутбуков HP для моделей 630, 631, 635 и 636 в формате PDF, по которой в дальнейшем и действовал.

Скачать инструкцию по разборке ноутбука HP 635

На всякий пожарный я сохранил эту инструкцию у себя на Яндекс Диске и если вдруг она кому-нибудь понадобится, её всегда будет можно скачать по ссылке ниже.

Пользуясь этой инструкцией, мне удалось разобрать ноутбук буквально за 15-20 минут, а так как я всегда предоставляю своим клиентам фотоотчёт, я решил поделиться некоторыми снимками, которые я сделал в процессе разборки ноутбука.

Фотографии разобранного ноутбука

На этой фотографии видно поверхностное состояние ноутбука. Я лишь снял клавиатуру и сразу понял, что я на правильном пути – чистка ноутбуку HP 635 была просто необходима.

Провозившись с ноутбуком ещё какое-то время, я наконец-таки добрался до его самой уязвимой детали – кулера. На этом снимке хорошо виден слой пыли, который препятствовал нормальному охлаждению процессора ноутбука.

Здесь видно как я с помощью пинцета аккуратно и без особых усилий, удаляю «одеяло из пыли» с решётки радиатора.

А это, собственно говоря, уже результат чистки ноутбука от пыли. Фотография сделана для сравнения, так сказать «до» и «после» чистки. Именно так должна выглядеть решётка радиатора, для того что бы горячий воздух мог беспрепятственно удаляться из корпуса ноутбука.

Учитывая, что компьютер длительное время работал на повышенной температуре, не трудно предположить, что термопаста находящаяся на микропроцессоре могла высохнуть и перестала проводить тепло должным образом.

На этой фотографии видно, что я зачистил процессор от старой термопасты и нанёс небольшое количество новой, которую впоследствии размазал тонким, ровным слоем.

Приняв необходимые меры по устранению перегрева, я начал потихоньку собирать ноутбук HP 635. По завершению этой в принципе не сложной процедуры я понял, что работа была проделана не напрасно, как только подключил питание ноутбука и включил его.

Температура центрального процессора по данным датчиков программы «Everest» теперь составляла всего 39-40 градусов, а это на 30-35 градусов ниже, чем она была до разборки!

С чувством собственного достоинства и полностью исполненного долга, я отвёз ноутбук его владельцу, продемонстрировал фотоотчёт проделанной работы, взял деньги и поехал домой.

Видео: Как разобрать ноутбук HP 635

Сегодня, подготавливая эту заметку к публикации, я подумал, что было-бы неплохо прикрепить к имеющейся инструкции ещё и видео, которого на тот момент я так и не нашёл.

Немного покопавшись на YouTube, мне удалось разыскать видео, в котором показывается, как разобрать ноутбук HP несколько иной модели, но идентичной конструкции с 635.

Возможно, это видео окажется кому-то полезным, как впрочем, и моя заметка. На этом всё – надеюсь, теперь вы знаете, как разобрать ноутбук HP 635 и это не вызовет у вас каких-либо трудностей.

Как самостоятельно разобрать ноутбук на примере HP, Asus, Acer, Lenovo

В процессе эксплуатации ноутбука, рано или поздно возникает необходимость провести сервисное обслуживание. Чаще это связано с чрезмерным перегревом аппарата, вследствие которого наблюдается медленная работа. Перегрев же возникает в том случае, когда нарушается работа системы охлаждения. Большое количество пыли скапливается в вентиляторе и затрудняет его эффективное функционирование.

Сервисное обслуживание подразумевает очищение системы охлаждения и замены термопасты на чипах. Для проведения этих процедур обычно требуется полная разборка устройства.

Еще одной причиной разобрать ноутбук может быть необходимость апгрейда. Современные технологии развиваются в таком темпе, за которым не всегда удается угнаться даже владельцам передовых машин. На этот случай производители предлагают пользователям нарастить возможности устройства за счет добавления или замены компонентов. В некоторых аппаратах предусматривается удобный доступ к нужным для этого узлам, который позволяет не разбирать весь аппарат. Для других устройств это будет необходимостью.

Помимо этих причин, разборка может потребоваться для ремонта. Если какой-либо компонент вышел из строя, его необходимо заменить. А без разборки к такому компоненту никак не добраться.

Важно! Производители собирают устройства по-своему. Сложно создать какую-либо универсальную схему разборки. Но основные этапы примерно одинаковы для каждой модели.

Подготовка

Перед тем, как начать разбирать ноутбук, необходимо приготовить необходимые инструменты. Для удобства рекомендуется взять:

• набор отверток;
• несколько стаканчиков для винтов;
• листы бумаги, для записей и схем;
• термопаста для чипов;
• смазка для вентилятора.

Этот список характерен для проведения стандартного сервисного обслуживания ноутбука. Его можно дополнить чем-либо еще, в зависимости от целей разборки.

Как разобрать ноутбук

Разборку можно рассмотреть на примере устройств производителя HP. Аппараты этой компании имеют довольно типичную конструкцию. Во время разборки необходимо соблюдать определенный порядок действий. Если этим порядком пренебречь, результаты могут быть весьма плачевными. Опишем основные этапы разборки устройства.

Отключите аккумулятор

Первым делом необходимо всегда отсоединять аккумулятор от корпуса. Обычно, аккумулятор отсоединяется довольно просто отсоединением защелок. Однако в некоторых моделях аккумулятор имеет внутреннее расположение, что затрудняет быстрый доступ к нему. Разборку таких аппаратов необходимо производить с наибольшей тщательностью и вниманием.

Отключение аккумулятора необходимо для того, чтобы обесточить компоненты устройства. Ведь если разбирать аппарат под напряжением, высока вероятность замкнуть какие-либо контакты и тем самым вызвать короткое замыкание. Это неизбежно приведет к выходу из строя некоторых компонентов. И подобное «сервисное обслуживание» оборачивается очень серьезным и накладным ремонтом.

Выкрутите все видимые болтики на днище

Начинать непосредственную разборку нужно с выкручивания видимых болтов на днище. Они могут скреплять крышки ноутбука, удерживать материнскую плату или какой-либо компонент. Болты могут быть разной длины, поэтому необходимо запоминать их расположение. Для этого можно использовать зарисованную схему.

Стоит отметить, что для выкручивания болтов могут потребоваться разные отвертки. Чаще всего, это крестовая и в виде «звездочки».

Если болт не откручивается, возможно нужно подобрать другой инструмент. Если прикладывать слишком большое усилие при откручивании можно повредить шляпку болта. Зарубки могут сбиться и дальнейшее использование болта будет затруднено.

Снимите все крышечки на дне и выкрутите все болты под ними

Во многих аппаратах предусмотрены специальные крышки на дне корпуса, открывающие доступ к некоторым компонентам устройства. Эти крышки крепятся на болтах. Их также нужно снять. Под крышками будут находиться компоненты и их крепления. Болты под крышками тоже нужно открутить.

Отключите Wi-Fi модуль, жесткий диск, ОЗУ, dvd

Далее необходимо вытащить компоненты, к которым открылся доступ. Обычно первым делом снимается Wi-Fi модуль. Он крепится на специальных направляющих и соединен с двумя антеннами. Антенны нужно аккуратно отсоединить, потянув за проводки. Иногда может потребоваться поддеть штекеры чем-либо.

Если открылся доступ к жесткому диску, его необходимо вытащить. Крепится диск на болтах, после выкручивания которых нужно аккуратно потянуть компонент. Если никаких препятствий нет, диск должен легко вытащиться.

Крышки на дне обычно скрывают доступ к оперативной памяти для ее удобной замены. Для разборки ноутбука необязательно вытаскивать ОЗУ, однако для удобства это можно сделать. Крепятся планки оперативной памяти при помощи специальных защелок. Отогнув эти защелки, нужно плавно потянуть за планку и вытащить ее.

На этом этапе разборки обычно можно вытащить дисковой привод. Крепится он на специальные болты или на защелки. Как только крепления будут ослаблены, дисковод вытягивается сбоку.

Переверните ноутбук и посмотрите, съемная ли клавиатура

В дальнейшей разборке аппарата начинаются различия в зависимости от производителя. Необходимо перевернуть устройство и взглянуть на клавиатуру. Она может быть съемной или несъемной. Съемную клавиатуру обычно определить довольно легко. Она представляет собой некий модуль, явно отделенный от самой верхней крышки ноутбука.

Если клавиатура снимается – снимаем ее

Если обнаруживается, что клавиатуру можно снять, значит именно с этого продолжается дальнейшая разборка. Большинство производителей крепят такую клавиатуру на защелках. В этом случае может очень пригодиться медиатор или какой-либо плоский предмет, которым можно поддеть клавиатуру. При помощи этой «лопаточки» нужно пройти по всему периметру клавиатуры и отщелкнуть крепления. Это необходимо делать максимально аккуратно, так как крепления пластиковые и довольно хрупкие. Чрезмерное усилие может запросто повредить или вовсе сломать их. Последствием будет постоянная щель между корпусом и клавиатурой. Как только крепления будут отщелкнуты, клавиатура должна сняться.

Некоторые клавиатуры оснащаются дополнительными рамками сверху. В этом случае перед снятием самого блока нужно снять эту рамку.

Все довольно просто, но оказывается, что много производителей дополнительно приклеивают клавиатуры. В этом случае потребуется чуть больше времени и терпения, чтобы отсоединить компонент.

Клавиатура крепится к материнской плате при помощи специального шлейфа, который необходимо отсоединить. Эта процедура проводится с максимальной аккуратностью, чтобы не повредить проводки.

Выкручиваем все видимые болтики под клавиатурой, вынимаем все шлейфы и разъемы

Как только клавиатура снята, нужно осмотреть поверхность под ней. Там должно быть большое количество болтиков, скрепляющих детали. Болтики нужно открутить. Точно так же, как и в начале, местоположение болтов нужно запоминать. Далее отсоединяются шлейфы, идущие от компонентов к материнской плате. Снятие шлейфов может оказаться довольно трудоемким процессом. Все шлейфы отсоединяются по-разному. Некоторые нужно тянуть вбок, другие вверх. Не стоит забывать и про защелкивающие фиксаторы, которые необходимо отгибать.

Аккуратно вскрываем ноутбук сбоку по периметру и снимаем верхнюю крышку

Снятие верхней крышки

Далее идет, пожалуй, самый трудоемкий процесс, который потребует от разбирающего недюжинного терпения. Необходимо отсоединить верхнюю крышку и открыть доступ к материнской плате. Для этого при помощи медиатора нужно пройтись по всему периметру устройства и отщелкнуть крепления. Ни в коем случае нельзя торопиться. Если после первого раза крышка не снимается, значит необходимо вновь повторить процедуру. Так продолжается до тех пор, пока верхняя крышка не отсоединится под воздействием небольшого усилия.

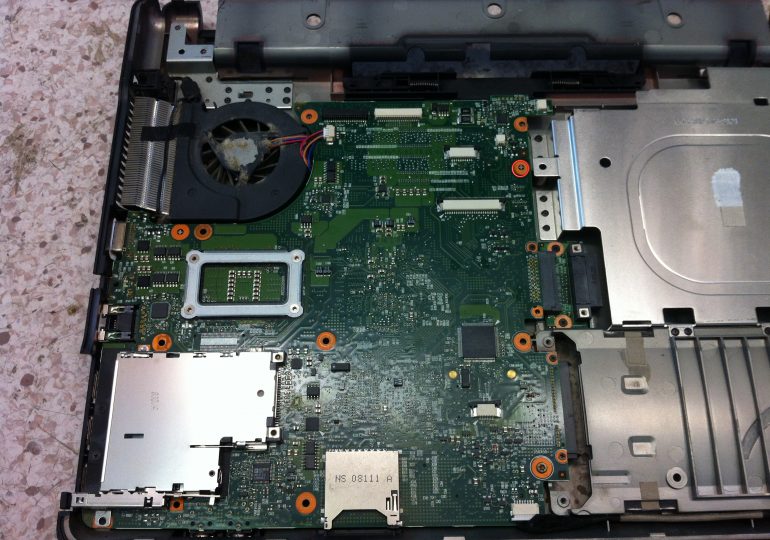

Выкручиваем оставшиеся винты и отсоединяем коннекторы, вынимаем материнскую плату

После снятия верхней крышки осматривается открывшаяся поверхность. Если есть какие-либо винты, их необходимо открутить. Точно также и с задней стороной ноутбука. Как только винты будут откручены, можно приступить к отсоединению коннекторов. После завершения этой процедуры материнская плата может быть вынута и обслужена должным образом.

Собираем в обратном порядке

Как только обслуживание завершено, встает необходимость собрать аппарат. Собирается аппарат в обратном порядке точно так же. Закручиваются винты на свои места. Подсоединяются шлейфы, коннекторы и разъемы. Вставляются жесткий диск, привод и ОЗУ. Если ни одна защелка не была сломана во время разборки, ноутбук должен собраться без каких- либо проблем. Не должно быть никаких зазоров.

Сервисное обслуживание

Так как наиболее распространенной причиной разборки ноутбука является его сервисное обслуживание, необходимо понимать, как оно проводится.

Первым делом, в разобранном устройстве находится система охлаждения. Необходимо открутить все винты, удерживающие ее над процессором и возле кулера. Винты возле процессора обычно подписываются номерами. Откручивать их нужно в соответствии с этим номером. Это предусмотрено для того, чтобы не допустить неравномерной нагрузки на процессор, вследствие которой могут быть повреждены его контакты.

После того, как винты откручены, нужно снять систему охлаждения. Далее снимается сам кулер. Если в нем скопилось много пыли, ее необходимо убрать. Делается это при помощи специальной кисточки. По необходимости, кулер смазывается.

Далее идет замена термопасты на процессоре. Старую пасту необходимо убрать при помощи ватной палочки, пропитанной спиртом. Новая паста наносится в очень небольшом количестве и распределяется ровным слоем по поверхности чипа. Система охлаждения собирается в обратном порядке и обслуживание завершается.

Отличия в процессе разборки у различных производителей

Ноутбуки компаний HP, Asus, Acer и Lenovo разбираются практически одинаково. Весь порядок действий сохраняется таким же для всех моделей. Но некоторые различия все-таки присутствуют. Заключаются они, прежде всего, в расположении винтов, типе креплений и конструкции клавиатуры. Также могут быть различия в расположении самих компонентов устройства, таких как система охлаждения, процессор, видеокарта и др.

Что же касается материалов, из которых изготавливаются устройства, то обычно это пластик. Он легок, крепок и долговечен. Однако HP предпочитает производить модели с алюминиевым корпусом. Он значительно прочнее пластика, то и тяжелее его.

Советы тонкости при самостоятельной разборке ноутбука

Советы для разборки

Самостоятельная разборка ноутбука – довольно сложный процесс, особенно если опыта в этом деле нет. Существует несколько основных советов, придерживаясь которых, даже самый неопытный пользователь поймет, как быстро и правильно разобрать ноутбук.

Очень важно запоминать, какие болты на каких местах были. В противном случае, есть вероятность испортить не только сами места под крепления, но и вовсе получить в итоге расхлябанный аппарат. Долго такое устройство точно не прослужит.

Один из главнейших советов заключается в том, что не стоит прикладывать слишком большую силу при разборке. Лучше лишний раз перепроверить, не остался ли какой-нибудь винтик. Некоторые винты могут прятаться за наклейками или за специальными подставочными наростами. Не нужно торопиться. Излишнее усердие в прикладывании силы приведет к весьма значительным поломкам. Причем, такие поломки имеют не только эстетические недостатки, но могут даже отразиться на работе устройства.

Даже если целью разборки не является чистка вентилятора охлаждения и замена термопасты, лишними такие процедуры точно не будут. Термопасту на чипы необходимо наносить очень тонким слоем, который сгладит возможные неровности поверхности.

Если в процессе разборки возникли какие-либо проблемы, справиться с которыми не удается, лучше обратиться в сервисный центр. Да и в общем случае, если нет желания досконально изучать устройство аппарата, целесообразнее предоставить разборку квалифицированным специалистам.

Все основные статьи по разборке описывают процесс, связанный с основной частью устройства, в которой находится материнская плата и все компоненты. Но иногда может потребоваться разобрать и верхнюю часть. Там находится матрица и еще некоторые компоненты, зависящие от конфигурации аппарата. Разобрать эту часть также не сложно. Нужно лишь отвинтить все винты, отщелкнуть крепления и отсоединить шлейф. Это все может потребоваться в том случае, если из строя вышел сам экран ноутбука. Винты в этой части обычно спрятаны специальными заглушками.

Важно! Любая самостоятельная разборка устройства — это риск. В связи с этим, производители очень четко регламентируют этот вопрос. Если устройство подверглось неквалифицированной разборке во время гарантийного срока, гарантия тут же теряется. Этот факт обязательно нужно учитывать, особенно владельцам очень дорогих аппаратов.

Видео

На просторах интернета немало видеороликов о пошаговой разборке популярных моделей ноутбуков. Перед тем, как приступить к этой процедуре, лучше всего ознакомиться с подобными материалами. Сейчас можно найти ролики практически по любой модели. В таких роликах максимально подробно показывается процесс разборки, с необходимыми и полезными комментариями от тех, кто такую процедуру уже успешно провел.

Как разобрать ноутбук HP Pavilion dv8

Разбираем ноутбук HP Pavilion dv8. В нашем случае нужно заменить неисправный разъем блока питания.

Светодиодный индикатор блока питания начал мигать. Подключение другого, заведомо исправного блока питания не решило проблему. Очевидно, она вызвана неисправностью разъема блока питания, так что придется его заменить.

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

Вероятно, у ноутбуков HP Pavilion dv8 много разных особенностей. Возможно, ваш ноутбук немного отличается, но в основном процедура разборки примерно одинаковая.

Прежде чем начать разборку, обязательно выключите ноутбук и извлеките аккумулятор.

1.

Выкрутите 6 шурупов из крышек отсеков сетевой карты Wi-Fi, жесткого диска и модулей памяти.

Снимите крышки обоих отсеков.

2.

В данном ноутбуке HP pavilion dv8 установлено два жестких диска. Между прочим, это обычные 2,5-дюймовые жесткие диски SATA.

Отсоедините кабель жесткого диска от разъема на материнской плате. Поднимите и снимите привод жесткого диска.

3.

Снимите второй жесткий диск.

Как видите, рядом со вторым жестким диском также находится батарея энергонезависимой памяти (CMOS) / системных часов.

4.

В ноутбуке HP Pavilion dv8 два слота для моделей памяти (как и в большинстве ноутбуков), и оба находятся под крышкой отсека, которую мы сняли в шаге 1.

Чтобы извлечь модули памяти, нужно потянуть в разные стороны защелки по бокам слота для модулей памяти. Модули памяти выдвинутся под углом 30 градусов.

Извлеките оба модуля памяти.

5.

Выкрутите винт крепления привода DVD-дисков.

Потяните и снимите привод DVD-дисков с ноутбука.

ПРИМЕЧАНИЕ: в данном ноутбуке отсутствует лицевая панель привода DVD-дисков. Обычно у приводов DVD-дисков спереди установлена лицевая панель.

6.

Отсоедините два антенных кабеля от беспроводной сетевой карты.

Выкрутите два шурупа крепления беспроводной сетевой карты.

Извлеките беспроводную сетевую карту.

7.

Выкрутите 6 шурупов крепления панели над клавиатурой (над динамиком). Они обозначены на картинке красными кружками.

Выкрутите два шурупа крепления клавиатуры (обозначены желтыми кружками).

8.

Осторожно подденьте с одного края панель над динамиком острым предметом.

Снимите панель пальцами.

9.

Осторожно подденьте и приподнимите с одного края рамку клавиатуры.

10.

Продолжайте отделять рамку клавиатуры от ноутбука.

Будьте осторожны! В рамку встроена плата светодиодной индикации. Плата светодиодной индикации соединена кабелем с материнской платой.

Переверните рамку, чтобы добраться до разъема шлейфа платы светодиодной индикации под ней.

11.

Разъем шлейфа платы светодиодной индикации нужно открепить.

Сдвиньте коричневый фиксатор примерно на 2 мм в направлении, указанном желтыми стрелочками на картинке. НЕ СДВИГАЙТЕ фиксатор дальше!

Не нужно откреплять коричневый фиксатор от основания разъема.

12.

На следующей картинке показан разъем шлейфа в открепленном положении.

Теперь можно потянуть за шлейф платы светодиодной индикации и вытащить его из разъема.

13.

Снимите рамку клавиатуры.

14.

Выкрутите 4 шурупа крепления клавиатуры.

15.

Приподнимите клавиатуру и сдвиньте ее в сторону ЖК-экрана.

Теперь можно добраться до разъема шлейфа под клавиатурой.

Прежде чем снимать клавиатуру, нужно отогнуть фиксатор шлейфа и вытащить шлейф клавиатуры из разъема.

16.

Чтобы открепить разъем шлейфа, поднимите внешний край коричневого фиксатора под углом 90 градусов.

17.

На следующей картинке показан разъем шлейфа в открепленном положении.

Вот теперь можно потянуть за шлейф клавиатуры и вытащить его из разъема.

18.

19.

Отсоедините все кабели, указанные желтыми стрелочками на картинке (слева направо):

— видеокабель (шнур для подключения дисплея).

— кабель платы USB.

— кабель для подключения блока питания.

Протяните антенные кабели через отверстие в верхней панели.

20.

Выкрутите 4 шурупа крепления петель монитора.

21.

Поднимите и снимите модуль монитора.

22.

Выкрутите все шурупы из днища ноутбука.

23.

Отсоедините все кабели, указанные желтыми стрелочками на картинке (слева направо):

— кабель платы кнопки питания.

— кабель платы тачпада.

— кабель платы светодиодной индикации.

— кабель кнопки включения/выключения тачпада.

Выкрутите 5 шурупов крепления верхней панели.

24.

Начните отделять верхнюю часть корпуса от нижней.

Подняв верхнюю панель, не забудьте отсоединить шлейф устройства для считывания отпечатков пальцев (указанный желтой стрелочкой на картинке).

25.

Снимите верхнюю часть корпуса.

26.

Итак, вы сняли верхнюю часть корпуса.

Как уже говорилось, нам нужно заменить разъем питания в правом верхнем углу.

27.

Выкрутите винт крепления металлического держателя к нижней части корпуса.

Поднимите и снимите держатель.

28.

Наконец, снимите разъем питания.

Как видите, в ноутбуке HP Pavilion dv8 разъем блока питания не припаян к материнской плате. Он прикреплен к кабелю.

Мы уже отсоединили кабель питания от материнской платы в шаге 19.

Теперь можно снять неисправный разъем питания и поменять на новый.

Покупать новый разъем питания на замену лучше в комплекте с кабелем. Тогда вам не придется ничего паять.

На этом мы завершим разборку, но продолжить ее несложно.

Чтобы снять материнскую плату, нужно будет выкрутить два шурупа и отсоединить шлейф (возможно, несколько шлейфов, если у вас другая модель ноутбука Pavilion dv8).

После этого вы сможете снять материнскую плату.

Добраться до охлаждающего вентилятора и заменить его можно только после снятия материнской платы.

Рекомендую еще интересное:

Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂

Как разобрать ноутбук

Пошаговые видео и фото инструкции по ремонту и обслуживанию ноутбуков.

Инструкции по ноутбукам, что входит: как разобрать ноутбук в домашних условиях, для чистки системы охлаждения или замены комплектующих. Наши пошаговые руководства помогут вам самостоятельно почистить ноутбук от пыли, заменить термопасту и собрать обратно, что сохранит ваше время и деньги. Видео инструкции содержат общие этапы процесса разборки для предотвращения типичных ошибок и облегчения процесса обслуживания.

Инструкции по разборке и обслуживанию ноутбуков

Выберите производителя вашего ноутбука

По нашим инструкциям вы сможете выполнить:

• Разборка и чистка вентилятора ноутбука— поможет предотвратить перегрев системы охлаждения, это считается самой распространенной проблемой которая приводит к серьезным поломкам материнской платы.
• Замена термопасты в ноутбуке — рекомендуется менять термопасту один раз в год, это позволяет снизить температуру процессора и за счет этого, повысить производительность.
• Замена клавиатуры ноутбука — одна из самых распространенных поломок ноутбука по причине попадания жидкости.
• Замена экрана ноутбука — дисплей одна из самых хрупких элементов ноутбука и при поломке восстановить жидкокристаллический дисплей невозможно, выход один — замена.
• Замена жесткого диска — HDD в ноутбуке это самая хрупкая деталь, даже при не сильном падении выходит из строя. Ремонт во многих случаях очень затратный, а заменить не составляет труда. Так же по инструкции можно заменить старый и медленный жесткий диск на новый и быстрый SSD накопитель.
• Замена или добавление оперативной памяти в ноутбук — один из самых распространенных способов добавить производительность ноутбуку, на ровне с установкой SSD накопителя.
• Замена батареи в ноутбуке — если в вашем ноутбуке батарея находится в корпусе и нет возможности быстрой замены, по нашим пошаговым инструкциям вы сможете поменять аккумулятор в ноутбуке.
• Сборка ноутбука — обратная сборка после выполненных задач, является решающим фактором который отпугивает многих перед разборкой. Для каждой инструкции по разбору ноутбука, присутствует обратная сборка, которая поможет собрать ноутбук в изначальное состояние.

Ответы на часто задаваемые вопросы по обслуживанию ноутбуков

Можно ли самому чистить ноутбук или лучше отнести в сервисный центр

На самом деле самостоятельно почистить ноутбук может каждый. Для тех, кто ранее этим не занимался может показаться чем-то очень сложным, но, если делать все не в спешке и осознавая, что и зачем делается — страшного ничего не произойдет. В любом случае у этих двух вариантов есть свои преимущества и недостатки. Самостоятельная чистка ноутбука бесплатна, позволяет контролировать весь процесс, экономит время, но при этом нужны инструменты и расходный материал в виде термопасты, а также всегда есть риски, связанные с недостатком опыта либо аккуратности. Чистка же в сервисе с другой стороны проводится компетентными людьми с достаточным опытом (по крайней мере так должно быть), недостатки же не заканчиваются на стоимости чистки ноутбука, стоит также учитывать риски, связанные с некомпетентностью, недобросовестностью мастеров и занимает это больше времени.

Как часто нужно чистить ноутбук

Самый простой ответ — так часто как того требует система охлаждения. Если быть точным, то чистка нужна, когда эффективности вывода излишков тепла падает. Именно тогда чистка вентилятора ноутбука будет иметь ощутимый эффект. Чтобы еще проще было это контролировать можете сделать так: в почищенном от пыли ноутбуке в момент нагрузки, когда система охлаждения работает интенсивно, приложить руку к месту выдува из корпуса и приблизительно запомнить силу выдува воздуха, ну а дальше используйте это как эталон — если Вы чувствуете, что ноутбук разогрелся и вентилятор работает на полную, а выдув чувствуется очень слабым — значит момент чистки и настал.

Нужно ли менять термопасту при чистке ноутбука от пыли

В общем можно выделить два уверенных случая, когда замена термопасты обязательна:

1. При чистке снималась система охлаждения (термотрубка), во многих моделях необходимо снять полностью систему охлаждения что бы почистить вентилятор и радиатор от пыли. В таком случае менять обязательно просто потому что, если термопаста потеряла свою первоначальную вязкость — обратно она уже нормально не ляжет, то есть не заполнит пространство между кристаллом чипа и пластиной системы охлаждения, следовательно, излишки тепла будут менее эффективно передаваться в систему охлаждения.
2. Его легко охарактеризовать простыми симптомами: ноутбук ощутимо нагревается (вот прямо рукой на корпусе чувствуется), система охлаждения дует на полную, выдув воздуха сильный, но выдувается воздух еле теплый. Похожие симптомы могут иметь место и при выходе из строя самой термотрубки системы охлаждения, но это не исключает возможность высохшей термопасты.

Не менять термопасту разрешается только в тех случаях, когда в вашем ноутбуке вентилятор можно снять, не снимая термотрубку и у вас нет термопасты под рукой, в таком случае просто щеткой почистите радиатор от пыли.

Какая термопаста лучшая для ноутбука

Термопаста для процессора и способы ее нанесения, тема настолько заезженная, что только ленивый пинал эту тему. Но если говорить просто и без лишней воды — под плохой я имею в виду любимую «плохими сервисниками» КПТ-8 к примеру, или кучу ноунеймов с алиэкспресс (хотя это скорее лотерея). А среди достойных вариантов разница уже не такая большая, к примеру: Noctua NT-H1, Arctic MX-4, GD900 (несмотря на цену), HY810 (не смотря на ущербность прочих в серии). Ну а дальше каждый сам может посмотреть какая термопаста отзывы какие имеет, судя по тестам. Термопаста для видеокарты — тоже самое, что и для процессора, не имеет никаких дополнительных нюансов.

Как наносить термопасту на процессор

Самый надежный способ — наносить небольшими каплями, далее эти капли вручную размазывать тонким ровным слоем по поверхности чипа (но пожалуйста не надо это делать отверткой или другим металлическим инструментом, только пластиковым). И основные принципы о том, как правильно наносить термопасту и сколько наносить термопасты можно определить так:

1. Термопаста должна заполнить все свободное пространство между поверхностью кристалла чипа и термопластиной системы охлаждения.
2. Термопасты должно быть достаточно для заполнения этого пространства.
3. Излишек термопасты в ноутбуке при фиксации системы охлаждения выдавливается за пределы площади кристалла чипа.

Можно ли заменить процессор в ноутбуке на более мощный

С учетом современных реалий — это большая редкость, когда в ноутбуке используется сокет и процессор может быть съемный. Чуть ранее, несколько лет назад, процессоры в ноутбуках были съемными, и тогда апгрейд в рамках разъема и версии чипсета был допустим. Сейчас же все мобильные процессоры распаиваются на материнской плате, и замена их если и возможна, то не целесообразна. Ну а с видеокартами в ноутбуках, так дело обстоит уже достаточно давно, и возможности заменить видеокарту в ноутбуке практически нет, только в некоторых игровых сериях типа Asus Rog или Alienware.

Как увеличить скорость ноутбука

Универсальные ответ прост — улучшив наиболее слабый узел системы, если такое улучшение конечно возможно. Чаще всего поможет установка SSD на место базового жесткого диска, так как последний в большинстве случаев не успевает за скоростью работы процессора (загрузка системы, программ), и не работает это правило разве что с действительно слабыми процессорами, чаще всего это процессоры семейства Intel Celeron, Pentium, AMD A4, A6.

Чуть реже поможет увеличение оперативной памяти. Поможет ли установка проще всего проследив средний уровень заполнения Вашего объема в мониторе ресурсов диспетчера задач, если средняя загрузка на глаз около 80% — скорее всего после добавления оперативной памяти, ноутбуком станет намного приятнее пользоваться. Но тут тоже есть важный нюанс — далеко не в каждом ноутбуке есть возможность добавить оперативную память, что особенно сильно касается бюджетных серий, где иногда слоты под память отсутствуют вовсе.

Стоит ли ремонтировать ноутбук своими руками

Тяжело на этот вопрос ответить однозначно. С одной стороны, недостаток опыта — вещь весьма существенная и, если ноутбук ранее своими руками разбирать не приходилось — кажется, что устройство это сложное и непонятное. С другой же стороны большинство людей, именуемых сегодня «сервисниками» самим своим существованием являются лучшей мотивацией к тому, чтобы самому научиться проводить пусть хотя бы элементарный ремонт. Причина на самом деле простая — в большинстве случаев в сервисе работают криворукие самоучки, заинтересованные не столько в ремонте, сколько в том, как бы сделать побыстрей и денег заработать. Такие естественно не все, есть также мастера любящие свою работу и умеющие ее делать, но к сожалению, сейчас их меньшинство. Это собственно главная причина почему самостоятельный ремонт имеет место быть. Другие преимущества: полученный опыт, сэкономленные деньги, время и нервы.

Что касается самого ремонта — он чаще простой чем сложный: самому заменить батарею, аккумулятор, гнездо питания, жесткий диск или даже матрицу — не сложно. Ну а если ремонт сложный, неясно что сломалось к примеру, то сам факт возникновения такого вопроса говорит о том, что пройдется рисковать и искать нормальные сервисный центр.

Последние разобранные ноутбуки

Как разобрать ноутбук Asus Zenbook 15 UX534FT

Видео инструкции по разборке, ремонту, апгрейду ноутбука Asus Zenbook 15 UX534FT:

• Разборка и чистка ноутбука
• Замена термопасты
• Установка M2 SSD накопителя
• Замена аккумулятора

Как разобрать ноутбук MSI GP72m Apache Pro

Видео инструкции по разборке серии ноутбуков MSI GE72m 7REX Apache Pro:

• Разборка и чистка ноутбука
• Замена термопасты
• Установка M2 SSD накопителя
• Как добавить оперативную память
• Замена жесткого диска либо установка SSD накопителя
• Замена аккумулятора
• Сброс настроек BIOS (замена батарейки биос)

Как разобрать ноутбук Asus X570

Инструкции по разборке и ремонту ноутбука Asus X570, X570U, X570UD, X570ZD

• Как разобрать ноутбук, почистить от пыли и заменить термопасту
• Как заменить аккумулятор в ноутбуке
• Как установить M.2 SSD накопитель
• Как добавить оперативную память DDR4
• Замена жесткого диска или установка нового
• Технический обзор ноутбука Asus X570

Как разобрать ноутбук Asus ROG Strix GL502

Апгрейд оперативной памяти

Апгрейд или замена M.2 SSD

Замена жесткого диска

Как разобрать ноутбук Asus ROG GL552

Апгрейд оперативной памяти

Замена жесткого диска

Апгрейд или замена M.2 SSD

Как разобрать ноутбук ASUS ROG G771

Апгрейд оперативной памяти

Апгрейд или замена M.2 SSD

Замена жесткого диска

Разборка Xiaomi Mi Gaming Laptop

Пошаговая инструкция по разборке ноутбука Xiaomi Mi Gaming

• Апгрейд оперативной памяти
• Замена батареи
• Апгрейд M.2 SSD

Как разобрать ноутбук Asus ROG Strix GL702

Пошаговая инструкция по разборке ноутбука Asus ROG Strix GL702

• Апгрейд оперативной памяти
• Апгрейд или замена M.2 SSD
• Замена батареи
• Замена жесткого диска
• Как заменить термопасту
• Сброс настроек биос

Разборка Dell G3 3579

Пошаговая инструкция по разборке ноутбука Dell G3 3579

• Апгрейд оперативной памяти
• Апгрейд m.2 SSD
• Замена батареи
• Замена жесткого диска
• Как заменить термопасту
• Замена WiFi карты
• Сброс настроек биос

Разборка ноутбука Dell G5 5587

Что мы делаем в этом пошаговом руководстве:

• устраняем перегрев в ноутбуке
• замена термопасты в ноутбуке
• апгрейд или замена жесткого диска
• апгрейд m.2 SSD накопителя
• апгрейд оперативной памяти
• замена батареи в ноутбуке
