Как правильно подключить двойную розетку
Подключение двойной розетки стало очень популярно не только в современных квартирах, но и старых постройках одинарную электрофурнитуру заменяют на двойную. Это связанно, в первую очередь, с расширенными возможностями для подключения сразу нескольких приборов. Еще такие розетки дешевле одиночек. Схема подключения двойного выключателя с розеткой и отдельно двойного устройства не вызовет особых сложностей, если есть хотя бы минимальные знания в области электричества.
Прежде, чем приступить непосредственно к подключению двойной розетки с заземлением, нужно подготовить необходимые инструменты и материалы.
- Дрель или перфоратор. С их помощью проделывается посадочное место для подрозетника.
- Кабель перемычек. По материалу изготовления и сечению он должен полностью совпадать с выходным проводом.
- Индикаторная отвертка для определения фазы.
- Пластиковый или металлический подрозетник.
- Мультиметр для измерения напряжения на рабочем участке электроцепи.
- Двойная розетка.
- Отвертка плоская или крестовая, в зависимости от типа саморезов.
- Саморезы для крепления розетки к подрозеткнику.
- Канцелярский нож для зачистки оплетки проводов.
- Изолента.
- По желанию можно использовать гофру для укладки проводов с целью обеспечения безопасности.
Как сделать заземление?
Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:
- Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
- Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.
Размеры
Для каждого вида розеток предусмотрены отдельные характеристики. Понятно, что у одинарной будет одна ширина, а у двойной совсем другая.
Встраиваемые
Эти электротехнические изделия предназначены для установки внутри стен помещения. В качестве материала производители применяют пластик ABS. Он прочный и эластичный, что даёт возможность долго сохранять эксплуатационные характеристики.
Приведём данные в виде таблицы:
| № | Длина, мм | Ширина, мм | Глубина, мм |
| 1 | 366 | 86 | 55 |
| 2 | 295 | 85 | 50 |
| 3 | 244 | 84 | 41 |
| 4 | 161 | 82 | 40 |
| 5 | 80 | 80 | 38 |
| 6 | 82 | 82 | 31 |
| 7 | 75 | 75 | 35 |
| 8 | 71 | 71 | 30 |
| 9 | 65 | 65 | 11 |
Розетки крепятся в отверстии с помощью распорных лапок. Между ними может быть расстояние от 50 до 71 мм. При этом в помещении нужно поддерживать плюсовую температуру: 25-35°C.
Штепсельные
Традиционные электрические разъёмы, предназначенные для питания приборов со штепсельной вилкой. У них по стандарту 2 полюса, напряжение равняется 250 В, а сила тока — 6 А. Их размеры таковы:
| № | Название | Тип монтажа | Длина, мм | Ширина, мм | Высота, мм |
| 1 | РА6-252 | Открытый | 60 | 60 | 37 |
| 2 | РА6-123 | Закрытый | 60 | 60 | 37 |
| 3 | РС6-252 | Закрытый | 80 | 80 | 34 |
| 4 | РС6-122 | Закрытый | 81 | 81 | 43 |
| 5 | 2РА6-072 | Открытый | 98 | 60 | 37 |
| 6 | 2РА36-043 | Открытый | 98 | 60 | 37 |
| 7 | 2РА6-119 | Открытый | 98 | 60 | 37 |
| 8 | 2РС6-071 | Открытый | 94 | 80 | 51 |
| 9 | РА16-251 | Открытый | 60 | 60 | 48 |
| 10 | РА16-117 | Открытый | 60 | 60 | 48 |
Модификации РА16-251 и РА16-117 отличаются тем, что у них есть заземляющий контакт.
Двойные
Главная особенность розеток — сдвоенная контактная колодка. Обычно корпус состоит из синтетических материалов. Это поливинилхлорид, полистирол и поликарбонат. Основу изготавливают из полиамида. Типовые размеры таковы:
| Рабочая часть, мм | Защитная крышка, мм | ||||
| Ширина | Высота | Глубина | Ширина | Высота | Толщина |
| 80 | 151 | 33 | 80 | 151 | 4 |
| 81 | 122 | 21,6 | 71 | 71 | 30,7 |
Показатель силы тока в сети не должен превышать значения в 16 А, иначе металлические части перегреются и расплавят розетку.
Электрики советуют соблюдать однородность материалов, образующих сеть. Для медных монтажных клемм подходит только провод из аналогичного металла.
Для интернета
Ещё 15 лет назад интернет с высокой скоростью был роскошью. Большинство обладателей компьютеров подключалось к сети через телефонную линию. Сегодня быстрая передача данных доступна всем жителям средних и крупных городов.
Провайдер «забрасывает» в квартиру или дом только провод с витой парой. Но если нужно протянуть связь в соседнюю комнату, придётся использовать розетки под коннектор RJ-45. Их размеры:
| № | Длина, мм | Ширина, мм | Глубина, мм |
| 1 | 72 | 72 | 23,5 |
| 2 | 71 | 71 | 36 |
| 3 | 81 | 81 | 37 |
Рамки
Крупные европейские производители выпускают розетки с декоративными рамками. Эстетичный внешний вид мало совместим со стандартами. Поэтому для брендов Shneider Electric и Legrand размеры «окантовки» имеют высокое значение:
| Количество постов | Ширина, мм | Длина, мм |
| 1 | 82 | 82 |
| 2 | 82 | 153 |
| 3 | 82 | 224 |
| 4 | 82 | 295 |
| 5 | 82 | 366 |
Здесь «пост» — количество розеток в блоке.
Не все изготовители электрики указывают в технических характеристиках размеры рамки, особенно этим грешат отечественные промышленники. Как же тогда рассчитать ширину блока? Для этого есть специальная формула:
Тут Ш блок — ширина блока, Ш 1 — ширина одной рамки, К — количество постов. Все значения нужно использовать в миллиметрах.
Допустим, нам нужно рассчитать ширину на 3 поста, а одна рамка имеет ширину 82 мм. Тогда получаем:
Сверяем значение с табличным выше. Там 224 мм, у нас получилось 225 мм. Погрешность в 1 мм — ерунда. Значит формула правильная.
Отверстия в стене
С накладными розетками всё понятно. Их устанавливают прямо на поверхность. Но для встраиваемых разновидностей нужно сверлить отверстие в стене, куда будет вставлен подрозетник. Он защитит стену от возгорания в случае короткого замыкания или перегрева электрики.
Типовые размеры отверстия таковы:
Диаметр: 68 мм.
Глубина: 45 мм.
Но в редких случаях понадобятся такие варианты:
| № | Диаметр, мм | Глубина, мм |
| 1 | 50 | 40 |
| 2 | 60 | 45 |
| 3 | 65 | 60 |
| 4 | 68 | 70 |
| 5 | 70 | 80 |
Работы по сверлению выполняют с помощью дрели или перфоратора. Для бетонных и кирпичных стен понадобится алмазная головка. Сделать дыру в гипсокартоне можно и стальной оснасткой.
Опишем правила размещения розеток:
| Место размещения | Расстояние от пола, мм |
| Над кухонной столешницей | 1100-1200 |
| В жилых комнатах | 300 |
| Над стиральной машинкой | 1000 |
Разъёмы лучше планировать не прямо за техникой, а чуть-чуть сбоку. Иначе доступ будет затруднён.
Подрозетники
Монтажные коробки нужны для безопасности. Ещё они помогают ускорить и упростить установку розеток. Достаточно всунуть штепсельный разъём в коробку и закрутить винты. Лапки по бокам контактной колодки разойдутся в сторону и крепко зафиксируют розетку.
Приведём стандартные и нетипичные размеры:
| № | Диаметр, мм | Глубина, мм |
| 1 | 50 | 40 |
| 2 | 60 | 45 |
| 3 | 65 | 60 |
| 4 | 65 | 45 |
| 5 | 68 | 70 |
| 6 | 70 | 80 |
| 7 | 73 | 73 |
| 8 | 73 | 45 |
При установке нужно помнить о том, что у монтажных коробок есть кромка. Из-за неё подрозетник выступает на 5-7 мм над уровнем стены.
Двойная розетка из двух одинарных
Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.
Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.
Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.
Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.
После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.
Как подключить провода к блоку розеток
В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.
Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.
Поэтому фазный и нулевой провод будем подключать шлейфом , а провод заземления отдельным ответвлением . Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.
После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.
На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.
Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.
Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).
На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.
Схема подключения двойной розетки
Теперь необходимо изучить схему подключения. На фото вы сможете увидеть оптимальную и важную схему подключения двойной розетки.
Как видите, все достаточно просто. Во время подключения вам необходимо правильно подключать провода. Заземление должно подключаться в центральной клемме, ноль подключают справа, а фазу нужно подсоединить слева. Во время подключения вам также необходимо знать, что заземление подключается в центре, а остальные два провода можно поменять местами. Схема подключения двойной розетки без заземления выглядит точно также, только провода PE здесь не будет. Если вам будет интересно, тогда можете прочесть про схему электропроводки в гараже.
Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.
Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.
Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.
Электрические перемычки можно будет использовать только в том случае, если вы будете подключать не слишком мощные приборы. В противном случае вам необходимо будет сделать ответвление проводов. Ответвление необходимо будет делать для каждого изделия.
Вот видео, которое поможет установить двойную розетку.
Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.
Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.
Способ установки двойной розетки.
В свою очередь необходимо знать, что для установки врезной розетки провода должны быть утоплены в стену, и должен быть установлен подрозетник. А двойная накладная розетка устанавливается по на явности на стену.
Не для кого ни секрет, что розетка двойная устанавливается по принципу одинарной розетки, так как имеет один подрозетник и одну монтажную часть для проводов. То есть, подключение данной розетки ведется по принципу одинарной. Об этом подробно можно прочитать в статье — «Подключение розетки*»
Но для лентяев, которые не хотят подробно прочитать что да как стоит подключать и подводить, я приготовил это интересное видео чуть ниже.
Думаю не будет лишним так же описать процесс двумя словами и дать некоторые напутствия:
Абсолютно все электрические провода нужно укладывать в гофру, это избавит вас от многих проблем, начиная от беспокойства за пожар, будет проще его, в случае чего, заменить, а так же — не будет пробивать на стену.
ВыRUBаем свет во всей квартире!

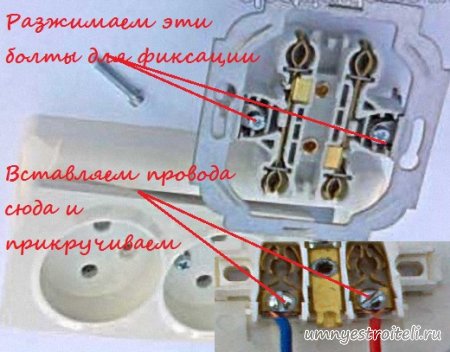

Разбираем розетку, снимая переднюю облагораживающую панель.
От распределительной коробки тянем провод к двойной розетке. Провода на конце оголяем на один сантиметр и вставляем их в специальные монтажные отверстия в розетке. Фиксируем провода в контактных отверстиях. Устанавливаем в подрозетник. Разжимаем фиксирующие усики при помощи специальных болтов, которые стоит крутить по часовой стрелке. Устанавливаем переднюю облагораживающую панель.
