Производитель  |
Фирма, которая произвела данную материнскую плату.
Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.
Процессор
| Производитель процессора |
На данный момент основными производителями процессоров являются Intel и AMD.
Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.
Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.
Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.
Чипсет
| Производитель чипсета материнской платы |
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.
BIOS/EFI
| Поизводитель BIOS |
BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.
Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.
EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).
Оперативная память
| Количество слотов оперативной памяти |
DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.
Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.
На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.
На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.
DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.
DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.
DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.
DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.
DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.
DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.
SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.
DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.
Максимальная частота оперативной памяти, которую поддерживает материнская плата.
Минимальная частота оперативной памяти, которую поддерживает материнская плата.
Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.
Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.
Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.
ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).
Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.
Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.
PCI/Видеокарта
| Поддержка AGP |
AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.
PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!
SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).
SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.
CrossFire X – последняя версия CrossFire.
Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.
Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.
Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.
Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.
Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.
Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.
Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!
PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.
Материнская плата Gigabyte: обзор, характеристика, подключение, отзывы
Выбор материнской платы может любого пользователя загнать в тупик. Вещь непростая, от её характеристик зависит многое. Также непросто разобраться в моделях одного сегмента, даже если ориентировочно представляешь, о чем идет речь. Так или иначе, в начале сложного пути выбора необходимо определиться с производителем. Например, материнская плата Gigabyte хорошо себя показала в конце прошлого года. Модели являются конкурентоспособными, качественными, разнообразными, а главное, доступными.
Вариативность
Материнские платы можно определить в различные категории. Чаще всего есть группы, куда относятся модели с наиболее популярными процессорными разъемами. Можно поделить матплаты по моделям чипсетов либо же по вариантам для определенных платформ.
Учитывая последние обновленные вариации, наилучшим образом показала себя материнская плата Gigabyte на чипсете Intel Z170. В этой категории можно встретить наибольшее количество неплохих вариантов, которые подойдут как обычному пользователю, так и любителю компьютерных игр.
Мы рассмотрим три наиболее популярные модели, которые также разнятся и по цене. Наиболее мощная среди всех — материнская плата Gigabyte Z170X-Gaming G1. Есть также Gigabyte Z170X-Ultra Gaming и Gigabyte Z170-HD3. В чем их разница, рассмотрим далее.
Бюджетный вариант
Начать стоит с самого дешевого и доступного варианта. Речь идет о Gigabyte Z170-HD3. Модель представлена на флагманском чипсете от Intel, поэтому является достаточно популярной среди покупателей. Кроме того, она отличается поддержкой нового типа оперативной памяти DDR3L, которая имеет напряжение 1,35 В, а также возможность подключения DDR3 с напряжением от 1,5 В. Стоимость этого варианта колеблется в районе 120-130 долларов.
Комплектация
Обзор материнской платы Gigabyte стоит начать с комплектации и поставки. Дело в том, что каждая модель имеет свой вариант подачи. Коробка выглядит презентабельно. Спереди красуется крупный фирменный логотип Ultra Durable, ниже указана модель, поддержка памяти и краткая информация о чипсете.
Сзади коробки очень много нужной и не очень информации. Тут даны разные схемы подключения, а также краткие технические характеристики, системные требования, ключевые особенности и, конечно же, поддерживаемые технологии.
Внутри коробки находится сама плата. К ней прилагается инструкция с пошаговым руководством. Есть брошюра с гарантией. Диск с «дровами» и ПО. Предоставлено 2 кабеля SATA, набор для подключения «материнки» к фронтальной панели корпуса компьютера. Также внутри можно найти фирменную заглушку для панели интерфейса.
Внешность и особенности
Характеристика материнской платы Gigabyte Z170-HD3 на нынешнее время очень достойная. Текстолит платы выполнен в коричневом цвете, формат платы ATX. Ширина стала немного меньше относительно предыдущих версий – всего 20 см. О дизайне сложно что-либо говорить. Но плата выглядит аккуратно, сдержанно и строго. Компоновка всех элементов удачная, поэтому даже при самостоятельной сборке не должно возникнуть проблем.
Нижнее поле занимает огромное количество разъемов. Тут есть и возможность подключения аудиоразъемов, также колодка для фронтальной панели, джампер для сброса CMOS. Портов USB 2.0 тут вообще две колодки. Возможно использование шести портов, четыре из которых находятся внутри, а два расположились на панели интерфейса.
Дисковая система также достаточно широко представлена. Возможно использовать один порт M.2 Socket 3, три разъема под SATA Express. Для оперативной памяти на плате присутствует четыре слота. Как уже говорилось ранее, можно устанавливать не только DDR3, но и DDR3L. Режим работы ОЗУ здесь двухканальный. Чтобы он работал корректно, следует вставить пластинки либо в нечетные, либо в четные порты. Можно также занять сразу четыре разъема.
Охлаждение
Естественно, любая материнская плата Gigabyte имеет свою систему охлаждения. Данная модель имеет два радиатора, один из которых отводит тепло от чипсета, а второй защищает элементы питания. Тестирование системы показало неплохие результаты: чипсет нагрелся лишь до 33 градусов, дроссели питания — до 42, а радиатор питания — до 37.
Во время разгона платы температура поднялась незначительно. В случае с чипсетом лишь на одну единицу, на остальных элементах — на 5-10 градусов.
Разгон
Немногие знают, что компания предоставляет автоматический разгон в «БИОС». Gigabyte Z170-HD3 удалось достаточно хорошо разогнать. Частота процессора увеличилась до 4600 МГц, а память стала работать на 2133 МГц.
Вообще, эта модель себя показала как наиболее удачный вариант при переходе с Socket типа LGA1150 на вариант LGA1151. Также многих порадует наличие поддержки не только DDR3, но и DDR3L. Доступность этой платы также играет огромную роль. У «материнки» нет практически никаких недостатков. У неё улучшилась элементная база, также добавилась поддержка некоторых технологий. В наличии множество портов, усовершенствованная аудиоподсистема.
Игровой вариант
Еще одна неплохая модель – GA-Z170X-Ultra Gaming. Эта плата немного дороже предыдущей, на 30-40 долларов. Но она уже позиционируется как геймерская комплектующая для ПК. Она поддерживает всевозможные процессоры и также LGA1151.
Коробка получилась действительно привлекательной, яркой и броской. Спереди указаны основные технологии и характеристики. Сзади есть описание ключевых особенностей, интерфейсы, порты, спецификации и т. д.
Внутри нет чего-то необычного. Так как модель находится в среднем ценовом сегменте, особых излишеств в комплектации ждать не стоит. Внутри есть нужные кабели, диск с драйверами и ПО, руководство, мостик для SLI и фирменный ярлык на дверь игрока.
Спецификация
Внешне эта модель отличается от предыдущей. Но форму плата имеет ATX. Текстолит получил черный цвет и лаконичное расположение элементов. Удивила задняя панель, которая не обросла огромным количеством портов. Здесь есть все что нужно для кабелей USB 3.1 двух типов, также подключения HDMI, DisplayPort, USB 3.0/2.0 и другие полезные порты.
Для оперативной памяти представлены четыре слота и поддержка типа DDR4. Максимальный объем ОЗУ увеличился до 64 Гб. В целом есть возможность подключения сразу двух видеокарт. С одной стороны, этот вариант кажется довольно ограниченным, а с другой — вполне обычным решением для среднестатистического геймера. Ведь если игроку понадобится что-то большее, то он, скорее, будет выбирать материнскую плату на порядок выше.
В плане разгонного потенциала эта материнская плата Gigabyte отзывы получила хорошие. Нельзя сказать, что улучшение показало небывалые результаты, но они вполне удовлетворительны, особенно касательно автоматического разгона.
Вообще, модель GA-Z170X-Ultra Gaming, которая пусть и не отличается особыми характеристиками, все же стала отличным вариантом для тех, кто хотел бы приобрести плату с наиболее выгодным сочетанием качества и производительности. В принципе, для того чтобы собрать игровой ПК, у этой модели есть все.
Возможна поддержка конфигураций SLI и CrossFireX. Возможна поддержка одновременно четырех слотов для ОЗУ с рабочей частотой до 3866 МГц. Контакты процессора получили золотое напыление для увеличения срока эксплуатации. Есть и достаточное количество различных портов и слотов. А приятным дополнением стало наличие крутой красной подсветки.
Дорогой вариант
А вот самой лучшей материнской платой на чипсете Z170 в нынешнее время можно считать Gigabyte GA-Z170X-Gaming G1. Вариант отлично подойдет для тех, кто собрался создать себе геймерскую машину и обновить материнскую плату. Gigabyte, как обычно, много времени уделил внешнему виду, но и не забыл о хорошей начинке и качественных материалах. Единственная причина, которая может остановить покупателя – это достаточно высокая цена.
Особенности
Эта материнская плата получила формат E-ATX, который полностью удовлетворяет все последние технологии и желания потребителей. Так как модель является флагманской не только среди более дешевых моделей, но и в своем ценовом сегменте, она получила всевозможные порты, разъемы и слоты. Также поддерживает огромное количество полезных для геймера технологий.
Она работает на сокете LGA1151, чипсетом служит Intel Z170 Express, который дополнительно работает с PLX PEX8747. Оперативная память здесь применяется типа DDR4. Под неё выделено четыре слота и поддержка двух каналов. В итоге можно оснастить ПК 64 Гб оперативки.
Вообще, все элементы находятся в привычных местах, их легко найти, подключение материнской платы Gigabyte не вызовет трудностей. К тому же в коробке, помимо огромного количество разных кабелей, переходников, есть и доступное руководство пользователя.
Разгонный потенциал не показал особо удивительных результатов. Тем не менее он у модели есть. Вообще, модель получилась чересчур роскошной. Покупателю и вправду придется хорошенько раскошелиться. Платформа Skylake зачастую требует больших вложений, зато они направлены на отличный результат.
Отзывы
Сейчас выбор материнской платы во многом зависит от целей, которые преследует пользователь. Компания Gigabyte имеет модели «материнок» не только для геймеров. Производитель разработал и достаточно бюджетные вариации для тех, кто желает собрать ПК самостоятельно, чтобы сэкономить.
Все же более лестные отзывы покупатели оставляют о модели Gigabyte GA-Z170X-Gaming G1. Единственное, чем они были огорчены, так это стоимостью. В остальном модель этой платы обеспечивает стабильную и быструю работу, она имеет неплохой комплект поставки, а также многими любимый порт Thundebolt. Те, у кого корпус ПК имеет стеклянную крышку, обрадуются яркому дизайну платы.
Кстати, бюджетная модель Gigabyte Z170-HD3 также получила хорошие отзывы от покупателей. Этот вариант платы больше всего привлекает своей ценой. За флагманский чип от Intel покупатель платит около 7 тысяч рублей. Карта также сделана качественно, на ней есть все необходимые порты. Многие остались довольны отстуствием DDR4, так как переход с DDR3 мог бы быть слишком дорогостоящим. Единственное, с чем возникали проблемы, так это с непривычным интерфейсом BIOS.
Видеокарта gigabyte d33006 в Севастополе
- Видеокарты
- Частота видеокарты
- Титан видеокарты
- Мобильные видеокарты
- Монитор видеокарты
- Бесшумные видеокарты
AMD Radeon RX 560 (14CU); частота процессора: 1189 МГц (1199 МГц, в режиме Boost); частота памяти: 7000МГц; объём видеопамяти: 4Гб; тип видеопамяти: GDDR5; DirectX 12/OpenGL 4.5; доп
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE AMD Radeon RX 560 (14CU), GV-RX560O.
профессиональная, ядро: 1244 МГц, память: 4096 МБ, GDDR5, 7000 МГц, 256 бит, DVI, DisplayPort x3, HDMI
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE Radeon RX 570 1244MHz PCI-E 3.0 409.
Название видеокарты: NVIDIA GeForce RTX 2060, игровая, линейка: GeForce, разработчик видеокарты: NVIDIA, объем видеопамяти: 6 ГБ, тип памяти: GDDR6, разрядность шины памяти: 192 бит, частота видеопроцессора: 1770 МГц, частота памяти: 14000 МГц, Версия PCI Express: 3.0.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce RTX 2060 1770MHz PCI-E 3.0.
ядро: 1890 МГц, память: 8192 МБ, GDDR6, 14140 МГц, 256 бит, DisplayPort x3, HDMI
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce RTX 2080 1890MHz PCI-E 3.0.
Название видеокарты: NVIDIA GeForce RTX 2080 Ti, игровая, линейка: GeForce, разработчик видеокарты: NVIDIA, объем видеопамяти: 11 ГБ, тип памяти: GDDR6, разрядность шины памяти: 352 бит, частота видеопроцессора: 1545 МГц, частота памяти: 14000 МГц, Версия PCI Express: 3.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce RTX 2080 Ti 1545MHz PCI-E 3.
ядро: 1632 МГц, память: 11264 МБ, GDDR5X, 11448 МГц, 352 бит, DVI, DisplayPort x3, HDMI
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce GTX 1080 Ti 1632MHz PCI-E 3.
Название видеокарты: NVIDIA GeForce GTX 1660, игровая, линейка: GeForce, разработчик видеокарты: NVIDIA, объем видеопамяти: 6 ГБ, тип памяти: GDDR5, разрядность шины памяти: 192 бит, частота видеопроцессора: 1830 МГц, частота памяти: 8002 МГц, Версия PCI Express: 3.0, т.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce GTX 1660 1830MHz PCI-E 3.0.
Видеокарта NVIDIA GeForce GTX 1660 Ti 6144 МБ видеопамяти GDDR6 частота ядра/памяти: 1800/12000 МГц разъемы DVI, HDMI, DisplayPort x3 поддержка DirectX 12, OpenGL 4.6, Vulkan работа с 4 мониторами
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce GTX 1660 Ti 1800MHz PCI-E 3.
Название видеокарты: NVIDIA GeForce RTX 2070, игровая, линейка: GeForce, разработчик видеокарты: NVIDIA, объем видеопамяти: 8 ГБ, тип памяти: GDDR6, разрядность шины памяти: 256 бит, частота видеопроцессора: 1620 МГц, частота памяти: 14000 МГц, Версия PCI Express: 3.0.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce RTX 2070 1620MHz PCI-E 3.0.
Техпроцесс: 16 нм; Тип видеокарты: игровая, для майнинга; Графический процессор: GeForce GTX 1060; Частота графического процессора: 1582; Количество потоковых процессоров: 1152; Объем видеопамяти: 3072Mb; Тип видеопамяти: GDDR5; Разрядность шины видеопамяти: 192 Bit; Ча.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта Видеокарта GigaByte GeForce GTX 1060 GV-N106.
ядро: 1300 МГц, память: 4096 МБ, GDDR5, 7000 МГц, 128 бит, DVI, DisplayPort, HDMI
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE Radeon RX 560 1300MHz PCI-E 3.0 409.
ядро: 1544 МГц, память: 11264 МБ, GDDR5X, 11010 МГц, 352 бит, DVI, DisplayPort x3, HDMI
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce GTX 1080 Ti 1544MHz PCI-E 3.
GIGABYTE GeForce GTX 1050 Ti — линейка очень мощных, хотя и не самых топовых видеокарт, представленных на рынке. Такая модель позволит вам запускать большинство современных игр на высоких настройках, при этом не ущемляя себя в производительности. На борту данного агрега.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE GeForce GTX 1050 Ti D5 4G GV-N105TD.
nVidia GeForce 210 ; частота процессора: 590 МГц; частота памяти: 1200МГц; объём видеопамяти: 1Гб; тип видеопамяти: DDR3; DirectX 10.1/OpenGL 3.1; доп
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE nVidia GeForce 210 , GV-N210D3-1GI.
ядро: 1365 МГц, память: 8192 МБ, GDDR5, 8000 МГц, 256 бит, DVI, DisplayPort x3, HDMI
Самовывоз, Почта РФ, Курьером, Логистическая компания
Видеокарта GIGABYTE Radeon RX 580 1365MHz PCI-E 3.0 819.
Материнская плата: схема и характеристики
Материнская плата — базовый элемент архитектуры современного ПК, представляет собой многоуровневую плату с предустановленным набором микросхем системной логики, служит для объединения комплектующих в единую систему (компьютер).
Логическая схема материнской платы
Любая материнская плата имеет стандартизированную общепринятую архитектуру, которая обеспечивает совместимость между множеством комплектующих.
Основным элементом логической схемы материнской платы является чипсет, от которого зависит стабильная и слаженная работа всех компонентов ПК. Чипсет содержит северный и южный мосты. Первый, отвечает за взаимодействие процессора с оперативной памятью и видеокартой. Второй, за работу шин PCI и PCI-Express, контроллеров: SATA, USB, FireWire, Ethernet, Audio и т.д., а также взаимодействует с базовой системой ввода-вывода (BIOS).
Схема материнской платы включает в себя множество слотов для установки дочерних комплектующих. Так, для установки процессора используется специальное гнездо — сокет (socket). Чтобы задействовать оперативную память, её достаточно разместить в специальных слотах, которые, как правило, находятся справа от гнезда процессора. Видеокарта, размещается в слоте x16 шины PCI-Express. Прочие комплектующие выпускаются под слоты PCI-Express x1 и PCI. Шина PCI является устаревшей и присутствует в дешевом сегменте материнских плат. Для подключения жёстких дисков применяются SATA-разъёмы. Помимо этого, материнская плата имеет коннекторы для подключения: фронтальной панели системного блока, индикаторов, кнопок старта и перезагрузки системы, а также разъёмы для подключения блока питания и системы охлаждения.
Основные характеристики материнской платы
Форм-фактор
При выборе материнской платы, в первую очередь обратите внимание на её форм-фактор: E-ATX, Standard ATX или просто ATX, micro-ATX, mini-ITX и mini-STX. Системная плата, элементарно, должна поместиться в ваш системный блок. Корпус должен строго соответствовать форм-фактору материнской платы для обеспечения наилучшей совместимости.
Сокет
Следующее, на что нужно обратить внимание — это процессорный разъем. Сокет является важным параметром и должен соответствовать сокету процессора. Будьте внимательны! Выбор правильного сокета зависит не только от фирмы производителя — Intel или AMD, но и от линейки которой принадлежит конкретный процессор.
Оперативная память
Учитывайте такие характеристики, как число слотов для установки планок оперативной памяти. От этого параметра, зависит сможете ли вы в будущем увеличить объем ОЗУ своего ПК «безболезненно». При необходимости, вы просто добавите планку памяти в свободный слот и вам не придётся менять оперативную память полностью, что весьма накладно. Что касается максимальной частоты, на которой работает ОЗУ, её должен поддерживать не только контроллер памяти материнской платы, но и процессор. На данный момент, актуальными высокоскоростными характеристиками обладает стандарт памяти DDR4.
Слоты шины PCI-Express и PCI
Если вы планируете установку двух видеокарт, позаботьтесь о наличии минимум двух слотов PCI-Express x16. Прочие платы, как правило, выпускаются под формат PCI-Express x1. К ним можно отнести: звуковые карты, Wi-Fi-модули, DVB-S2 карты (для работы со спутниковым сигналом) и т.д. Присутствие или отсутствие слотов шины PCI не столь критично. Стандарт считается устаревшим, а разъём может понадобиться лишь в том случае, если вы обладаете платой расширения использующей данный слот.
Интерфейс SATA
Материнская плата должна поддерживать интерфейс SATA-III (6 Гбит/с) для подключения HDD и/или высокоскоростных SSD дисков. Чем больше SATA-разъёмов установлено на материнской плате, тем больше жестких дисков вы сможете задействовать.
Интерфейсные разъемы на задней панели
Чем большее число интерфейсных разъемов и их разновидностей, тем лучше.
Функция разгона (overclocking)
Данная функция пригодится в том случае, если вы будете использовать процессор со свободным множителем.

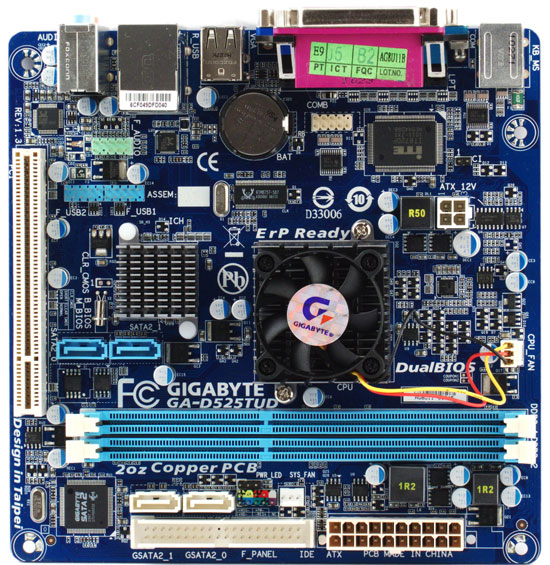

Системная плата Gigabyte D525TUD на процессоре Intel Atom второго поколения
Возможно, это прозвучит кощунственно для членов клуба ежегодного апгрейда, однако компьютеры очень часто меняют не только по причине нехватки их мощности. Особенно это касается корпоративного рынка, где до сих пор трудятся системы на базе Pentium 4 (и то — купленные потому, что ничего младше уже не было). Временами они выходят из строя, ремонтопригодность системного блока пятилетней давности близка к нулю (вот где сейчас искать материнскую плату с Socket 478 или Socket 754/939?), так что приходится покупать новый компьютер. Но платить за избыточную производительность хотят далеко не все. А вот за компактность и низкое энергопотребление уже готовы многие. То есть пусть компьютер будет медленным, зато маленьким и тихим 🙂 Идеальным претендентом на эту роль является Intel Atom; в особенности — его двухъядерные модификации. Да, конечно, производительность все равно не выдающаяся, но на практике часто вполне достаточная, а по части комфорта способность худо-бедно справляться с четырьмя потоками вычислений — уже прогресс сравнительно с каким-нибудь старым Celeron. Встроенное видеоядро последних модификаций не хватает звезд с неба, но уж куда лучше интегрированного в чипсеты типа Intel 845G и его ровесников. И т. д. и т. п.
Единственное, что иногда мешает отдаться новым технологиям — слишком уж они «новые» для имеющегося периферийного оборудования. Не нужны в таких условиях слоты расширения PCIe x1, несколько видеовыходов (тем более, цифровых), USB 3.0 и тому подобное, зато крайне востребованными могут оказаться устаревшие порты LPT, COM и PS/2. Ну и слот PCI на пару с поддержкой РАТА для старой оптики (а то и винчестера) также будут не необходимыми, но желательными компонентами.
По-видимому, именно из таких соображений исходили в компании Gigabyte, приступая к выпуску трех моделей системных плат на базе платформы Pine Trail. Во всяком случае, это можно утверждать, глядя на то, что получилось в итоге 🙂 Впрочем, продукты будут интересны и некоторым энтузиастам, но, как нам кажется, основное их предназначение — офисы. Чего уже вполне достаточно для массового спроса, поэтому познакомимся с устройствами поподробнее.
Особенности платы
Линейка включает в себя три модели, однако, на наш взгляд, наиболее интересной среди них является старшая, которую мы и рассматривали — D525TUD на базе самого быстрого Atom D525. У двух других, впрочем, есть свои сильные стороны, поскольку D510UD снабжена чуть более медленным процессором D510, рассчитана на DDR2 и лишена поддержки технологии 3x USB Power, а D425TUD основана на одноядерном Atom D425. Соответственно, D510UD будет полезна, если DDR2 уже есть (причем достаточно и памяти с частотой 533 МГц, которая вполне может остаться от компьютера с платой на базе какого-нибудь 915G), а младшая — если бюджет сильно ограничен. Однако с точки зрения изучения возможностей платформы, достаточно и старшего ее варианта.
Насколько, кстати, актуальна технология 3x USB Power в этом классе продукции? Как нам кажется, не слишком — USB-порты вообще нередко будут отключены целиком и полностью из соображений безопасности, а необходимость в подключении внешнего винчестера, как правило, возникает еще реже, чем появляется таковая возможность 🙂 C другой стороны, кто-то может выбрать эту платформу для личного использования, например, в многодисковом NAS, к которому внешние накопители таки подключать иногда нужно. Кроме того, популярность зарядки различных мобильных устройств от USB крайне высока, большинство таковых поддерживают «быструю» зарядку при наличии на порту хотя бы 1 А или около того, так что считать поддержку 3x USB Power бесполезной никак нельзя. Пусть и пользы от нее меньше, чем в полноразмерных мультимедийных моделях.
В отличие от многих производителей, ограничивающих системы на Atom пассивным охлаждением, в Gigabyte решили перестраховаться и установили на процессор «полноценный» кулер с вентилятором. Обратите внимание, что, в противоположность некоторым представителям предыдущего поколения, вентилятор вернулся на свое законное место: чипсет здесь рассеивает всего до 2 Вт энергии, так что мог бы обойтись вообще без радиаторов. Впрочем, инженеры Gigabyte на всякий случай снабдили его этим элементом — хуже точно не будет. По-видимому, так же можно было поступить и с процессором, ведь и его тепловыделение менее 10-13 Вт. Однако ассортимент корпусов Mini-ITX очень велик, не все из них снабжены хоть какой-нибудь системой активной вентиляции, так что маленький вентилятор может оказаться нелишним. Если же пользователь решит, что ему он не нужен, достаточно просто открутить четыре винтика. Аналогично, если предложенный вариант будет воспринят как недостаточно эффективный или излишне шумный (на что жалобы есть — без дополнительного продува корпуса вентилятор разгоняется до 4000 оборотов, удерживая температуру процессора на уровне 40-45 градусов под нагрузкой, но шум от него при таком раскладе становится ощутимым, пусть и не чрезмерным), его можно заменить: вентиляторов с диаметром крыльчатки 40 мм на рынке немало. Или даже совершить ту же операцию с кулером целиком, благо его схема крепления весьма лояльна к подобным процедурам: используется надежная и привычная по многим старым (и не очень) видеокартам схема с винтовым крепежом и использованием задней пластины «из угла в угол».
Поскольку Pine Trail поддерживает всего два порта SATA (чего может оказаться недостаточно для домашнего NAS) и вовсе не поддерживает РАТА (а вот это уже может привести к затруднениям в офисе — при попытке переставить CD-ROM или винчестер со старого компьютера), в Gigabyte решили несколько помочь чипсету, установив на плату привычный по другим моделям контроллер «Gigabyte SATA 2». Аналогичным образом обошлись и с сетью — чипсет поддерживает максимум 100 Мбит/с, поэтому плата обзавелась и дополнительным гигабитным контроллером. В принципе, оставшихся двух линий PCIe хватает, чтобы установить хотя бы один слот этого стандарта, однако в компании рассудили чуть по-другому, сделав выбор для единственного слота в пользу PCI. Что ж, несмотря на то, что сейчас ассортимент плат расширения для этих шин можно считать уже примерно равным, а некоторые интересные адаптеры (например, USB 3.0) встречаются только в исполнении под PCIe, поддержка «устаревшего» стандарта имеет то преимущество, что позволяет продолжать эксплуатировать «устаревшие» же (но, тем не менее, справляющиеся со своими обязанностями) платы расширения. Впрочем, есть вообще серьезные подозрения, что в большинстве инсталляций этот слот будет пустовать.
Возможно, что та же судьба постигнет и один из слотов для памяти — фактически, с тех пор, как стоимость модулей по 4 ГБ опустилась до того же уровня, что и у пары по 2 ГБ, практический смысл в наличии двух слотов может заключаться только в использовании уже имеющихся модулей — контроллер в новых Atom все равно одноканальный. С другой стороны, два лучше одного, поскольку такое решение является более гибким. Тем более что компактность нынешней платформы позволяет использовать стандартные слоты DIMM DDR3 (или DDR2 в модели D510UD), так что вопрос утилизации уже имеющейся памяти может быть вполне актуальным.
Что выглядит несколько странно, так это использование для питания 20-контактного разъема. Понятно, что 24 контакта не сильно-то нужны и на полноразмерных платах с топовыми процессорами (не говоря уже о миниатюрном решении, которому пары десятков ватт — «выше крыши»), однако… Однако производители бюджетных блоков питания в своей продукции в последнее время чаще применяют именно 24-контактный коннектор, причем зачастую монолитный, так что совместимость с новыми блоками питания — не очень. Поэтому мы предпочли бы увидеть решение, безоговорочно совместимое с любыми БП, каковым является как раз 24-контактный разъем.
А вот на фирменных технологиях в компании экономить не стали. 3x USB Power мы уже упоминали выше, но ею дело не ограничивается. Во-первых, Ultra Durable 3, подразумевающая увеличенную толщину слоев питания и заземления в печатной плате, полимерные конденсаторы японского производства с повышенным сроком службы, полевые транзисторы с низким сопротивлением открытого канала, дроссели с ферритовым сердечником. Опять же — можно долго обсуждать, насколько это будет востребовано в плате такого класса (тем более что никаких разгонных возможностей производитель нам, вопреки обыкновению, не предлагает), однако вряд ли кто-то станет утверждать, что эти особенности являются бесполезными. Во-вторых, привычная по прочим платам Gigabyte технология DualBIOS, относящаяся к тем разработкам, польза которых неочевидна лишь до тех пор, пока не потребуется на практике 🙂 Впрочем, все они нам уже знакомы, благо в топовых моделях компании дебютировали давно. Но сам факт использования «продвинутых» решений во всем спектре материнских плат, безусловно, приятен.
Функциональность
Плата основана на чипсете Intel NM10 Express (единый мост NM10), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для расширения базовой функциональности (у этого решения — весьма скромной), на плате присутствует некоторое количество дополнительных контроллеров:
- интегрированный звук, на базе 8-канального (7.1 или 5.1+2) HDA-кодека Realtek ALC888B с непосредственной возможностью подключения акустики 5.1 и поддержкой максимальной конфигурации при использовании внутреннего коннектора HD Audio и корпусных разъемов;
- контроллер «Gigabyte SATA 2» (на самом деле, перемаркированная микросхема JMicron JMB363 с интерфейсом PCIe x1), с поддержкой одного канала (на два устройства) IDE (PATA), включая CD/DVD-приводы, и двух портов SATA300;
- сетевой контроллер, на базе микросхемы Realtek RTL8111Е (интерфейс PCIe x1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet).
Как уже было написано выше, без дополнительных портов SATA большинство пользователей могло бы и обойтись, а вот PATA окажется приятным дополнением для владельцев устаревших накопителей. Тем более что JMB363 — решение проверенное и отлаженное. Самое главное — не создающее ни малейших проблем при работе как оптических накопителей, так и жестких дисков что с PATA-, что с SATA-интерфейсом. При наличии такового желания, можно и массив RAID0 или RAID1 соорудить (чипсет такую функциональность не поддерживает).
Аналогичным образом стоит относиться и к сетевому контроллеру — гигабитный Ethernet пока еще сложно считать жизненно необходимым, так что можно было бы ограничиться и чипсетными 100 Мбит/с, однако поддержка более скоростного стандарта вполне может пригодиться. К звуковой системе нареканий тоже быть не может — в принципе, сам чип поддерживает все нужное. Стандартное тестирование качества звукового тракта мы провели, причем с использованием двух наиболее популярных частот дискретизации:
| Тест | 16 бит, 44 кГц | 16 бит, 48 кГц |
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01, −0,03 | +0,01, −0,02 |
| Уровень шума, дБ (А) | −82,5 | −82,9 |
| Динамический диапазон, дБ (А) | 82,3 | 82,5 |
| Гармонические искажения, % | 0,0035 | 0,0051 |
| Гармонические искажения + шум, дБ (A) | −76,2 | −75,6 |
| Интермодуляционные искажения + шум, % | 0,027 | 0,026 |
| Взаимопроникновение каналов, дБ | −83,1 | −81,0 |
| Интермодуляции на 10 кГц, % | 0,019 | 0,019 |
| Общая оценка | Очень хорошо | Очень хорошо |
|---|
Результаты далеко не рекордные, однако при использовании недорогой акустики несколько «зажатый» динамический диапазон вряд ли кому помешает — более важно, что уровень искажений невысок. Другой вопрос, что использовать все возможности даже этого недорогого кодека будет сложно.
Достаточно взглянуть на заднюю планку — что называется, назад в будущее: такой набор портов был присущ платам на интегрированных чипсетах образца примерно 2005-2006 года. С другой стороны, как показывает практика, именно он и интересен корпоративным заказчикам. В особенности наличие полноценных портов COM и LPT, что позволяет не мучиться с подключением старой периферии. Последовательных портов, кстати, плата поддерживает два — второй можно вывести наружу при помощи специальной планки (в комплект не входит, но является стандартной). И два порта PS/2 для старых клавиатур и мышей. Вот с новыми уже возможны проблемы: если пытаться подключить много современной периферии, всего четыре USB-порта — это не слишком серьезно: на нынешних платах их нередко сразу доступно 6-8. Здесь же их всего восемь, причем для вывода наружу второй половины придется где-то докупать планки. Или использовать разъемы на корпусе, что более удобно.
А вот по звуку прошлись как следует — стандартные аналоговые выходы позволяют подключить акустическую систему не сложнее, чем 5.1. 7.1 — только при использовании, опять же, корпусных разъемов. Цифровых выходов на плате нет. Типичный вариант с использованием HDMI-порта видеокарты (и ее опциональным соединением с самой платой) в данном случае тоже недоступен, поскольку пригодных для современных видеокарт слотов расширения на плате нет.
Ну и главный повод для расстройства — отсутствие цифровых видеовыходов. Любых — несмотря на то, что новые Atom поддерживают одновременное использование цифрового (с разрешением до 1366×768 точек) и аналогового подключения, покупателю D525TUD доступен только второй вариант. Видеокарту же, как уже сказано выше, установить не получится…
Итого
Сразу можно сказать, на какой рынок текущая линейка плат точно не нацелена — собирать на их базе медиацентр вряд ли кто-то станет. Во-первых, по причине отсутствия цифровых видео- и аудиовыходов, во-вторых же (что даже более критично), потому, что «без посторонней помощи» Atom пока еще не лучшим образом подходит для декодирования видео высокой четкости, нормально справляясь разве что с 720р. Но платы могут быть интересны и обычному домашнему пользователю, поскольку наличие дополнительных SATA-портов позволяет собирать на них недорогие, но весьма функциональные NAS. А если учесть, что большинство корпусов, поддерживающих более двух дисков, допускает и установку карт расширения, тогда имеющийся слот PCI можно занять дополнительным Ethernet-адаптером и возложить на устройство еще и функции маршрутизатора. Словом, соорудить полноценный домашний сервер, один раз настроить, установить куда-нибудь на антресоль и забыть надолго. Но все-таки нам кажется, что основным местом прописки D525TUD и ее младших сестричек будут офисы.
Как уже было сказано в начале статьи, именно при апгрейде или ремонте старых компьютеров подобные дешевые платы, отлично оснащенные в плане поддержки унаследованной периферии (а в случае D510UD — иногда и памяти), будут наиболее востребованными. И даже относительно невысокая производительность центрального процессора здесь не будет сдерживающим фактором, поскольку рекорды при таком применении не требуются, а с точки зрения обеспечения максимального комфорта в повседневной работе двухъядерный Atom D525, удобренный парой гигабайт оперативной памяти, с легкостью даст фору старым Celeron или даже Pentium 4, снабженным типичными для того времени 256 или 512 МБ. При этом можно сохранить уже имеющиеся винчестер, принтер или МФУ, мышь, клавиатуру и прочее оборудование, что не всегда удается сделать при выборе современной платформы. А экономия нескольких десятков ватт электроэнергии на каждое рабочее место, которой вполне можно пренебречь в домашних условиях, будет дополнительным стимулом модернизации в офисе, где счет компьютеров идет на десятки.
detector
