Блок питания ATX, устройство и принцип работы. Часть 1.
Так как блок питания есть неотъемлемой частью ПК, то знать подробнее про него будет интересно каждому человеку связанным с электроникой и не только. От качества БП напрямую зависит работа ПК в целом.
И так, полагаю, что надо начать с самого простого, для каких целей предназначен блок питания:
— формирование напряжения питания компонентов ПК: +3,3 +5 +12 Вольт (дополнительно -12В и -5В);
— гальваническая развязка между 220 и ПК (чтобы не бился током, и не было утечек тока при сопряжении компонент).
Простой пример гальванической развязки это трансформатор. Но для питания ПК нужна большая мощность, а соответственно и трансформатор больших размеров (комп был бы очень большим :), и переносили его бы вдвоем из за немалого веса, но нас это миновало :)).
Для построения компактных блоков используется повышенная частота тока питания трансформатора, с ростом частоты для того самого магнитного потока в трансформаторе нужно меньшее сечение магнитопровода и меньше витков. Создавать легкие и компактные БП позволяет завышенная в 1000 и больше раз частота питающего напряжения трансформатора.
Основной принцип работы БП заключается в следующем, преобразование переменного сетевого напряжения (50 Гц) в пер. напряжение высокой частоты прямоугольной формы (был бы осциллограф показал бы на примере), которое с помощью трансформатора понижается, дальше выпрямляется и фильтруется.
Блок-хема импульсного БП.
1. Блок
Преобразовывает переменные 220В в постоянные.
Состав такого блока: диодный мост для выпрямления переменного напряжения + фильтр для сглаживания пульсаций выпрямленного напряжения. А также должен быть (в дешевых БП на них экономят не впаивая, но я сразу рекомендую при переделке или ремонте их ставить) фильтр напряжения сети от пульсаций импульсного генератора, а также термисторы сглаживают скачок тока при включении.
На картинке фильтр, на схеме обозначен пунктиром, его мы встретим почти в любой схеме БП (но не всегда на плате :)).
2. Блок
Этот блок генерирует импульсы определенной частоты, которыми питается первичная обмотка трансформатора. Частота генерирующих импульсов у различных фирм производителей БП находится, где то в 30-200кГц пределах.
3. Блок
На трансформатор положены такие функции:
— гальваническая развязка;
— понижение напряжения на вторичных обмотках до необходимого уровня.
4. Блок
Этот блок преобразует напряжение, полученное от блока 3, в постоянное. Он состоит из выпрямляющих напряжение диодов и фильтра пульсаций. Состав фильтра: дроссель и группа конденсаторов. Часто для экономии конденсаторы ставят малой емкости, а дроссели малой индуктивности.
Импульсный генератор подробнее.
Схема ВЧ преобразователя состоит с мощных транзисторов, которые работают в режиме ключа и импульсного трансформатора.
БП может собой представлять однотактный и двухтактный преобразователь:
— однотактный: открывается и закрывается один транзистор;
— двухтактный: поочередно открываются и закрываются два транзистора.
Смотрим рисунок.
Элементы схемы:
R1 — сопротивление, задающее смещение на ключах. Необходимое для более стабильного запуска процесса колебаний в преобразователе.
R2 – сопротивление, ограничивающее ток базы на транзисторах, необходимо для защиты транзисторов от выхода из строя.
ТР1 — Трансформатор имеющий три группы обмоток. Первая формирует выходное напряжение. Вторая служит нагрузкой для транзисторов. Третья формирует управляющее напряжение для транзисторов.
При включении первой схемы транзистор приоткрыт совсем немного, потому, что к базе приложено положительное напряжение через резистор R1. На приоткрытом транзисторе протекает ток, который протекает через II обмотку. Ток создает магнитное поле. Магнитное поле создает напряжение в остальных обмотках. На III обмотке создается положительное напряжение, которое открывает транзистор еще больше. Процесс до тех пор происходит, пока транзистор не попадет в режим насыщения. Режим насыщения характеризуется тем, что при увеличении приложенного управляющего тока к транзистору, неизменным остается выходной ток.
Только при изменении магнитного поля генерируется напряжение на обмотках, при отсутствии изменений на транзисторе так же исчезнет и ЭДС в обмотках II и III. Когда напряжение на обмотке III пропадет, тогда и уменьшится открытие транзистора, а следовательно уменьшиться выходной ток транзистора и магнитное поле, что приведет к появлению напряжения противоположной полярности. Отрицательное напряжение на III обмотке еще больше закроет транзистор. Процесс длится пока магнитное поле не исчезнет полностью. Когда поле исчезнет, исчезнет отрицательное напряжение и процесс пойдет по кругу снова.
Двухтактный преобразователь работает так же, но так как в нем два транзистора, работающих поочередно, то такое применение повышает КПД преобразователя и улучшает его характеристики. В основном применяют двухтактные, но если надо малая мощность и габариты, а также простота, то однотактные.
Рассмотренные выше преобразователи есть законченными устройствами, но их применение усложняется разбросом различных параметров таких как: загруженности выхода, напряжения питания, и температуры преобразователя.
Управление ключами ШИМ контролером (494).
Преобразователь состоит из трансформатора Т1 и транзистора VT1. Сетевое напряжение через сетевой фильтр (СФ) подается на сетевой выпрямитель (СВ) диодный мост, фильтруется конденсатором Сф и через обмотку W1 подается на коллектор транзистора VT1. При подаче на базу транзистора импульса прямоугольной формы, он открывается и через него течет ток Iк который нарастает. Этот же ток протекающий и через первичную обмотку трансформатора Т1, приводит к тому, что увеличивается магнитный поток в сердечнике трансформатора, и наводится ЭДС самоиндукции во вторичной обмотке W2. В итоге на диоде VD появиться положительное напряжение. Увеличивая длительность импульса на базе транзистора VT1, будет увеличиваться напряжение во вторичной цепи, а если уменьшать длительность, то напряжение будет уменьшаться. Изменяя длительность импульса на базе транзистора, мы меняем выходное напряжения на W1 обмотке Т1, и осуществляем стабилизацию выходных напряжений блока питания. Нужна схема формирования импульсов запуска и управления их длительностью (широтой). Такой схемой используется ШИМ (широтно – импульсная модуляция) контроллер. ШИМ контроллер состоит из:
— задающего импульсного генератора (определяющего частоту работы преобразователя);
— схемы контроля;
— логической схемы, которая и управляет длительностью импульса;
— схемы защиты.
Это тема другой статьи.
Чтобы стабилизировать выходные напряжения БП, схема ШИМ контроллера «должна знать» величину выходных напряжений. Для этого используется цепь обратной связи (или цепь слежения), выполненная на оптопаре U1 и резисторе R2. Увеличение напряжения во вторичной цепи трансформатора Т1 приведет к увеличению интенсивности излучения светодиода, а следовательно уменьшению сопротивления перехода фототранзистора (входящих в состав оптопары U1). Это приводит на резисторе R2 включенном последовательно фототранзистору к увеличению падения напряжения, и уменьшению напряжения на выводе 1 ШИМки. Уменьшение напряжения заставляет логическую схему, составляющую ШИМ, увеличивать длительность импульса, пока напряжение на 1-м выводе не будет соответствовать заданным параметрам. Процесс обратный, когда напряжение уменьшается.
Есть две реализации цепей обратной связи:
— «непосредственная» на схеме выше, обратная связь снимается непосредственно с вторичного выпрямителя;
— «косвенная» снимается непосредственно с дополнительной обмотки W3 (смотрите рисунок ниже);
Изменение напряжения на вторичной обмотке приведет к изменению его на обмотке W3, которое через R2 передается на 1 вывод ШИМки.
Ниже приведена реальная схема БП.
1. Блок
Выпрямляет и фильтрует переменное напряжение, а также здесь находится фильтр от помех которые создает сам БП.
2. Блок
Этот блок формирует +5VSB (дежурное напряжение), а также питает контролер ШИМ.
3. Блок
На третий блок (ШИМ — контролер 494) положены такие функции:
— управление транзисторными ключами;
— стабилизация выходных напряжений;
— защита от короткого замыкания.
4. Блок
В состав этого блока входят два трансформатора, и две группы транзисторных ключей.
Первый трансформатор формирует напряжение управления для выходных транзисторов.
1 группа транзисторов усиливает генерируемый сигнал TL494 и передает его первому трансформатору.
2 группа транзисторов нагружена на основной трансформатор, на котором формируются основные напряжения питания.
5. Блок
В состав этого блока входят диоды Шоттки для выпрямления выходного напряжения трансформатора, а также фильтр низких частот. В состав ФНЧ входят электролитические конденсаторы больших емкостей (зависит от производителя БП) и дросселей, а также резисторов для разрядки этих конденсаторов при выключенном БП.
Немного о дежурке.
Различиями между блоками стандарта АТХ от БП стандарта АТ в том, что БП АТХ стандарта имеют источник дежурного напряжения питания. На 9 контакте (20 контактного, фиолетовый провод) разъема вырабатывается напряжение +5VSB которое идет на мат плату для питания схемы управления БП. Эта схема осуществляет формирования сигнала «PS-ON» (14 контакт разъема, зеленый провод).
В данной схеме преобразователь работает на частоте, определяемой в основном параметрами трансформатора Т3 и номиналами элементов в базовой цепи ключевого транзистора Q5 — емкостью конденсатора С28 и сопротивлением резистора начального смещения R48 [1]. Положительная обратная связь на базу транзистора Q5 поступает с вспомогательной обмотки трансформатора Т2 через элементы С28 и R51. Отрицательное напряжение с этой же обмотки после выпрямителя на элементах D29 и С27, в случае если оно превышает напряжение стабилизации стабилитрона ZD1 (в данном случае 16 В) также подается на базу Q5, запрещая работу преобразователя. Таким способом выполняется контроль за уровнем выходного напряжения. Напряжение питания с сетевого выпрямителя на преобразователь поступает через токоограничительный резистор R45, который при его выходе из строя можно заменить предохранителем на ток 500 мА, либо исключить совсем. В схеме на рис.1 резистор R56 номиналом 0.5 Ом, включенный в эмиттер транзистора Q5 является датчиком тока, при превышении тока транзистора Q5 выше допустимого напряжение с него через резистор R54 поступает на базу транзистора Q9 типа 2SC945 открывая его, и тем самым запрещая работу Q5. Подобным образом осуществляется дополнительная защита Q5 и первичной обмотки Т3. Цепочка R47C29 служит для защиты транзистора Q5 от выбросов напряжения. В качестве ключевого транзистора Q5 в указанной модели БП применяются транзисторы KSC5027.
В предыдущей моей статье БП был на аналогичных элементах (дежурка).
А теперь рассмотрим БП вживую.
1. Элементы фильтра сети от помех генерируемых БП.
2. Диодный мост, выпрямляющий переменные 220В.
3. Емкости фильтра сетевого напряжения.
4. Радиатор для выходных транзисторов преобразователя, а также транзистора преобразователя дежурки.
5. Основной трансформатор: развязка с сетью и формирование всех напряжений.
6. Трансформатор для формирования управляющего напряжения выходных транзисторов.
7. Трансформатор преобразователя, формирующий дежурное напряжение.
8. Радиатор для диодов Шоттки.
9. Микросхема ШИМ – контролера.
10. Фильтры выходных напряжений (электролитические конденсаторы).
11. Дроссели фильтра выходных напряжений.
На этом пока остановлюсь. Всем спасибо за столь долгое внимание.
Надеюсь хоть кому то принес пользу 🙂 Жду комментариев и предложений по дополнению.
Продолжение будет.
Устройство блока питания компьютера. Фильтр ЭМП.

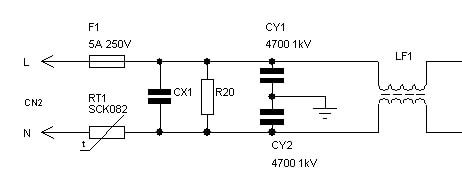

Устройство блока питания компьютера включает в себя фильтр ЭМП — это входной фильтр блока питания подавляет два типа электромагнитных помех: синфазных (common-mode) и дифференциальных (differential-mode). Для первого типа характерно течение тока в одном направлении, а во втором случае ток течет в разных направлениях.
Дифференциальные помехи подавляются с помощью включенного параллельно нагрузке конденсатора СХ, представляющий собой пленочный конденсатор. Иногда на провода вешают дроссель, выполняющий ту же функцию.
Устройство блока питания также в себя включает конденсаторы CY, которые образуют фильтр синфазных помех. Они соединяют линии питания в общей точке с землей и так называемым синфазным дросселем (LF1 на схеме), в обмотках которого ток течет в одном направлении, тем самым создавая сопротивление для таких помех.
Дешевые модели блоков питания оснащают минимальным набором деталей фильтра, а дорогие имеют повторяющиеся звенья. В прошлом фильтр ЭМП и вовсе не входил в устройство блока питания. Даже сейчас можно встретить дешевый блок питания без фильтра, но такие курьезные случаи за годы значительно уменьшились. Являясь мощным источником помех, такой блок питания будет негативно влиять на включенную в бытовую сеть технику.
Устройство блока питания хорошего качества включает в себя детали, защищающие владельца или сам блок питания от повреждений. Как правило, используется плавкий предохранитель, защищающий от короткого замыкания (F1). При срабатывании предохранителя, блок питания перестанет быть защищаемым объектом. В случае короткого замыкания пробивает ключевые транзисторы, поэтому необходимо предотвратить возгорание электропроводки. Сгоревший предохранитель будет уже бессмысленно менять заменять.
Для защиты от кратковременных скачков напряжения используется варистор (MOV – Metal Oxide Varistor). К сожалению, устройство блока питания не включает в себя защиту от длительного повышения напряжения, поэтому используют внешние стабилизаторы, оснащенные трансформатором внутри.
Конденсатор в цепи PFC после выпрямителя способен сохранять существенный заряд в случае отключения от питания. Для безопасности устанавливается разряжающий резистор большого номинала. Иногда в устройство блока питания интегрируется управляющая схема, не дающая заряду утекать в процессе работы устройства.
Присутствие фильтра в блоке питания для компьютера и другой компьютерной техники означает то, что покупка варисторного фильтра вместо удлинителя не имеет смысла. Они имеют одинаковую начинку. Главное условие для комфортного использования — это нормальная трехконтактная проводка с заземлением, иначе соединенные с землей конденсаторы CY просто не смогут нормально функционировать.
Распределение нагрузки и возможные неисправности
Напряжение, выдаваемое источником питания, предназначено для различных нагрузок. Таким образом, в зависимости от конфигурации конкретного ПК, потребление энергии в каждой цепи источника питания может меняться. Именно поэтому в технических характеристиках БП указывается не только общая мощность устройства, но и максимальное потребление электротока для каждого типа выходного напряжения.
При апгрейде «железа» ПК следует помнить об этом факте. Например, установка мощного современного видеоускорителя приводит к резкому повышению нагрузки в цепи 12 В. Чтобы ПК работал корректно, возможно потребуется и замена блока питания. Чаще всего неполадки с работой БП связаны со старением элементов его конструкции либо существенным недостатком мощности.
Не стоит забывать и о том, что перегрев выходного каскада может быть связан с накоплением большого количества пыли внутри блока питания. Электролитические конденсаторы, установленные в сетевом выпрямителе и выходных каскадах, больше других деталей склонны к старению.
В первую очередь это касается продукции малоизвестных брендов, использующих дешевые комплектующие. По сути, именно элементная база и качество деталей отличает хорошие устройства от дешевых. Провести ремонт БП самостоятельно может только человек, имеющий определенный набор знаний в области электроники. Однако современные устройства, изготовленные известными брендами, отличаются высокой надежностью. При соблюдении правил обслуживания ПК, проблемы с ними возникают очень редко.
Блока питания стандарта ATX
АТХ блок питания в компьютере сейчас можно встретить наиболее часто. Так как они доминанты на рынке, скорее всего в вашем системном блоке стоит именно такой.
Вот так выглядит структурная схема компьютерных блоков питания типа АТХ.
- Сетевого фильтра. В него поступает электричество из розетки.
- Двухпозиционный выключатель. Это — кнопка, находящаяся сзади, она отвечает за запуск блока. Присутствует не всегда.
- Выпрямитель. Это — диодный мост, который преобразует переменное напряжение в постоянное.
- Высоковольтный фильтр. Набор силовых конденсаторов, гасящих остаточные импульсы.
- Ключ. Размыкает и замыкает цепь.
- Трансформатор. Он понижает напряжение до необходимых 12 и 5 вольт. Вот так выглядит распиновка штекера АТХ блока питания от компьютера.
Отдельно стоит знать о распиновке. Цветами обозначаются электрические линии (3,3, 5 и 12 вольт). Если необходимо запустить блок питания компьютера без материнской платы, можно воспользоваться перемычкой. Если замкнуть любой зеленый (PS ON) и черным (СОМ), БП запустится самостоятельно. Нужна лишь дополнительная нагрузка — в виде дисковода.
Для примера, вот принципиальная схема бп для компьютера на 350w.
Сетевой фильтр и выпрямитель.
Отсюда, собственно, и начинается блок питания. С сетевого шнура и вилки. Вилка используется, естественно, по «евростандарту» с третьим заземляющим контактом.
Следует обратить внимание, что многие недобросовестные производители в целях экономии не ставят конденсатор С2 и варистор R3, а иногда и дроссель фильтра L1. То есть посадочные места есть, и печатные дорожки тоже, а деталей нет. Ну, вот прям как здесь.
Как говорится: «No comment «.
Во время ремонта желательно довести фильтр до нужной кондиции. Резисторы R1, R4, R5 выполняют функцию разрядников для конденсаторов фильтра после того как блок отключен от сети. Термистор R2 ограничивает амплитуду тока заряда конденсаторов С4 и С5, а варистор R3 защищает блок питания от бросков сетевого напряжения.
Стоит особо рассказать о выключателе S1 («230/115»). При замыкании данного выключателя, блок питания способен работать от сети с напряжением 110. 127 вольт. В результате выпрямитель работает по схеме с удвоением напряжения и на его выходе напряжение вдвое больше сетевого.
Если необходимо, чтобы блок питания работал от сети 220. 230 вольт, то выключатель S1 размыкают. В таком случае выпрямитель работает по классической схеме диодный мост. При такой схеме включения удвоения напряжения не происходит, да это и не нужно, так как блок работает от сети 220 вольт.
В некоторых блоках питания выключатель S1 отсутствует. В других же его располагают на тыльной стенке корпуса и помечают предупреждающей надписью. Нетрудно догадаться, что если замкнуть S1 и включить блок питания в сеть 220 вольт, то это кончится плачевно. За счёт удвоения напряжения на выходе оно достигнет величины около 500 вольт, что приведёт к выходу из строя элементов схемы инвертора.
Поэтому стоит внимательнее относиться к выключателю S1. Если предполагается использование блока питания только совместно с сетью 220 вольт, то его можно вообще выпаять из схемы.
Вообще все компьютеры поступают в нашу торговую сеть уже адаптированными на родные 220 вольт. Выключатель S1 либо отсутствует, либо переключен на работу в сети 220 вольт. Но если есть возможность и желание то лучше проверить. Выходное напряжение, подаваемое на следующий каскад составляет порядка 300 вольт.
Можно повысить надёжность блока питания небольшой модернизацией. Достаточно подключить варисторы параллельно резисторам R4 и R5. Варисторы стоит подобрать на классификационное напряжение 180. 220 вольт. Такое решение сможет уберечь блок питания при случайном замыкании выключателя S1 и включении блока в сеть 220 вольт. Дополнительные варисторы ограничат напряжение, а плакий предохранитель FU1 перегорит. При этом после несложного ремонта блок питания можно вернуть в строй.
Конденсаторы С1, С3 и двухобмоточный дроссель на ферритовом сердечнике L1 образуют фильтр способный защитить компьютер от помех, которые могут проникнуть по сети и одновременно этот фильтр защищает сеть от помех, создаваемых компьютером.
