Конструктор LEGO Boost 17101 и его устройство

Приближается Новый Год и наступила пора искать подарки. Для подрастающих робототехников сейчас доступны самые разные конструкторы, наборы и уже готовые роботы.
Но выбирая подарок для ребёнка — первым делом думаешь о конструкторе LEGO.
А если рассматривать LEGO и роботов, то, разумеется, первым на ум приходит конструктор LEGO Mindstorms.
Однако, серьёзная цена (от 20 тыс. р.), возрастные ограничения 10+ и угрожающий дизайн версии EV3 — заставляют рассмотреть другие варианты.
Следующим, находится образовательный набор — LEGO WeDo 2.0.
Но опять же — цена (от 13 тыс. р.) и направленность набора на использование в рамках детских робототехнических кружков — заставляют продолжить поиски.
И вот, наконец, находится очень привлекательный вариант для новогоднего подарка — набор для конструирования и программирования — LEGO Boost 17101.

Более доступная цена (от 7 тыс. р.), возрастная категория 7+ и очень привлекательный дизайн — ставят этот конструктор в фавориты в роли новогоднего подарка подрастающему робототехнику.

Что же это за конструктор?

Детали набора

Если вспомнить, то в наборе LEGO WeDo 2.0 было всего 280 деталей, а в наборе LEGO Boost их аж 847! Внушительно. Вроде бы нужно радоваться, но когда начинаешь что-то собирать, то начинаешь просто теряться в таком огромном количестве деталей. Пока ищешь одну деталь, проходит огромное количество времени, эх, если бы детали были в коробке, да еще и каждая на своем месте… В общем, кто хочет убить время, такой набор точно для вас.

Все детали в наборе очень разные, некоторые имеют только декоративное предназначение. Но самое плохое в том, что для новых (придуманных самостоятельно) моделей они не будут особенно нужны. Тем самым большого смысла в таких деталях просто нет. Но есть и некоторые детали, которые будут нужны: зубчатые колеса, рулевые тяги, штифты, оси, угловые соединения. Мы это к чему? К тому, что нужных деталей меньше, чем ненужных, сложно выбирать из груды деталей то, что действительно со временем понадобиться ребенку. Также очень много маленьких деталей типа пластин 1х1. Как их здесь найти?

Если сравнить набор LEGO Mindstorms EV3 с набором LEGO Boost на столе, то можно заметить, что по объему они занимают одинаковое место, хотя деталей у Boost больше. Просто у набора LEGO Boost детали мельче, и из-за этого поиск деталей усложняется.

Цвета деталей у конструктора LEGO Boost очень насыщенные. Но, опять есть но. У этих различных цветов есть еще и несколько оттенков (по 2, по 3). И снова, тем самым, поиск деталей еще больше усложняется. Производители LEGO, зачем вы это сделали?

Ну да ладно, непонятно другое. Почему производители LEGO Boost из 847 деталей предоставили для сборки только 5 роботов? Нам кажется, что это не то чтобы мало, это вообще «капля в море».

Lego Boost – это программируемый набор, есть поддержка управления через телефон и компьютер.

Управление происходит через телефон, подключение через Bluetooth.

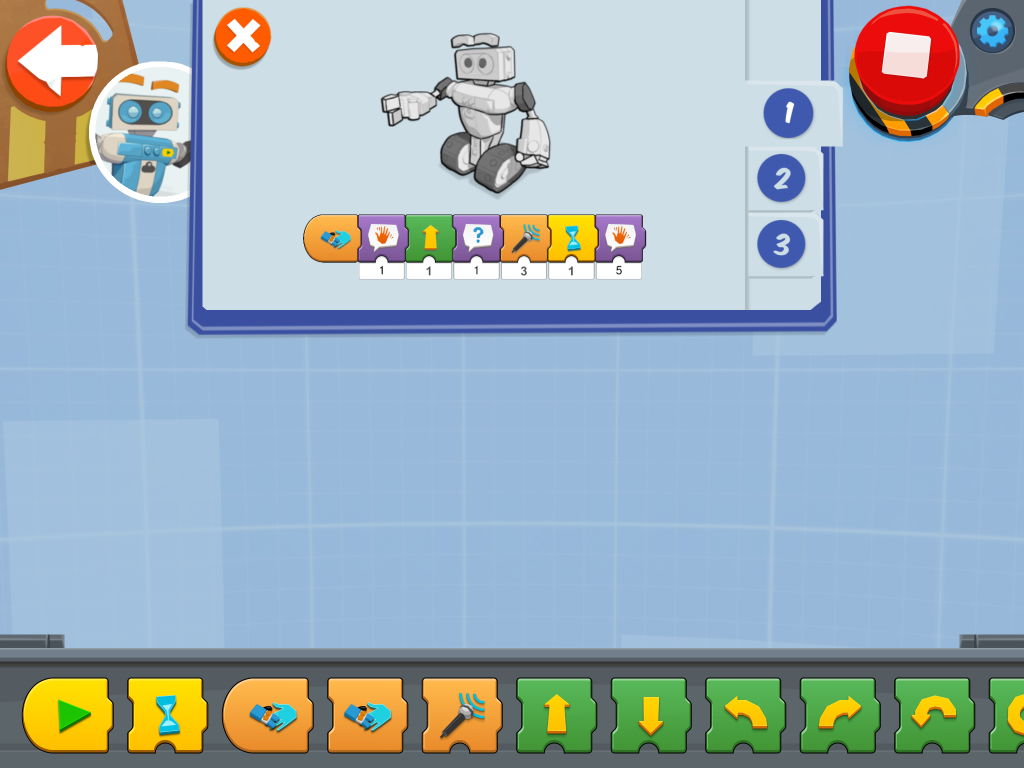

Управление происходит через построение логических команд, создаются блоки команд и запускаются на исполнение.

«Мини подсказка родителям, если карточка команды не понятна, то можно на ней зажать палец и выйдет подсказка действия этой карточки » !

Карта
В комплекте идет карта, она поделена на 6*3 кубика. За одну команду “→” происходит перемещение на один кубик в карте.

Блок управления Lego Boost запитывается от 6 ААА батареек. В комплекте не идут, сходил в ближайший магазин купил батарейки. Сама по себе Lego Boost экономная, как только приложение закрывается или свернуто, то модуль выключается.
Единственное, что я делал с этим набором, закупил батарейки, остальное все делали дети.

Как скачать LEGO Digital Designer на русском языке

Официального русификатора нет и не было. Как только появится неофициальный перевод — мы сразу добавим его. Но на сегодняшний день русской версии, к сожалению, не существует.

В LEGO Digital Designer собираемые модели можно вращать, масштабировать, удалять, приближать в пределах трехмерного рабочего пространства. В режиме предварительного просмотра пользователь имеет возможность рассмотреть и оценить готовую фигурку целиком.

Достоинством программного конструктора является режим с готовыми моделями, рассчитанный на начинающих пользователей. Здесь требуется лишь дополнять определенные сборки по шаблону — всё достаточно просто.

Преимущества именно программного издания LEGO Digital Designer перед настоящим мега-популярным конструктором очевидны — вместо разбрасывания по дому деталей, ребенок попросту сидит за экраном и имеет возможность собрать гораздо большее количество конструкций.

Скачать Lego Digital Designer последняя версия на русском языке рекомендуется детям и взрослым активно занимающиеся сборкой и конструкцией наборов Лего, но не имеющие на это достаточно большой набор реальных деталей.

Техническая поддержка по сериям решений

Исследуйте наши планы занятий комплексные STEM, Maker, программирование, информатика, социальное и эмоциональное развитие, и более! Уроки практики, имеют различные уровни сложности и продолжительности от 30 до 120 минут.

Часы работы: с Понедельника по Пятницу, с 09:00 до 18:00

Телефон: 8 495 120 21 86

Инструкции в составе набора Lego Boost

В набор входят инструкции по созданию пяти моделей:

  1. Робот Vernie (Vernie the Robot).
  2. Кошка Frankie (Frankie the Cat).
  3. Гитара (the Guitar 4000).
  4. Вездеход M.T.R.4 (the Multi-Tool Rover 4).
  5. Автосборочная линия (the Autobuilder).

Инструкции в составе набора Lego Boost

Резюме

Фотография робота Mindstorms EV3 в действии. Он похож на собачку. Его моторный кирпич заменяет головку.

Lego Boost представлен широкой публике в январь 2017 на выставке Consumer Electronics Show в Лас-Вегасе с комплектом из 543 деталей. Этот ассортимент является частью оцифровки производства Lego Group, которая началась в 2014 году с создания цифровой экосистемы. По словам производителя, он доступен с 7 лет благодаря простым программам и цели, которая является одновременно развлекательной и образовательной, которая позволяет детям изучать основы компьютерного программирования и робототехники , весело проводя время. Он отличается от Lego Mindstorms , установленного на рынке с 1998 года и ориентированного на подростков и взрослых, и моделей WeDo (pl) линейки Lego Education , предназначенных для начальных школ.

В наборах Lego Boost используются классические кубики Lego. Нет бумажного руководства, их построение возможно только через приложение для планшетов , которое также используется для программирования. Каждый робот работает благодаря Bluetooth Move Hub , моторному блоку с двумя датчиками: визуальным, определяющим расстояние, цвет и движение окружающих объектов, и звуком, подключенным к планшету. Звуки, издаваемые роботами, транслируются через громкоговоритель подключенного устройства.

Руководство

Сообщите нам, что вы думаете о ЛЕГО set 17101 Boost Робот Верни, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Как предотвратить изменение цвета игрушек Lego? проверенный Цвет пластиковых игрушек Lego меняется по двум главным причинам: длительное воздействие солнечного света или сигаретного дыма. Постарайтесь минимизировать воздействие этих факторов на ваши игрушки Playmobil.

Это было полезно ( 622 )

Как лучше всего чистить детали конструктора Lego? проверенный Lego советуют чистить детали вручную с помощью воды (не выше 40°C) и щадящего чистящего средства. Никогда не мойте детали Lego в посудомоечной или стиральной машине. Оставьте детали сушиться на воздухе. Очищайте электрические детали исключительно сухой тканью.

Приближается Новый Год и наступила пора искать подарки. Для подрастающих робототехников сейчас доступны самые разные конструкторы, наборы и уже готовые роботы.
Но выбирая подарок для ребёнка — первым делом думаешь о конструкторе LEGO.
А если рассматривать LEGO и роботов, то, разумеется, первым на ум приходит конструктор LEGO Mindstorms.
Однако, серьёзная цена (от 20 тыс. р.), возрастные ограничения 10+ и угрожающий дизайн версии EV3 — заставляют рассмотреть другие варианты.
Следующим, находится образовательный набор — LEGO WeDo 2.0.
Но опять же — цена (от 13 тыс. р.) и направленность набора на использование в рамках детских робототехнических кружков — заставляют продолжить поиски.
И вот, наконец, находится очень привлекательный вариант для новогоднего подарка — набор для конструирования и программирования — LEGO Boost 17101.

Более доступная цена (от 7 тыс. р.), возрастная категория 7+ и очень привлекательный дизайн — ставят этот конструктор в фавориты в роли новогоднего подарка подрастающему робототехнику.

Что же это за конструктор?

Набор LEGO Boost

Впервые, LEGO Boost был представлен в январе 2017 года на международной выставке электроники CES 2017 в Лас-Вегасе.

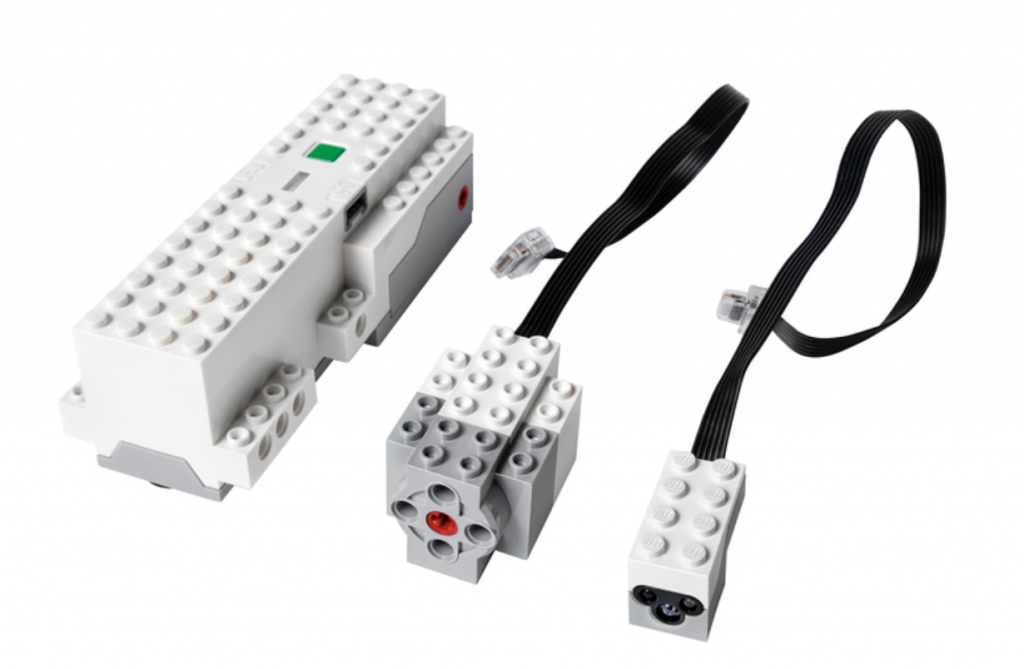

Сердцем набора является специальный электронный блок (Move Hub) у которого есть два разъёма, в которые можно подключить две дополнительные детали — двигатель и комбинированный датчик (цвета и расстояния).

Используя эти детали, можно превратить обычные пластиковые детали LEGO в интересных программируемых роботов.

Для своей работы, хаб требует 6 AAA-батареек.

Здесь следует обратить внимание, что встроенных микрофона или динамиков в Move Hub — нет, звук идёт через планшет.
Так же, следует иметь в виду, что разъемы LEGO Boost — отличаются и не совместимы с разъёмами LEGO Mindstorms EV3 (в котором испольуется 6p6c (RJ-25, RJ-12)).

Всего в состав конструктора входят 847 пластиковых детали (упакованы в 11 пронумерованных пакетиков) из которых можно по готовым инструкциям собрать одну из пяти моделей:

1. Робот Верни (Vernie the Robot).
2. Кошка Фрэнки (Frankie the Cat).
3. Гитара (the Guitar 4000).
4. Вездеход M.T.R.4 (the Multi-Tool Rover 4).
5. Автосборочная линия (the Autobuilder).


Каждая модель может выполнять какое-нибудь действие. Например, робота Верни можно запрограммировать стрелять по мишеням или танцевать, а кошку Фрэнки — мурлыкать и вилять хвостом.

Графическое программирование действий осуществляется с планшета в приложении LEGO® BOOST (совместимо с iOS (10.3 и выше), Android (5.1 и выше), Fire OS, Windows 10) через беспроводную связь Bluetooth 4.1.

Минимальные требования к планшету
* Технология Bluetooth 4.1 или выше
* двухъядерный процессор 1.4 ГГц
* 1 Гб оперативной памяти
* дисплей 4.5” или более (лучше 8”)
* микрофон
* динамик

LEGO рекомендует проверить подходит ли ваш планшет для выполнения приложения LEGO BOOST, до покупки игрушки, так как управление собранным роботом осуществляется напрямую с планшета.

Робот Верни

Самая харизматичная модель, которую можно собрать — это робот Верни, который очень сильно похож на робота из кинофильма «Короткое замыкание».

Он умеет выражать свои эмоции, умеет перемещаться (вперёд — назад, влево-вправо), по команде меняет скорость движения. Комбинированный датчик в груди робота позволяет определить расстояние и цвет предмета.
Кроме того, умеет стрелять стрелой из специального спускового устройства.

Видео сборки робота Верни из Lego Boost

Инструкция по сборке робота Верни (PDF)

Как устроен Move Hub

Сердце конструктора — умный блок Move Hub, внутри которого:
* 2 мотора с энкодерами,
* 2 порта для подключения дополнительных устройств (мотора и комбинированного датчика),
* датчик наклона,
* RGB-светодиод,
* зелёная кнопка включения,
* батарейный отсек на 6 батареек типа AAA.

Разумеется, не может не заинтересовать — как же устроен этот блок.

Как видим — основной объём блока — это батарейный отсек на 6 AAA-батареек и блок из двух мотор-редукторов.

Электронная плата основного контроллера

На плате контроллера можно разглядеть следующие основные детали:
* микроконтроллер STM32F070 RBT6 (ARM Cortex M0, 48 MHz, 16 KB RAM, 128 KB Flash),
* радиочасть — BlueNRG Bluetooth Low Energy (BLE),
* два двухканальных драйвера двигателей — LB1836 в 14-пиновом корпусе MFP14S:
— два независимых H-моста
— рабочее напряжение логики: 2.5-9.0 V
— рабочее напряжение моторов: 1.8-9.0 V
— рабочий ток: 0.5 А на канал
— максимальный ток: 1А на канал
* два оптических энкодера,
* RGB-светодиод,
* кнопка.

Можно видеть, что один из двух двухканальных драйверов двигателей предназначен для управления внутренними двигателями (A и B), а второй — используется для управления нагрузкой на внешних портах (C и D).

Внешнее программирование LEGO Boost

Становится понятно, что Move Hub только выполняет команды, поступающие ему через Bluetooth-соединение, а значит им можно научиться управлять не только из родного приложения.

Оказывается, это уже сделано. Роботом Верни можно управлять из программ на Scratch (S2Bot).

А что ещё круче — на Python при помощи библиотеки pylgbst

Для работы с BLE под ОС Windows, требуется Bluetooth-свисток BlueGiga BLED112 Bluetooth Smart Dongle.

Кроме этого, есть интерфейс для Node.js и приложение на Swift (для iOS).

Хаки LEGO Boost

Чтобы не разориться на батарейках — LEGO Boost можно запитать при помощи power-банка:

Либо, внешнего блока питания на 5В (сетодиод будет мигать о низком напряжении), но всё будет работать.

Заключение

Подводя некоторый итог, можно сказать, что конструктор LEGO Boost будет интересен не только маленьким, но и более взрослым робототехникам.
По функциональности, занимая положение где-то между WeDo и MindStorms — он не фокусируется на конструировании, а больше на управлении-программировании и играх с получившимся роботом.
С другой стороны, фактически «мозгом» робота является Bluetooth-устройство, которое просто выполняет трансляцию поступающих команд и не способно работать автономно, что вроде бы и выглядит логичным (учитывая текущую вездесущность гаджетов), но так и напрашивается на изменение.

На новый год мы подарили 5-летнему сыну набор LEGO Boost. Ребенок увлекается «мелким» лего (не Duplo) уже давно, отлично собирает по схемам и без, так что мы решили разориться на что-то более высокотехнологичное. Отмечу, что у LEGO это не первый робот. Во-первых, существует серия Mindstorms — это очень дорогие роботы с крупным электронным блоком. Также есть Educatioп WеDo — набор из деталей и компактных моторчиков, управляемых с компьютера или планшета. Эти варианты (первый для детей постарше, второй — для помладше) рассчитаны в основном на образовательные учреждения — с их помощью проводятся занятия по робототехнике.

На выставке CES 2017 датская компания показала миру своего нового робота. Набор «для конструирования и программирования» LEGO Boost 17101 рассчитан не на школы и кружки, а на обычных пользователей. Это тоже недешевый вариант (но все же дешевле WеDo и в разы дешевле Mindstorms). Первое, что бросается в глаза, — выглядят персонажи мило, как обычные сборные игрушки. Это плюс, если сравнивать со страшноватым на первый взгляд Mindstorms и WеDo, которое вообще не робот, а набор моторчиков для конструирования по своему желанию. Каждым персонажем можно управлять с планшета, создавая алгоритмы действий.

Что входит в набор?

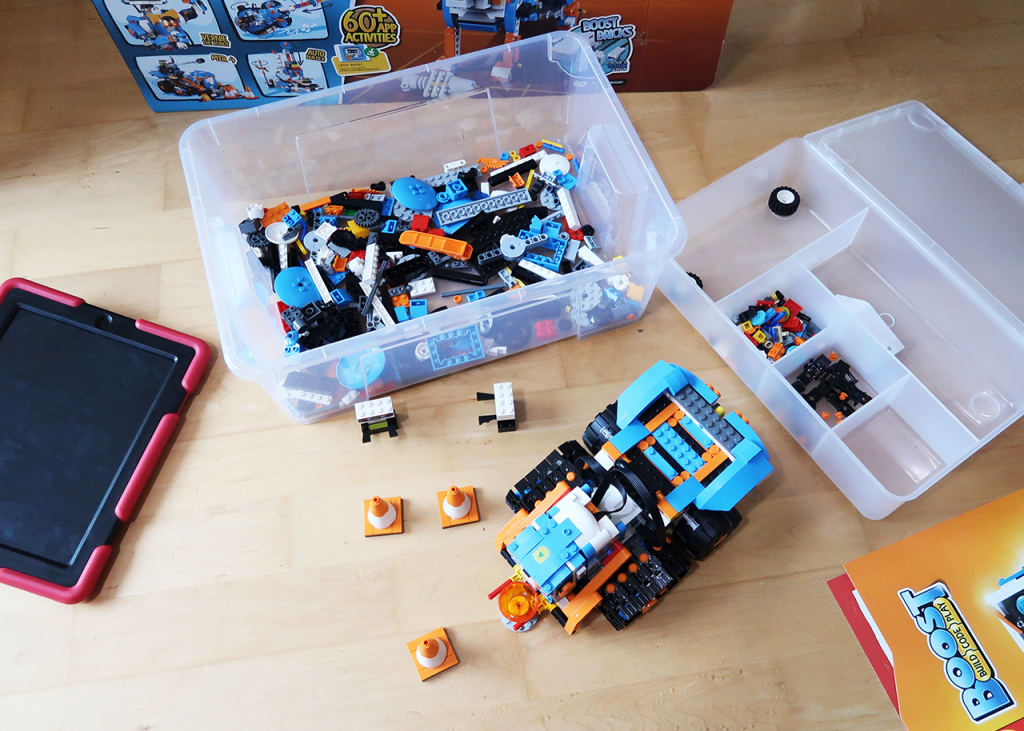

В коробке всего 847 деталей, среди них — хаб, отвечающий за движение (в него встроено два двигателя и разъемы), интерактивный мотор, датчик цвета и расстояния. Хаб соединяется с планшетом с помощью Bluetooth LE. Еще в упаковке есть большой картонный лист, на котором роботы могут ездить и выполнять задания.

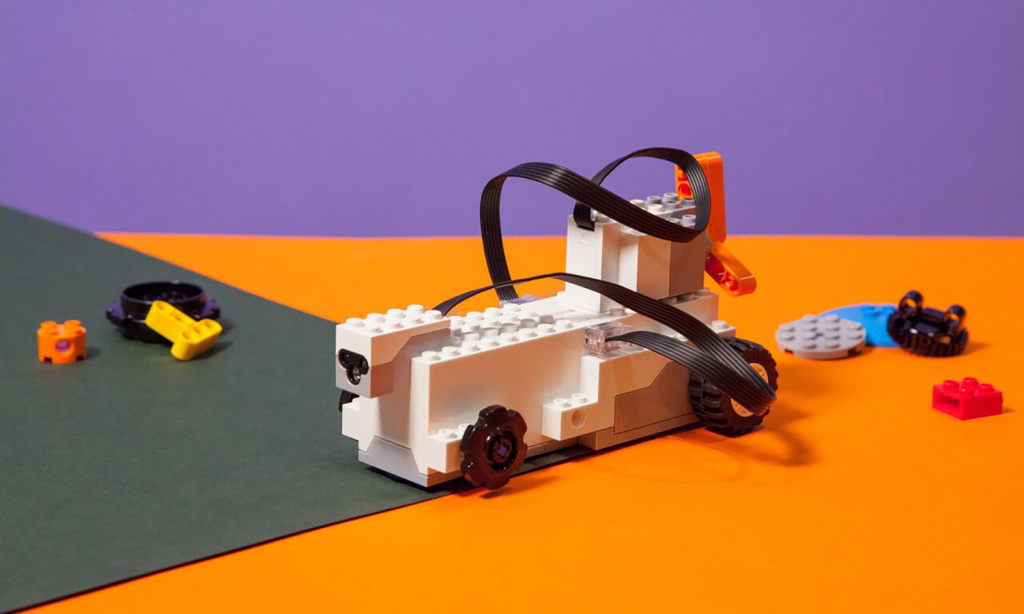

А самое интересное: из набора деталей можно собрать аж 5 персонажей! Это дружелюбный робот Верни на гусеницах, кот Фрэнки с длинным хвостом, гитара, вездеход M.T.R. 4, а также сборочный конвейер. Скучно не будет!

Хабу требуется шесть AAA-батареек. В комплект, они не входят, так что запаситесь заранее.

Для управления роботом нужно загрузить приложение Boost из AppStore или Android Market. Лучше использовать планшет, на телефонах многое будет слишком мелко: не стоит «ломать» детские глаза.

Что умеют роботы?

Верни может ездить на гусеницах, разговаривать (кстати, динамиков у роботов нет, звук идет через планшет), танцевать, стрелять по мишени. У него очаровательные «живые» бровки, с помощью которых выражаются эмоции. Он воспринимает цвета и движение, оценивает расстояние. Если собрать дополнительные аксессуары, робота можно превратить в полицейского, танцора, хоккеиста, певца. У Верни цепкие руки на резиночках, так что при желании его можно использовать и для доставки каких-то вещей!


Кот Фрэнки не умеет ходить, но может подниматься на задних лапах. Он двигает бровками, ушами и хвостом, мурлыкает, радуется поглаживаниям, играет на губной гармошке (причем распознает цвета, от этого зависит мелодия), любит рыбу и молоко – они доступны в виде сборных аксессуаров.

Сборочная линия — настоящий конвейер (или 3D-притер, как хотите), который собирает мини-роботов.


Гитара имеет несколько движущихся деталей, с помощью которых можно играть любую музыку.

И наконец вездеход — ездит на больших колесах и гусеницах, может стрелять по мишени, поднимать или опускать «ковш», стучать «молотком».


Добавлю, что гитара — самая легкая в плане сборки модель, Верни и вездеход — на среднем уровне, кот и конвейер — наиболее сложные.

Традиционной бумажной инструкции в коробке вы не найдете. Ну и правильно, деревья надо беречь. Все руководства — в приложении. Инструкции пошаговые, в интерактивной форме. Сначала подключите этот датчик, потом этот, теперь подсоедините этот кубик, теперь этот. Теперь проверьте, как оно работает. Теперь идем дальше.

Дополнительные аксессуары для персонажей собираются в формате отдельных «челленджей».

Сразу скажу: сборка сложная и долгая. Преимущество WeDo перед Boost: взял один моторчик, приделал несколько деталей и получил работающий механизм. А каждый из пяти героев Boost собирается по нескольку часов. Зато результат стоит того!

По опыту скажу, что собрать одного робота взрослый человек сможет часа за 2-3. Ребенок — зависит от возраста. Вообще набор адресован детям от 7 до 12 лет. Думаю, что детям младше 10 лет не хватит усидчивости собрать робота самостоятельно, потребуется помощь взрослых. Если же чадо очень упорное, то на сборку все равно уйдет не один день. Наш 5-летка самостоятельно собрать робота пока не может, только помогает нам. А вот аксессуары для него не проблема.

Модели получаются прочные. Конечно, это все равно лего, так что кидать их на пол с размаху не надо. Но небольшие падения или столкновения — не проблема.

Используются в основном классические лего-детали, но встречаются и из серии Technic – с «дырочками».

Все неиспользованные детали стоит хранить в отдельной коробке — они потребуются для постройки других роботов. Если что-то потеряется, заменить может быть проблематично.

Управление и программирование

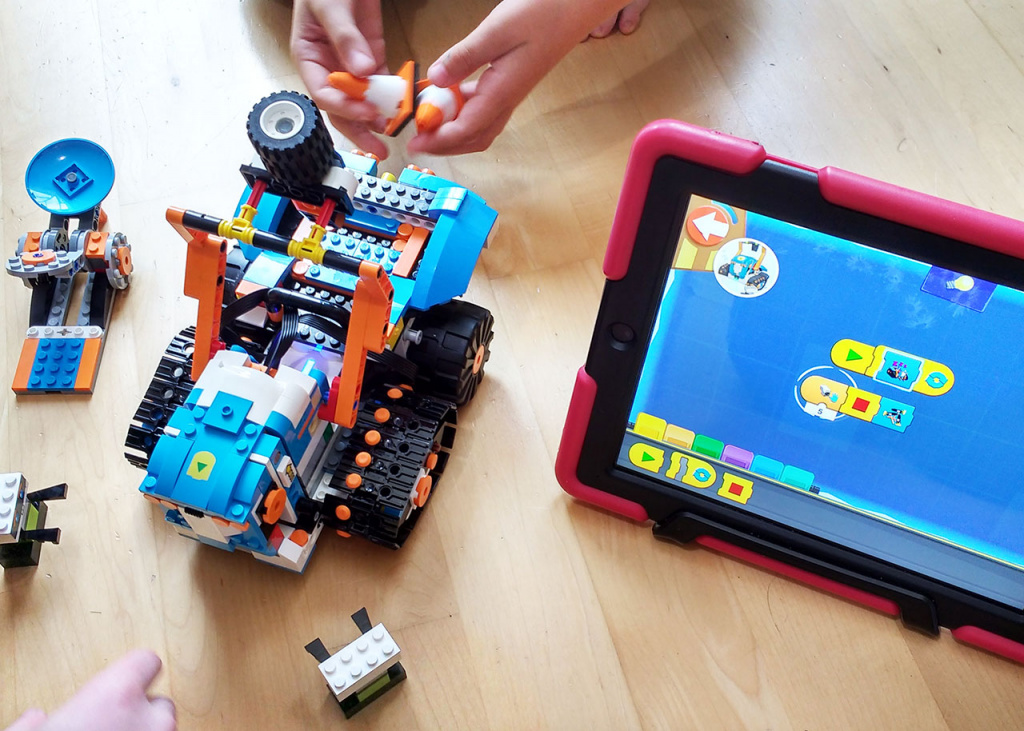

Набор знакомит детей с основами программирования, именно этим он нас в первую очередь и привлек. Мобильное приложение Boost простое и наглядное, самое то для детей. Кстати, разработано оно было на основе программы LEGO WeDo, но имеет гораздо более дружелюбный интерфейс.

Сначала вы видите «комнату» со всеми роботами, которых можно собрать. Они анимированные, двигаются. Тапаете на нужного и следуете инструкциям. Игра состоит из уровней — сначала что-то простое, затем более сложное. На первых этапах четко показывается, что и куда надо переместить, где нажать. Постепенно ребенок учится тому, что умеет его герой, собирает его самого и аксессуары.

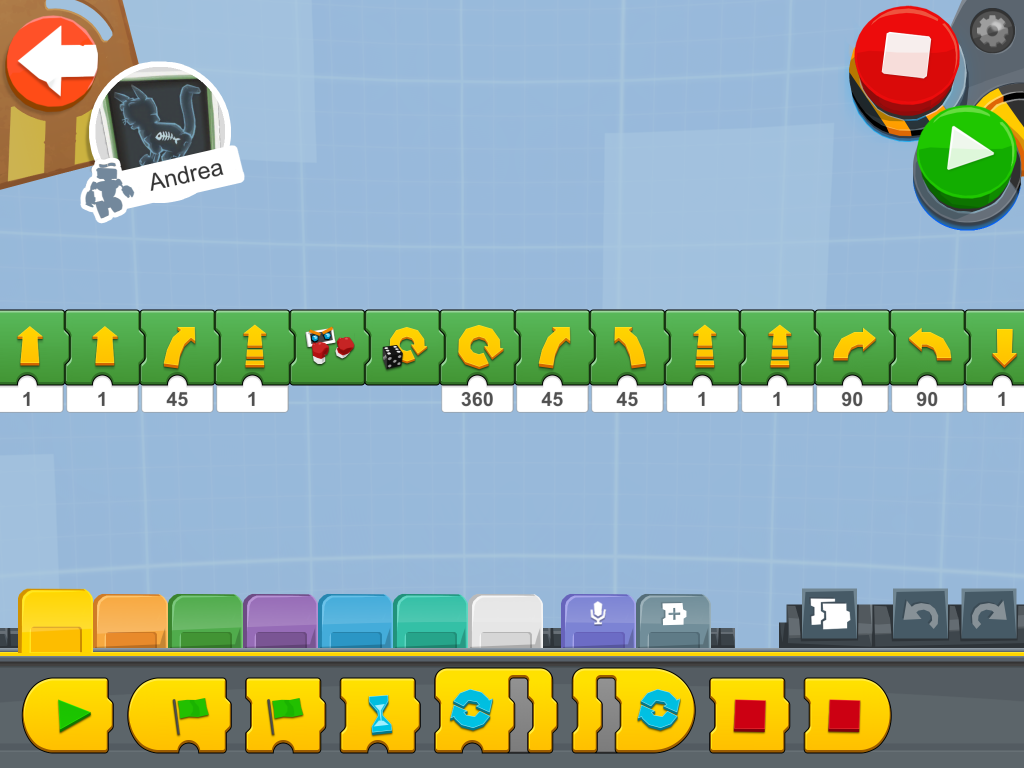

Свободная игра тоже доступна. Для программирования не требуется писать или уметь читать: доступно множество разноцветных блоков с понятными пиктограммами. Блоки сгруппированы по типу и цвету. Для части действий можно указать время выполнения. Есть блоки, выполняющие случайные действия, это вносит элемент сюрприза.


Составляете цепочку (в процессе можно менять блоки местами, удалять один или целую цепочку — вот бы так в обычном программировании работало, да?), жмете запуск и робот выполняет алгоритм. При выполнении подсвечивается каждый пункт. Доступны подпрограммы, циклы. Это полезно, например, при программировании игры на гитаре, когда разные рычажки отвечают за разные звуки.

Многие действия интерактивные. Например, надо пожать руку Верни, что-то сказать или помахать ему, чтобы выполнялся следующий пункт. Можно так запрограммировать его движение, чтобы он объезжал конусы на поле или играл клюшкой в мяч. Есть опция записи голоса с возможностью его изменения разными эффектами: робот будет воспроизводить, гитара проигрывать.

Отмечу, что если сборка роботов для 5-летнего ребенка сложна, то программирование и управление ими — совсем нет. Наш сын освоил алгоритмы сразу же, как только взял в руки планшет с приложением Boost.

Отличная игрушка! Да, цена в 10 000 рублей (минимум) отпугивает, но, поверьте, LEGO Boost того стоит. Особенно если ваши дети увлекаются конструкторами или роботами.

С таким набором сложно заскучать, ведь можно собрать 5 разных роботов. Для всех них доступно более 60 «челленджей», множество действий: возможности управления и программирования почти бесконечны, была бы фантазия. Ну и нельзя забывать, что это LEGO! Наверняка у вас немало лего-деталей. Их можно прикреплять к роботам Boost, создавая что-то новое. А можно использовать моторы от Boost и строить собственные гаджеты.
