Обзор корпуса Zalman Z9 Neo Plus White с акриловой боковой стенкой
В 2017 году линейка компьютерных корпусов Z9 компании Zalman пополнилась новым представителем под названием Zalman Z9 Neo Plus. Скажем честно, такой подход к наименованию изделий явно не делает жизнь потенциального покупателя проще, потому как теперь на рынке одновременно присутствуют как минимум 4 похожие по названию модели: Z9, Z9 Neo, Z9 Plus и Z9 Neo Plus. Более того, модели Z9 Neo и Z9 Neo Plus доступны не только в черном, но и в белом исполнении, при этом белая модель (к нам на тестирование попала именно она) полностью называется Zalman Z9 Neo Plus White. В черном варианте исполнения корпуса комплектные вентиляторы оснащены синей подсветкой, а в белом — белой. Согласитесь, что в этой странной гонке за длинными названиями корейцы почти догнали своих сородичей из Поднебесной, дающих смартфонам названия в духе Xiaomi Redmi Note 3 Pro Prime.
Корпус появился на официальном русскоязычном сайте производителя, но назвать приведенное там описание русскоязычным может только человек, для которого кириллица выглядит нечитаемыми иероглифами. Получается, что больше всего справочной информации о корпусе можно получить с его коробки, выполненной из обычного картона без цветной полиграфии. К сожалению, в комплектной инструкции, состоящей из 3 страничек формата А5, нет ни толковых указаний по сборке, ни информации об установочных габаритах корпуса. Будем надеяться, что не самое удачное название и плохая информационная поддержка — это главные проблемы корпуса, а сам он окажется качественным и интересным продуктом.
Помимо самого корпуса и элементов системы охлаждения в комплект поставки Zalman Z9 Neo Plus входит уже упомянутая инструкция, комплект крепежных винтов, 5 одноразовых стяжек и компактный спикер (buzzer). Основным отличием модели Plus от ранее представленной Z9 Neo является замена левой боковой стенки: ранее она делалась из стали с акриловым окном, теперь же это полностью акриловый вариант «с закосом» под закаленное стекло. Визуально эффект действительно неплохой, если не стучать по стенке пальцем и не проверять ее вес — издалека создается вполне правдоподобное впечатление, что здесь применен значительно более дорогой материал.
Корпус, как и прежде, рассчитан на установку системных плат формата ATX, microATX или Mini-ITX, до семи плат расширения длиной до 380 мм каждая (с учетом использования фронтальных вентиляторов или радиаторов СВО), двух полноразмерных HDD и еще двух дисков формата 2,5″, а также процессорного кулера высотой до 160 мм включительно.
ZALMAN Z9 NEO PLUS обзор
Поставляется ZALMAN Z9 NEO PLUS в коробке из неокрашенного картона со схематичным изображением корпуса и краткими техническими данными.
Комплект включает необходимый крепеж для сборки, несколько стяжек, динамик, дополнительные винты крепления для стенок, инструкцию по сборке.
Внешний вид Zalman Z9 Neo White
В отличии от обычной модели Zalman Z9, Neo-версия не обладает сетчатым вентилируемым дизайном. Однако, это практически не повлияло на эффективность работы системы охлаждения. Новый корпус состоит из металлических и пластиковых элементов. Передняя панель является сплошной. Она изготовлена из пластика, покрытого специальной краской, которая делает его максимально похожим на алюминий.
На нижней части расположен логотип компании Zalman. Некоторые кнопки, порты и коммуникации было решено вынести на верхнюю грань корпуса. Благодаря этому, пользователю будет намного проще работать с системным блоком.
Передняя панель являет собой дверку, которую можно открыть в правую сторону. Она держится на нескольких магнитах и трех петлях. Для более удобного использования предусмотрено специальное углубление, с помощью которого пользователь сможет открыть дверку передней панели. Сразу за ней находятся два места для установки 5,25” устройств. Они закрыты специальными заглушками. Нижняя часть фронтальной панели занята вентиляционной решеткой из пластика. Сзади также просматривается металлическая сетка, которая являет собой пылевой фильтр.
Клавиша для запуска системного блока расположена отдельно от других элементов и является полностью квадратной. Вокруг нее наблюдается круговая подсветка с несколькими совмещенными светодиодными индикаторами. Кнопка сброса, разъемы для гарнитуры и USB-порты вынесены на специальный уступ, который находится справа от клавиши включения. Для защиты портов от попадания пыли используются резиновые заглушки. К сожалению, они ни к чему не прикрепляются, поэтому их очень легко потерять.
Левая боковая панель корпуса от Zalman украшена дымчатым акриловым стеклом. Размер окна составляет 35×25 см. Оно также имеет фигурные уголки и слегка выступает над поверхностью панели. Благодаря такому стеклу, обладатель сможет следить за работой внутренних компонентов системы. Боковые панели можно снять по направлению назад. Для более удобного демонтажа они оснащены специальными штампованными ручками. Правая дверца отличается от левой только отсутствием затемненного стекла.
Верхняя панель имеет необычную конструкцию. На ее дальней части есть небольшой ободок, который состоит из полупрозрачного пластика. Он закрывает собой специальные углубления для вентиляции. В инструкции рекомендуется снимать его, если пользователь предпочитает эффективное охлаждение. В противном случае, если обладатель не желает слышать то, как работает активная система охлаждения, ее можно не снимать. Нагретый воздух при этом будет выбрасываться под давлением через узкие щели, которые расположены по краям ободка.

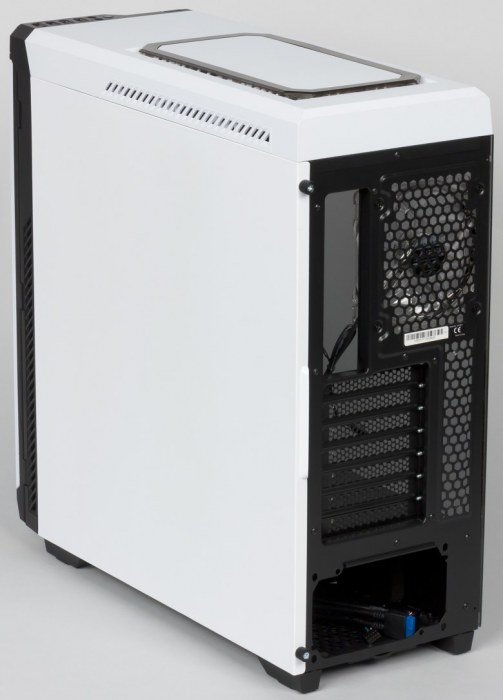

Задняя панель практически не отличается от прошлой модели корпуса. На ней можно увидеть:
- вентиляционную решетку;
- отверстия для установки блока питания;
- кулер размером 12 см;
- 7 слотов расширения.
Внутреннее устройство

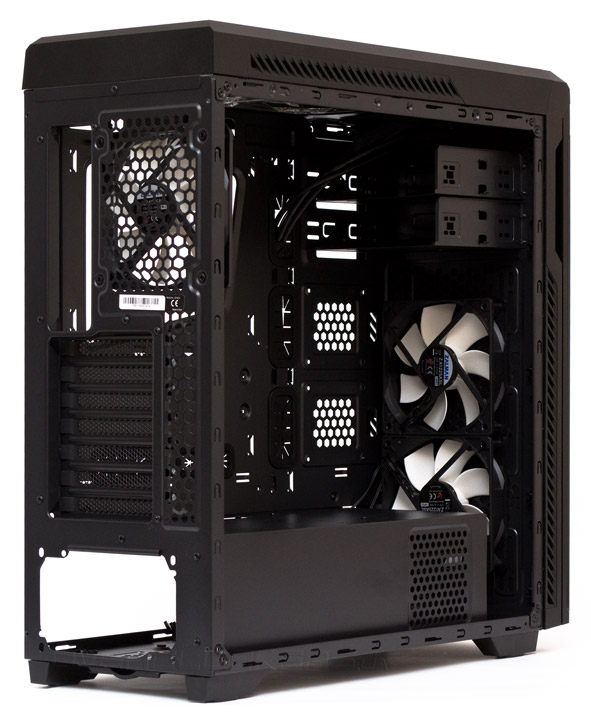

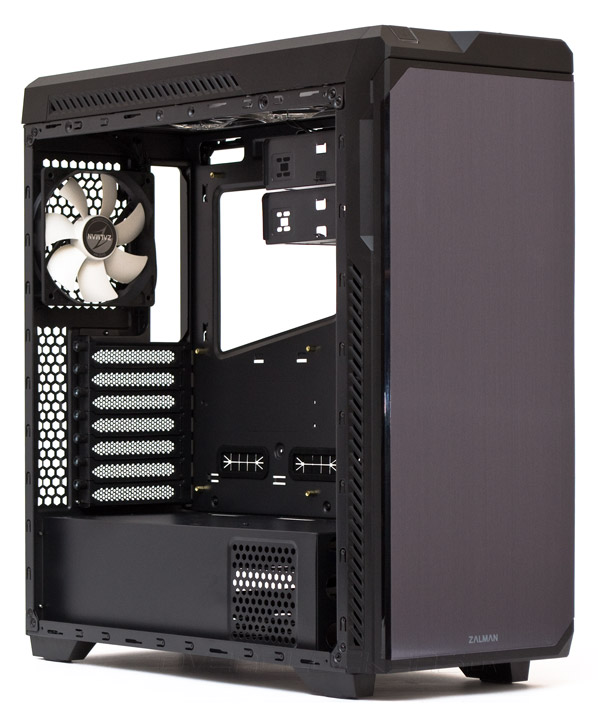

Корпус Zalman Z9 Neo поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 160 мм (в отдельных случаях — до 165 мм, если кулер попадет в плоскость бокового окна). Возможная длина плат расширения достигает 385 мм с учетом установленных спереди вентиляторов. Допустимая длина блока питания — до 180 мм с учетом несъемных кабелей.

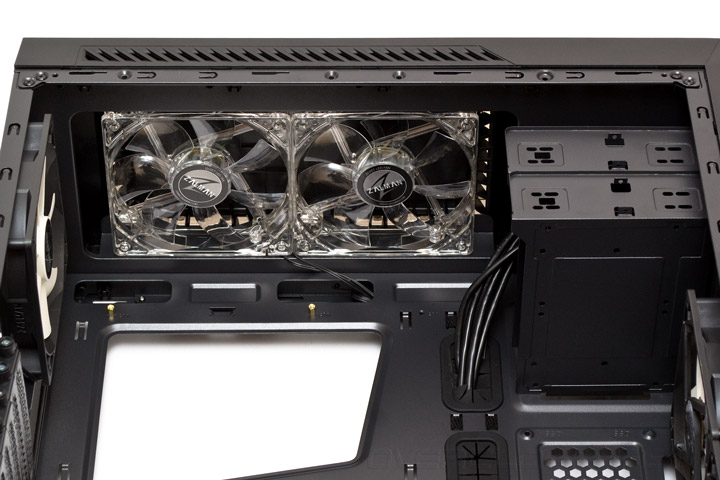

Под верхней панелью предустановленны на вытяжку два 120-мм прозрачных вентилятора с синей подсветкой, модели ZA1225CSL, основанной на втулочном подшипнике. Подключаются они с помощью разъемов типа «молекс», скорость вращения стандартная — 1200 об/мин. В целом, пропеллеры можно охарактеризовать как достаточно тихие, хотя и с легким стрекочущим призвуком. Помимо находящихся в углублении вентиляторов толщиной в 25 мм, до кромки материнской платы под верхней панелью есть запас еще в 30 мм, а это значит, что сюда подойдет почти любой стандартный 240-мм радиатор СВО. Правда, в последнем случае слегка перекроются отверстия для протяжки проводов, но это небольшая проблема.
На задней панели есть предустановленный на выдув 120-мм вентилятор с крыльчаткой белого цвета модели ZA1225ASL. Это пропеллер на базе подшипника скольжения с максимальной скоростью вращения в 1200 об/мин, при уровне шума в 45 дБ (А). Он способен уверенно стартовать при напряжении 5 В, 500 об/мин и 33 дБ (А) шума. В целом, это довольно приличный в акустическом плане пропеллер, от которого можно услышать призвуки в виде жужжания лишь находясь совсем близко. Длина его черного трехконтактного шнура питания составляет 430 мм.
Заглушки всех слотов PCI многоразовые и крепятся винтами с пластмассовой накатанной головкой. Это несомненный прогресс, в сравнении с предыдущей версией шасси.

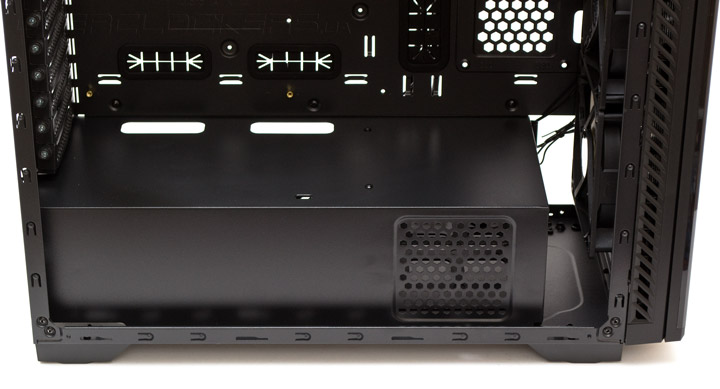

Почти все пространство внизу занято ставшим модным нынче среди производителей металлическим несъемным коробом. Под ним, в отдельном от основной части шасси объеме скрывается блок питания, кабеля от него и накопители. Напротив накопителей с передней и боковой сторон есть вентиляционные отверстия. В верхней части кожуха присутствуют два овальных выреза для протяжки проводов. Расстояние от короба до передней панели составляет 55 мм, а значит туда тоже можно примостить радиатор СВО в сборе с вентиляторами.
Спереди, на вдув, предустановленны еще два 120-мм вентилятора модели ZA1225ASL, аналогичные заднему пропеллеру по характеристикам, однако с подключением к питанию «молексом». В итоге шасси получается укомплектованным полным набором из пяти 120-мм вентиляторов, четыре из которых питаются через «молекс», а один (задний) — через трехконтактный разъем.

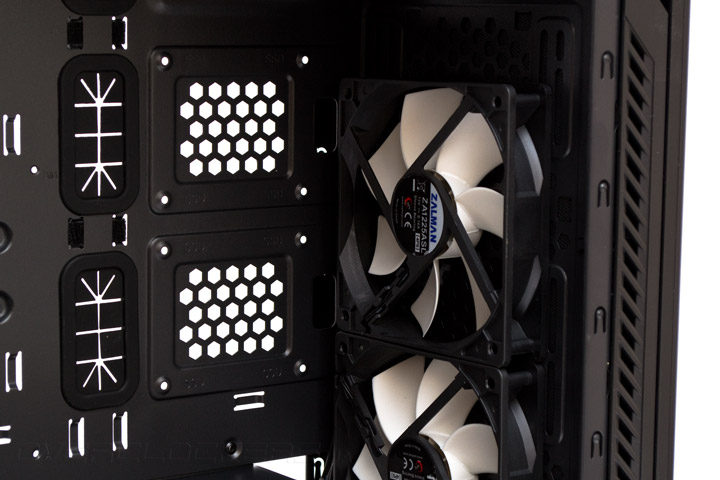

В поддоне материнской платы, рядом с передними вентиляторами, есть две перфорированные решетки, на посадочные места которых можно установить два 2,5″ накопителя с помощью винтов.

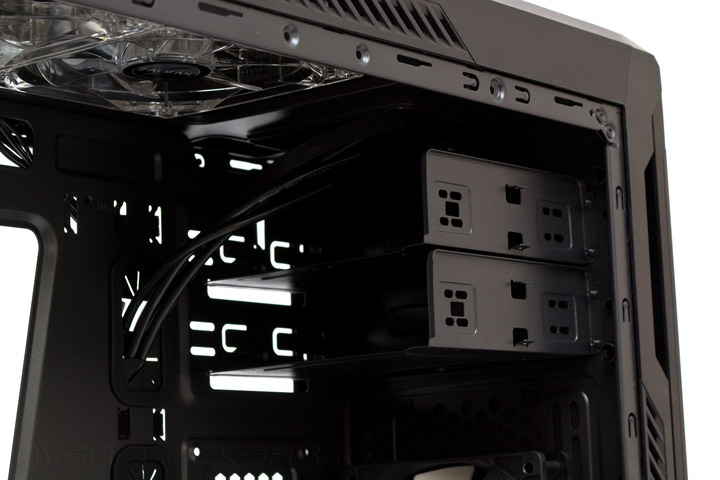

Два металлических лотка сверху могут принять не только 5,25″ устройства, но и послужить в качестве корзины для одного 3,5″ или 2,5″ накопителя. Быстрых фиксаторов здесь не предусмотрено, зато при необходимости сами лотки можно быстро и легко демонтировать, выкрутив несколько винтов из боковой и передней панелей.

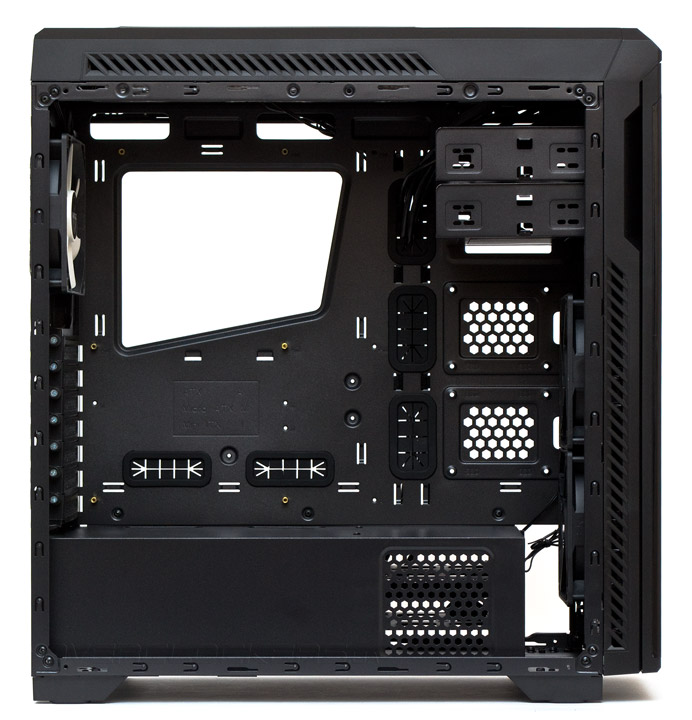

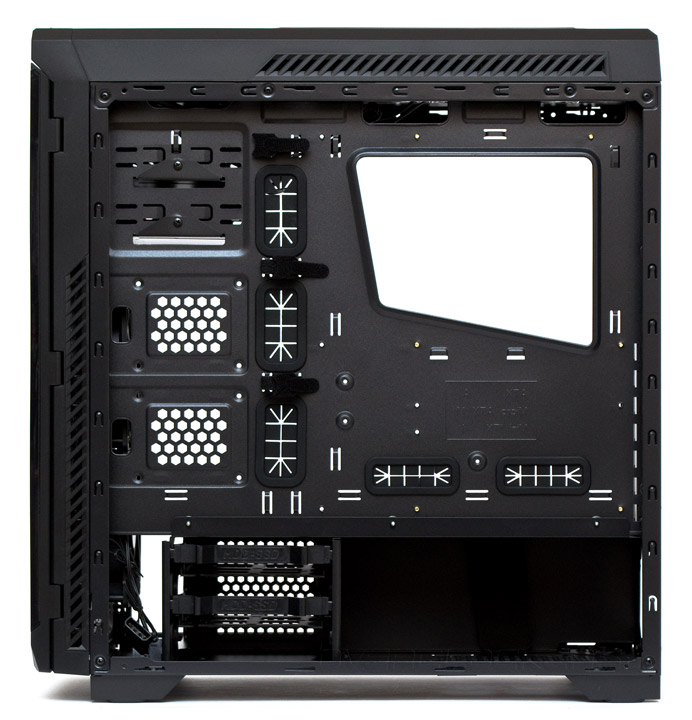

Поддон материнской платы претерпел целый ряд позитивных изменений. В частности, вырез под усилительную пластину процессорного кулера значительно увеличился в размерах. Основные отверстия для протяжки кабелей теперь закрыты резиновыми шторками. Заметно выросло и количество проушин для крепления кабельных стяжек и расположены они теперь во всех нужных местах.

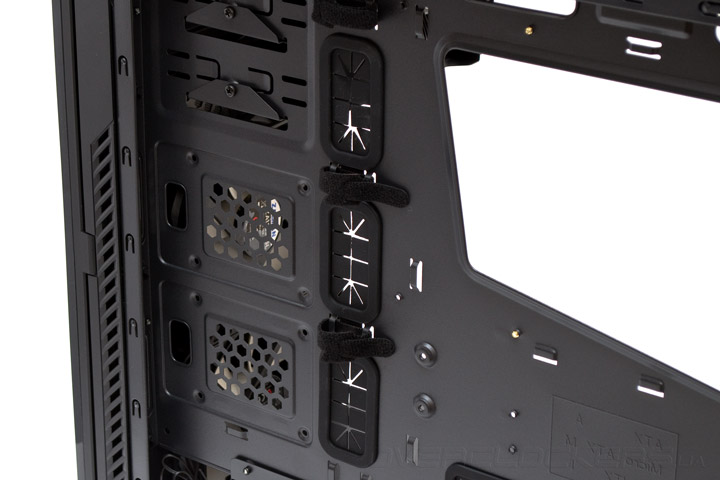

Появилась и такая милая деталь, как многоразовые кабельные стяжки-липучки в количестве трех штук. А для укладки проводов за поддоном найдется до 22 мм пространства по ширине.

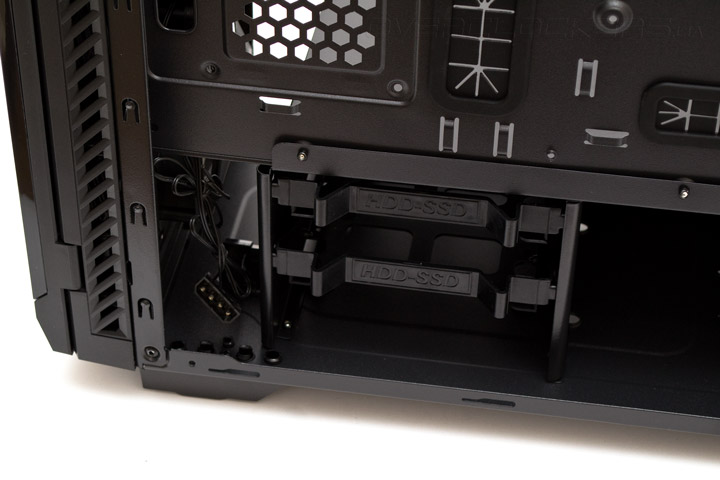

Корзина с двумя салазками для накопителей расположена в передней части шасси. В ее низу, при желании, можно пристроить еще и третий 3,5″ накопитель, закрепив его винтами к нижней панели.

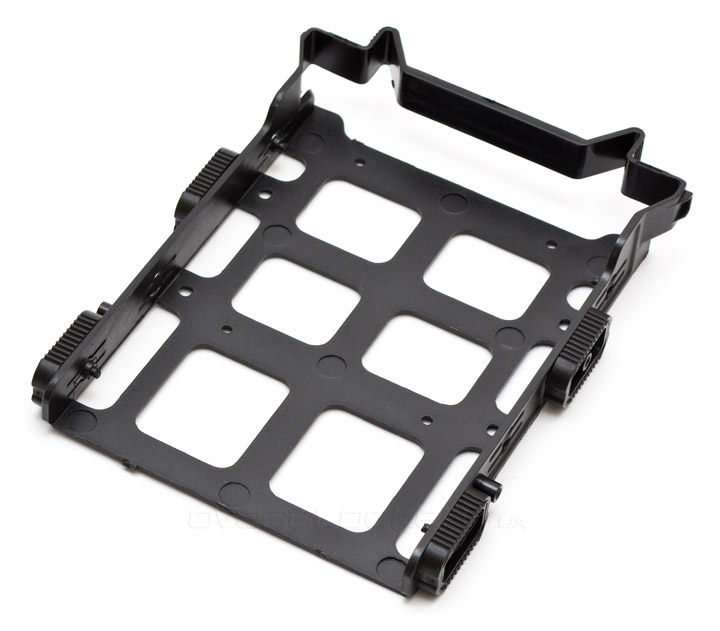

Салазки способны принять один 3,5″ жесткий диск, который просто вставляется в их пластиковые крепления, либо один 2,5″ накопитель, которые придется крепить винтами. На боковые выступы каретки надеты рифленые резиновые накладки, выполняющие роль виброизолирующих демпферов. Хотя разъемы дисков и повернуты при установке в сторону пластмассовой ручки, она нисколько не мешает их подключению, поскольку находится несколько выше данных портов.

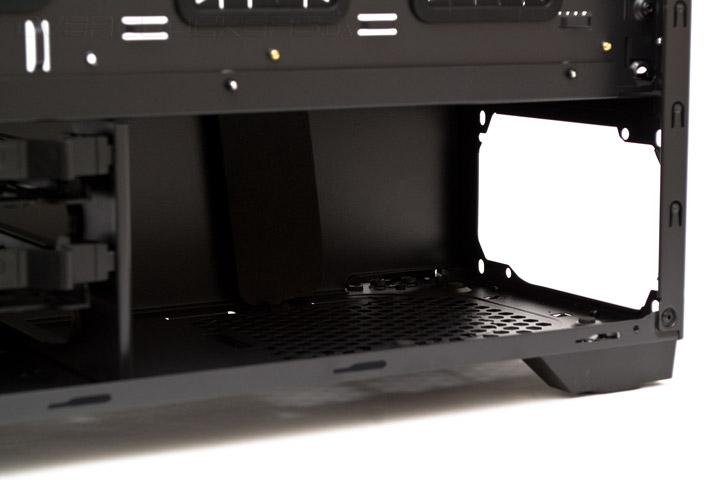

На посадочном месте блока питания есть резиновые демпферы, как внизу в виде нашлепок, так и на боковине кожуха, в виде крупной вставки из мягкого материала. При подборе БП в данный корпус не превышайте длину в 180 мм, иначе поместить его вместе с проводами в этом кожухе будет крайне проблематично.
Передняя панель, не в пример старичку Zalman Z9, демонтируется очень легко — нужно лишь аккуратно потянуть ее за выступ снизу, отщелкнув последовательно все восемь креплений типа «тюльпан». К верхней части панели привязаны провода, потому обязательно освободите их перед снятием фронта.

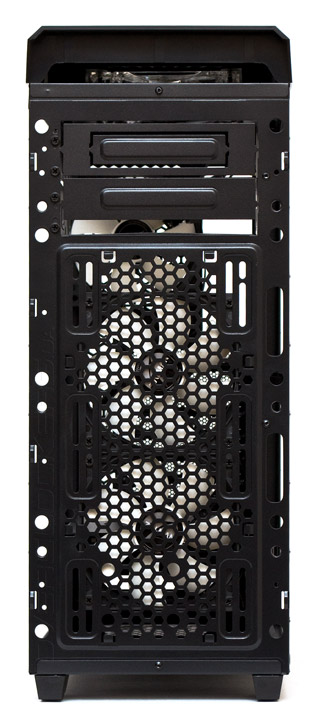

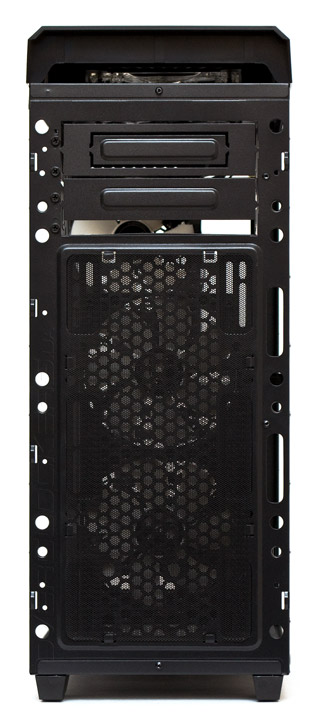

Металлическая часть передней панели видом спереди. 5,25″ отсеки закрыты одноразовыми заглушками. А напротив вентиляторов установлена сеточка, выполняющая роль пылевого фильтра. Снимать и чистить ее не очень удобно.
За фильтром скрывается крупноячеистая сотовая решетка, к длинным боковым отверстиям которой можно закрепить два 120- или 140-мм вентилятора, либо радиаторы формата 240 или 280 мм. Хотя лучше бы здесь данной решетки просто не было, чтобы не создавать лишние препятствия воздушному потоку.

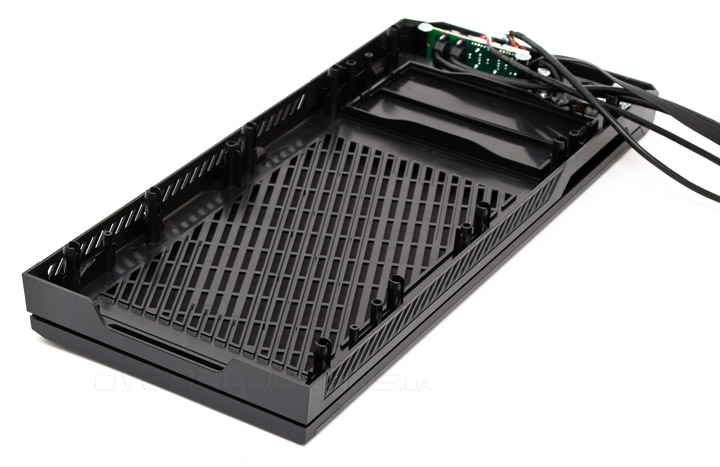

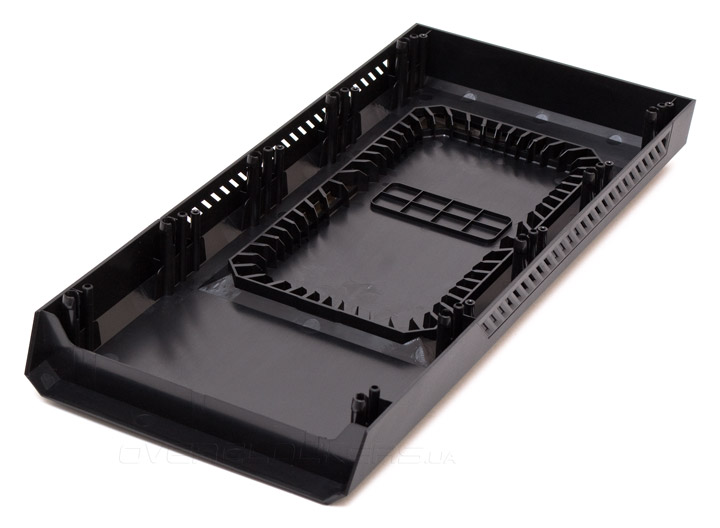

Верхняя панель легко демонтируется после снятия фронтальной части корпуса. Держится она тоже на восьми креплениях типа «тюльпан». Проводов здесь нет, следовательно, снимать ее можно без опаски. Глядя на то, насколько близко расположены верхние вентиляционные отверстия к предустановленным пропеллерам, возникают сомнения в том, что через боковую перфорацию вообще возможно какое-то ощутимое движение воздуха.

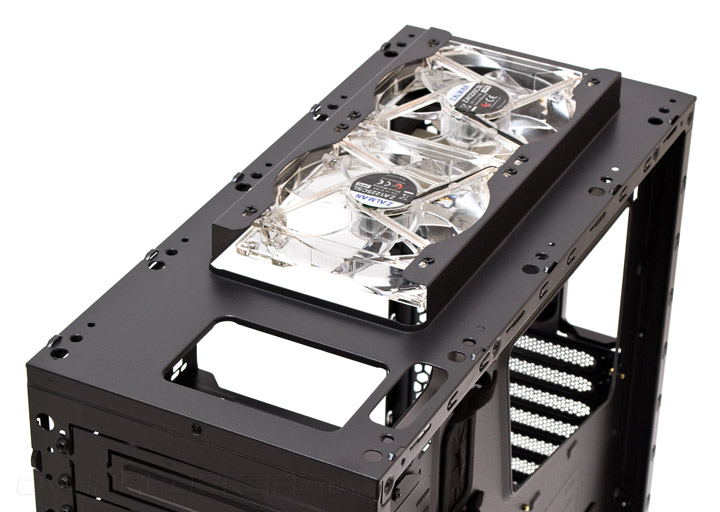

На выступы верхней панели можно закрепить два 120-мм вентилятора. Продолговатые отверстия позволяют установить сюда даже «хитрые» радиаторы с небольшим отступом между средними отверстиями, вроде тех, которые производит компания Corsair.

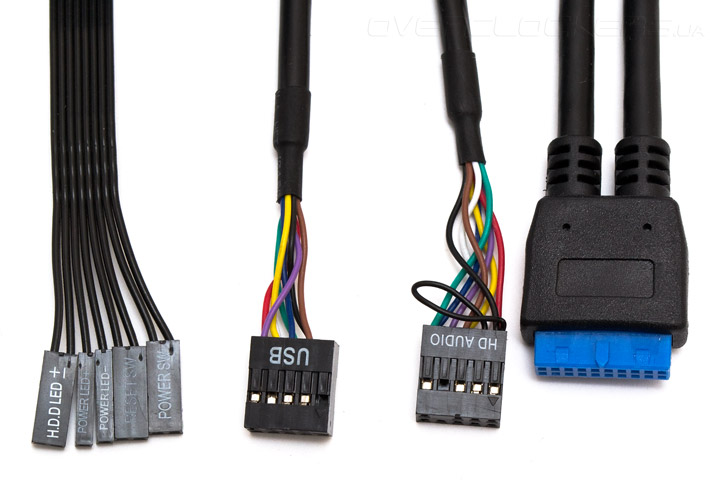

В набор проводов входит четыре стандартных кабеля от индикаторов работы системы и активности накопителей, кнопки старта и перезагрузки системы, одна колодка USB 2.0, кабель HD Audio и одна колодка USB 3.0. Длина всех шнуров достаточная, цвет изоляции проводки полностью черный.
Перейдем к сборке системы и ее тепловому тесту.
Обзор на Корпус Zalman Z9 NEO PLUS white/black ATX Window
Всем доброго дня! Корпус — основа любой компьютерной сборки и от его качества и продуманности элементов в некоторой степени зависит производительность вашего железа. Задавшись целью собрать новый неигровой компьютер (для решения профессиональных вычислительных задач), я просмотрел много вариантов корпусов различных производителей и в итоге после долгих раздумий заказал Zalman Z9 NEO PLUS белого цвета. Почему? Во-первых, это Zalman. Известный производитель качественного охлаждения и корпусов. Во-вторых, он потрясающе выглядит. Полностью прозрачное окно сбоку, синяя подсветка панели, белая — у вентиляторов, дверца на магнитах, стильная верхняя крышка вытяжных вентиляторов. И он белый. То есть именно белый, не молочный, не желтоватый — а именно белоснежный. Цвет был нужен именно такой. В-третьих, его цена очень доступна. Стоимость для этого форм-фактора и такого уровня производителя — просто находка. Корпус приехал в пункт самовывоза очень быстро, на следующий день.
Комплектация корпуса не отличается богатством. В коробке корпус упакован в пакет и две пенопластовые вставки. Все комплектующие находятся внутри корпуса. Это инструкция, кабельные стяжки и набор крепежа. На всех поверхностях корпуса — пленочки. Все кабели стянуты и прикреплены к корпусу. Предустановлены 5 вентиляторов, но о них попозже.
При снятии боковой крышки бросается в глаза нетипичная (для данного ценового сегмента) структура корпуса: отдельный закрытый кожух блока питания, отсутствие корзины под 2.5-дюймовые устройства, две перфорированные панели для крепежа SSD-дисков, корзина под 3.5-дюймовые диски развернута к противоположной крышке. Честно говоря, это неудобно. Крепить SSD в таком положении одно мучение — мало того, что они оказываются перевернутыми, так еще и их порты под питание и SATA расположены прямо у отверстия под вывод кабель-менеджмента. Это спорное и нелогичное решение, я считаю. Самый большой минус этой модели. Наличие кожуха БП позволяет спрятать ненужные неотстегивающиеся кабели от глаз и разместить на нем магнитную подсветку.
Теперь об охлаждении. В общем, места достаточно много. Между материнской платой и верхними вентилями пространства достаточно, можно поставить систему водяного охлаждения до 280мм, два приточных вентиля на передней стенке можно заменить на 2х140мм, что и было сделано, т.к. комплектные без подсветки и 2-пиновые. 3 штатных вентилятора с подсветкой вроде и неплохо для старта, но 2 из них под разъем 2-пин, то есть к регулятору их не подключишь. Зато белая подсветка смотрится красиво. Для меня рабочим вентилятором, который не хочется менять стал только задний вытяжной. Он под 3 пина и с подсветкой. Остальные — под замену. Эксплуатация покажет, насколько удачно было располагать корзину жестких дисков в закрытом кожухе БП. Думаю, не критично.
Внешне корпус — на 5+. Все поверхности гладкие, белоснежные, все элементы в одном цветовом тоне. Передняя дверца открывается, давая доступ к приводам и передним вентиляторам. Я еще и реобас поставил туда. Прозрачное окно — в защитной пленке с двух сторон, пока не закончите монтаж всех комплектующих — не снимайте ее. Акрил царапается на раз.
Передняя панель тоже порадовала. 2 USB 2.0 и 2 USB 3.0 с заглушками, плюс аудио-выходы. Все это с синей подсветкой. Лично мне не хватает кард-ридера, такой есть в корпусах Аэрокул за 3000руб, но это уже придирки.
Корпус приподнят ножками над полом примерно на 25 мм, что облегчает отток воздуха от блока питания. На оттоке БП и притоке передней панели стоят съемные пылевые фильтры.
В целом, это весьма добротный качественный корпус для стильных черно-белых (с добавлением синего) сборок. Есть странные решения по дискам, но товаров без изъянов не существует. За такую цену корпус просто отличный. Красивый, с мощным базовым охлаждением, большим прозрачным окном. Рекомендую товар к приобретению и использованию!
Отзывы Zalman Z9 Neo Plus White
После 30 мин игры растет температура воздух не успевает выходить! 30 мин дороботка и все норм. Жду карбон пленку с китая натяну где дырки!
Ссд как дадо не поставишь приходится подрезать метал но это мелочь. Macho rev.b не влез.(технакухня посаветовола).
Шикарный корпус, 5!! вентиляторов, много места внутри, продуманный кабель менеджмент с ушками под стяжки. Красивый внешний вид. Передняя дверца скрывает дивидюк. Красивая белая подсветка.
не нашел. Это мой первый серьезный корпус, красив удобен просторен. Хотя прозрачная стенка из акрила чтоли, небольшие пятна на ней пошли. оттираются тряпочкой. изнтури. но это фигня.
Тонкий металл под винты для блока питания и двд привод. У двд привода ну прям фольга, пока устанавливал дисковод винтами погнул крепление
В принципе нормальный корпус. Если каждый день в него не лазить. На пару апгрейдов его хватит, три или два. Потом можно выкидывать, т.к. метал у креплений тонкий и винты которые идут в комплекте его высверливают. Был залман з3, там метал хороший был, но лупил меня статиком)) этот норм
Ну в целом не плохой. Вообще странно, что производители суют свои вентиляторы в корпуса, причём даже в премиумные модели(я не по этот корпус).
Я не стал менять дефолтные вентиляторы на Molex’ах, просто воткнул два провода в разъём блока питания на 5в, и в вентилятор, скорость снизилась, шума нет, а на обдува хватает, правда яркость подсветки зависит от скорости вращения и она приутихла, но в целом не особо важно.
— Внешний вид
— Передняя дверца (хотя это тоже к внешнему виду тоже можно отнести)
— Два отсека 5.25″ (мне было важно поставить DVD привод и панель управления вентиляторами с термопарами)
— Пылевой фильтр блока питания
— Многоразовые заглушки с болтами с накатанной головкой под слоты расширения мат. платы. (не нужно ничего выламывать, не будет дырок, если потребуется поставить др. видеокарту или просто выломаете не ту заглушку)
— Пародия на передний пылевой фильтр. Просто сеточка, причем довольно крупная. Воздух точно будет хорошо задерживать, а вот пыль не знаю. За ним еще находится широкая решетка самого корпуса. В итоге воздуха внутрь (да еще при убогих комплектных кулерах) корпуса будет поступать очень мало. Лично я вырезал эту решетку ножницами по металлу и поставил 140мм. вентиляторы Corsair ML140. С фильтром тоже нужно что-то придумывать из синтепона или чего-то еще.
— Комплектные кулера без возможности регулировки оборотов.
Да относительно тихие, но при этом бестолковые. Кроме того, два штатных кулера на вдув не обеспечат бОльшую подачу воздуха, чем три кулера на выдув. В итоге внутри корпуса постоянно будет нехватка давления воздуха, в результате чего корпус станет играть роль большого пылесоса, затягивая в себя воздух со всех щелей, коих в нем не мало.
— Дырки под крепления в оргстекле просверлены действительно криво (в др. отзывах тоже жаловались люди). В результате образуется щель. (лечится черной изолентой в один-два слоя).
— ОЧЕНЬ МАЛО МЕСТА для размещения СВО. В характеристиках указывается возможность размещения до 240мм. водянки на верхнюю стенку, но это звездеж и провокация. Радиатор влезет без проблем, а вот с кулерами Вы намучитесь! Там просто нет ничерта места для их крепления между маретинкой и радиатором СВО. В итоге мне пришлось РАЗГИБАТЬ пассатижами место крепления радиатора к корпусу и вынимать радиатор из корпуса через верхнюю крышку при прикрученном водоблоке к сокету, чтобы установить кулера на радиатор. Потом, естественно, гнуть пассатижами корпус обратно, что значительно сложнее, чем просто разогнуть его.
Продолжение недостатков, всё не уместилось:
— ОЧЕНЬ МАЛО МЕСТА для прокладки кабелей за задней стенкой. Особенно критично в месте крепления винчестеров — провода питания от них у меня никак не хотели помещаться в отведенное им место. В итоге закрывал заднюю крышку на свой страх и риск, боясь выломать места подачи питания и разъемы Sata на всех трех винчестерах. (да на трех — один без проблем прикручивается прямо ко дну корпуса болтами с накатанной головкой, коих в комплектации положили с запасом).
— ОЧЕНЬ МАЛО МЕСТА и под верхней крышкой. Смешно, но она упирается в БОЛТИКИ крепления радиатора водянки. Это финиш.. пришлось и верхнюю крышку грызть ножницами по металлу, чтобы она плотно встала на корпус.
— Крепление под SSD диски выполнено через известное место — диски встают кверху ногами. В противном случае будет некуда девать провода питания и Sata от них, ибо отверстия для этого закрываются передними вентиляторами XD.
В отзывах часто пишут, что стекло оцарапано, но на самом деле это не так. Дело в том, что защитная пленка с внешней стороны стекла приклеена не самым лучшим образом — сразу видно, что пленка есть, её нужно снять. А вот с внутренней стороны стекла пленка приклеена настолько плотно и качественно, что создается впечатление, будто её и вовсе там нет. Но она есть =) Посмотрите на втором фото — это поцарапанная пленка. А под ней чистенькое красивое стеклышко. Оргстеклышко).
___
А в общем и целом неплохой корпус, если Вы собираете простую систему без СВО и кучи проводов. В противном случае намучитесь и нанервничаетесь при сборке изрядно.
