Что такое матричные коммутаторы (KVM)

В этой статье мы расскажем, для решения каких задач подходят матричные коммутаторы, чем они отличаются от KVM-переключателей, какова база создания матрицы, а также разберем, как выбрать KVM-оборудование.

Матричный коммутатор – это оборудование, которое умеет подключать удаленные рабочие места к серверам, входящим в матрицу, в настраиваемых комбинациях.

Коммутация происходит на аппаратном уровне. Пользователи подключаются к различным машинным комплексам, имеющим разъемы USB, PS/2, RS232 и т.д., с установленным программным обеспечением, стандартным или специализированным. Спектр подключаемых устройств огромен: от камер видеосъемки до автоматизированных станков на производствах.

Рис.1. Варианты переключения сигналов с матричным коммутатором 4×4

Подобные несложные системы возможно спроектировать и реализовать без участия KVM, например с применением виртуальных рабочих столов.

KVM-технологии и специализированное оборудование нужны тогда, когда требуется создать многофункциональную систему, способную адаптироваться к новым условиям. Этому способствует сам принцип работы KVM – функционирование на аппаратном уровне. Это значит, что на производительность системы не влияет ПО подключенного оборудования. Это важно в проектах, требующих специальное оборудование и специально написанные программы, например, в системах удаленного администрирования промышленными производственными установками.

Матричный коммутатор расширяет функционал матричной сети и позволяет системному администратору централизованно управлять всеми сеансами подключения, давая тому или иному пользователю сети определенные права на управление.

Благодаря матричной коммутации создаются многоуровневые матрицы, динамически конфигурируемые, с четким разграничением возможностей пользователей и администраторским управлением данными.

Технические характеристики устройства

Управление четырьмя компьютерами с помощью двух VGA мониторов, мыши и клавиатуры с интерфейсом USB, независимое переключение USB хаба, стереоколонок и стереомикрофона
Один компьютер может управляться с консоли в то время, когда аудиопотоки идут с другого компьютера, а по USB периферия подключена к третьему
Коммутация при помощи клавиатурных последовательностей и кнопок на передней панели устройства
Индикация подключённой консоли, активной консоли и USB на устройстве при помощи двух светодиодов и звукового сигнала (отключаемого) в момент переключения
Кабели длиной 1,8 метра для подключения системных блоков (по два для каждого), доступны для заказа также длиной 1.2, 3 и 5 метров, оба типа для каждой длины
Поддерживаются разрешения экрана до 2048×1536, стандарт получения данных от монитора видеокартой DDC2B
Полная совместимость со стандартом USB 1.1, поддержка скоростей 1,5/12 Мб/с
Поддержка MS Intellimouse (полная) и поддержка колёсика скроллинга на большинстве существующих моделей мышей
Автоопределение активного подключения
Совместимо с операционными системами: DOS, WIN 98, WIN ME, WIN NT, WIN 2K, WIN 2003, WIN XP, WIN Vista, LINUX, Mac OS 8.6/9/10 и SUN Solaris 8/9
Полная эмуляция клавиатуры для большинства современных BIOS, а также для всех поддерживаемых ОС
Возможность обновления микропрограммы для поддержки новых типов мышей и клавиатур и, возможно, новых ОС
Разъём для дополнительного питания, 5 В, адаптер в комплект не входит, максимальное энергопотребление 1,35 Вт
Рабочий диапазон температур 0…+50°С, влажность до 80%
Стальной корпус 85×55×270 мм, вес 1030 г

Состоит из самого устройства, восьми кабелей двух разновидностей для подключения к ПК длиной 1,8 м, шнурка для обновления микропрограммы, инструкции по установке и эксплуатации (краткой и более подробной), рекламной брошюры. Русского варианта описания нет. Всё это в небольшой (для данного комплекта) красочной упаковке с изображением и описанием продукта.

Кабель для прошивки ПЗУ с одной стороны оснащён обычным разъёмом для COM порта, а с другой RJ-11, для которого имеется гнездо на задней панели. Сам процесс прошивки рассмотрен здесь, для этой модели пока новых версий микропрограммы на сайте производителя нет.

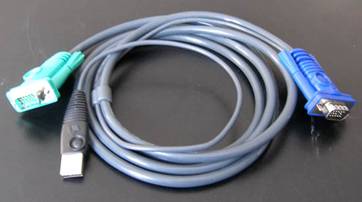

Первый тип кабелей содержит с одной стороны разъём VGA, а с другой VGA и USB и предназначен для подключения главного монитора и мыши с клавиатурой.

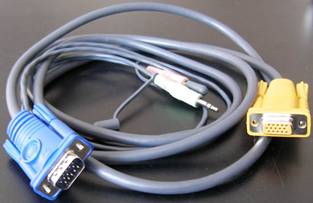

Второй тип со стороны KVM оснащён также только VGA разъёмом, с другой имеется ещё и два миниджека, он служит для подключения второго монитора и двух стереоканалов, по задумке производителя колонок и микрофона, но ничего не мешает подключению квадро динамиков. Легко убедиться в том, что оба кабеля могут использоваться только с KVM этой модели, стандартные кабели использовать нельзя.

Удалённое подключение

Если же у вас нет второго монитора для второго ПК, тут единственный выход – удалённое подключение. В локальной сети вы можете использовать штатное удалённое подключение Windows по протоколу RDP, это будет более быстрое подключение, чем по Интернету с использованием сторонних программ. Подробно о системной реализации удалённого доступа читайте в статье нашего сайта «Удалённое подключение в локальной сети по протоколу RDP».

Ну а если вам нужно управлять компьютерами, которые не находятся в одной локальной сети, то используйте сторонние программы типа AnyDesk или TeamViewer, которые предусматривают возможность настройки неконтролируемого удалённого доступа.

Подключите два ПК к одному монитору с помощью программного переключателя KVM.

В большинстве случаев программные KVM-переключатели не эквивалентны аппаратным KVM-переключателям. На самом деле вы получаете программное решение, которое позволяет использовать несколько компьютеров с мышью и клавиатурой основного компьютера.

Однако каждый компьютер должен иметь свой собственный монитор и находиться в одной комнате с вами. Примеры этих программных пакетов включают:

Так что на самом деле это программные переключатели «КМ», которые совсем не решают нашу проблему. Однако, если вы объедините программный переключатель KM с нашим первым решением, в котором мы подключаем два ПК к одному монитору, вы фактически получите KVM-переключатель бесплатно!

Также есть настоящее программное обеспечение KVM, такое как Множественность Stardock (30-дневная пробная версия). К сожалению, этот продукт не является бесплатным, но вы можете попробовать его, чтобы узнать, подходит ли он вам. Однако по сравнению с ценой на аппаратный KVM Multiplicity — это выгодная сделка, которая дает много преимуществ. Например, неиспользование кабелей и возможность удаленных KVM-компьютеров.

Программные переключатели KM, такие как Mouse Without Borders, даже позволяют легко использовать буфер обмена и передавать файлы между компьютерами как один.

Что делает KVM-переключатель?

KVM-переключатель — это аппаратный переключатель, который позволяет управлять несколькими компьютерами с одной клавиатуры, видеодисплея (монитора) и мыши. По сути, вы можете управлять двумя компьютерами с помощью одной мыши и клавиатуры через обычный монитор. KVM-переключатель поможет вам сэкономить на аппаратных расходах, если у вас дома более одного компьютера.

KVM-переключатели — это не просто физическое оборудование. Есть несколько удобных виртуальные приложения KVM Это позволяет вам использовать мышь и клавиатуру на разных компьютерах. Более того, их легко настроить!

Аппаратные KVM-переключатели

«KVM» — это сокращение от Клавиатура, видео и мышь, Аппаратный KVM-переключатель — это физическое устройство, которое может принимать подключения от нескольких компьютеров, а затем выводить их на один монитор, одновременно принимая ввод с одной клавиатуры и мыши.

KVM-переключатели значительно различаются как по цене, так и по функциональности. Вы можете получить базовая модель с 2 портами VGA около двадцати долларов, или потратить сотни долларов на 4-портовый блок высокого класса с довольно причудливыми функциями, такими как «картинка в картинке».

Большим преимуществом KVM-переключателей является то, что они просты в использовании. Просто подключите все и используйте каждый компьютер без потери производительности или возможного сбоя программного обеспечения, вызывающего простои.

Однако есть и много минусов. Во-первых, все ваши компьютеры должны быть физически подключены к KVM-переключателю. Все дисплеи и USB-кабели имеют ограничения по длине, прежде чем вам нужно будет купить ретранслятор сигнала или просто жить со всем вашим оборудованием в пределах нескольких футов от вас.

KVM-переключатели также могут работать медленно, в зависимости от того, какое оборудование вы используете. Переключение между компьютерами может занять несколько секунд, и если вам приходится делать это постоянно, это может быть чем-то вроде боли.

Характеристики модели Planet IKVM-8090

Planet IKVM-8090 – это компактный и недорогой KVM-переключатель на 2 компьютера USB. Автосканирование устройств, со слов пользователей, много времени не отнимает. Часто модель закупается для крупных корпораций. В первую очередь важно упомянуть о высоком параметре пороговой частоты синхронизации. Показатель волнового сопротивления в данном случае не превышает 23 Ом.

За один раз система способна обрабатывать целых шесть каналов. Видеопереключатель у модели предусмотрен с поддержкой протоколов СЕС. Перепады уровней наблюдаются нечасто. Однако недостатки в приборе все-таки есть. В первую очередь покупатели отмечают низкую пропускную способность. Также у модели есть проблемы с цветопередачей формата АР. Продается указанный переключатель по цене от 1300 руб.

kvm переключатель на 2 компьютера usb ps 2

Как использовать два компьютера с одним экраном?

Вы можете одновременно отображать вывод с двух ПК на одном экране, но для этого вам понадобится монитор, который поддерживает эту функцию. Это довольно распространенный вариант для широкоформатных дисплеев формата 21:9, которые часто позволяют назначать один вход на одну сторону и второй вход на другой.

Одним из примеров является ультра-широкий монитор LG 29EA93. Этот 29-дюймовый дисплей позволит вам одновременно подключать два компьютера, каждый из которых работает с разрешением 1280×1080 пикселей.

Если вы хотите сохранить более стандартное разрешение на своих компьютерах, вы можете попробовать довольно странный монитор Philips 19DP6QJNS «Два в одном». Это устройство фактически состоит из двух 19-дюймовых панелей, встроенных в один корпус, каждый из которых индивидуально поддерживает разрешение 1280×1024.

Однако, если вы делаете это, чтобы попытаться сэкономить место, подумайте о покупке пары мониторов со стойками, которые могут быть установлены. Это позволит вам поворачивать каждый экран на 90 градусов в вертикальное положение и размещать их рядом друг с другом. Это займет гораздо меньше места на вашем столе и позволит использовать два независимых дисплея без необходимости покупать довольно дорогой ультраширокий или сплит-монитор.

Еще одна компактная идея состоит в том, чтобы использовать пару кронштейнов для монитора, чтобы установить пару дисплеев над вашим столом в горизонтальном или вертикальном положении.

Если вам действительно не нужно одновременно запускать оба компьютера, и вы не хотите возиться с кабелями, переключающими монитор между ними, лучшим вариантом является KVM-переключатель (подробную информацию о нем читайте в статье ниже).
Они достаточно дешевы и позволяют использовать один и тот же монитор, клавиатуру и мышь с несколькими компьютерами. Переключатель KVM позволяет вам циклически переключаться между компьютерами нажатием одной кнопки.

Если оба компьютера находятся в одной сети, это также может быть достигнуто с помощью программного переключателя KVM.

Подключение двух компьютеров к одному монитору при помощи VGA-кабеля

Убедитесь, что монитор компьютера и оба устройства поддерживают видеосигнал VGA/SVGA. Если какое-либо из устройств не поддерживает видеосигнал VGA/SVGA, вам необходимо приобрести соответствующий адаптер для совместимости устройства с VGA. Например, если вы используете цифровой компьютерный монитор, подключите цифровой сигнальный адаптер VGA к порту DVI в порту монитора компьютера.
Для подключения VGA и DVI выключите оба компьютера.
Подключите один конец кабеля VGA-разъема к порту VGA на мониторе компьютера.
Разъем VGA должен быть выровнен так, чтобы 15-контактный разъем был легко вставлен в 15-контактные разъемы в порту VGA.
Поверните винты на задней панели разъема VGA по часовой стрелке, чтобы затянуть их и закрепить кабель на месте.
Подключите другой конец этого кабеля VGA-разъема к выходному порту VGA (монитора) в окне VGA-соединений.

Используйте другой кабель VGA для подключения порта VGA на первом компьютере к входному порту «1» или «A» VGA в окне подключения VGA.
Подключите один конец оставшегося разъема кабеля VGA к порту VGA на втором компьютере. Подключите другой конец этого кабеля к входному порту «2» или «B» VGA в коммутационной коробке.
Подключите разъем VGA к розетке или силовой полоске.
Запустите оба компьютера. Включите монитор компьютера.
Включите VGA-соединение. Отрегулируйте переключатель в положение «1» или «A», чтобы увидеть отображение сигнала на первом компьютере. Отрегулируйте переключатель в положение «2» или «B», чтобы увидеть отображение сигнала второго компьютера.

Если вы хотите прочитать похожую статью о том, как подключить компьютер к монитору, то мы рекомендуем вам перейти по данной ссылке.

Как выбирать размер

Имеется:

1. Видеорегистратор «Hiseeu» с VGA выходом на монитор

2. Компьютер (типа PC) с VGA выходом на монитор

3. Один ЖК монитор на стройплощадке

Хочу: не перетыкать VGA кабель монитора туда-сюда, чтобы посмотреть изображение с компа или с регика.

Цена вопроса: 15$

Идём на Алиэкспресс, заказываем, получаем посылочки.

Переключатель мониторов VGA (1 to 2 Monitor Switch VGA Video Switch Splitter VGA Switcher Converter Adapter Box Connect 2 Monitors/PC to 1 Monitor)

Сам переключатель (VGA splitter), коробка металлическая ( 112х70х25мм).

Две кнопки A и B.

С обратной стороны соответственно вход с источника А, вход с источника В, I/O — выход на монитор.

В моём случае на вход А повешен регик, на вход В повешен комп, на выход I/O — монитор.

Как пользоваться переключателем мониторов?

Нажата кнопка А — на мониторе показывает регик. Нажата кнопка В — на мониторе картинка с компа. Две кнопки одновременно я не пробовал нажимать :-), и вам не советую.
