HZMod XQ69

Переходим к самому узкому mini-ITX корпусу в этой подборке. Габариты этого кейса — 339 x 323 x 69 мм, он произведен из оцинкованной стали Q235. Высота процессорного кулера — не более 50 мм, зато есть возможность использования системы жидкостного охлаждения.

Максимальные размеры видеокарты, которая сюда поместится: 320 x 148 x 55 мм.

Компьютеры давно уже превратились из сугубо рабочих черных ящиков под столом в развлекательные центры, так что корпусом с окном, через которое видны комплектующие, уже мало кого удивишь. Но, разумеется, не всем хватает окна, поэтому компании, занимающиеся корпусами, временами создают настоящие произведения искусства, которые действительно являются уже не просто вместилищем для различного компьютерного железа, а украшением интерьера. И о таких корпусах мы сегодня и поговорим.

Thermaltake Core P90 — минимализм и открытость

Отличный корпус для тех, кому мало одного окна в боковой стенке: тут стекла два, а сверху и снизу просто пустое пространство. Более того, само расположение комплектующих в нем очень необычно: все они находятся на сторонах Г-образного корпуса, так что рассмотреть их сквозь стекла можно максимально подробно.

При этом из-за максимальной открытости корпуса он минимально ограничивает как видеокарту (длина до 320 мм), так и процессорный кулер (высота до 180 мм). К тому же не нужно задумываться о корпусных вентиляторах — они тут попросту не нужны. Пожалуй, минус у корпуса только один: это порты, которые находятся очень неудобно, сверху и максимально далеко от пользователя при вертикальном расположении кейса. Ценник за такое решение достаточно бодрый: на данный момент на Amazon за него просят $179.

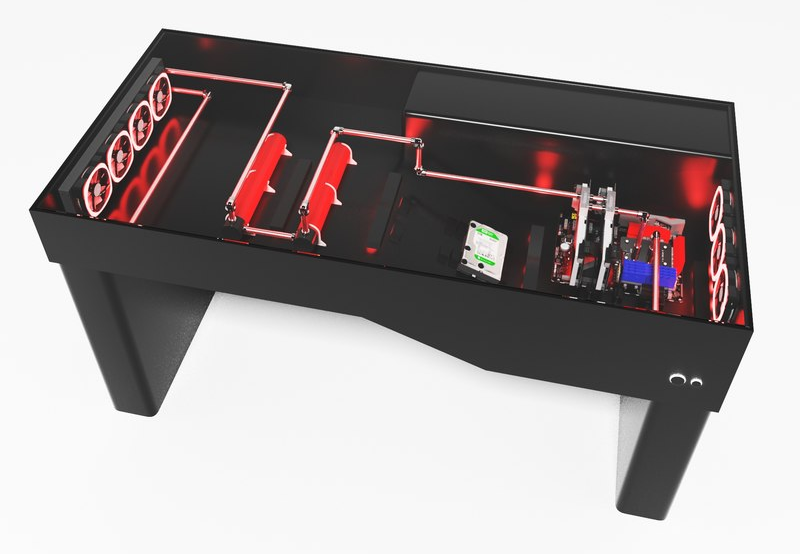

Hydra Desk — стол, он же корпус

86.JPG» alt=»Картинки по запросу «Hydra Desk»»» width=»800″ height=»450″ />

86.JPG» alt=»Картинки по запросу «Hydra Desk»»» width=»800″ height=»450″ />

Глядя на фото, вы можете подумать, что мы что-то перепутали, ибо выглядит Hydra Desk как добротный стол. Однако на деле в его столешнице, прикрытой 8 мм стеклом, есть место аж для двух материнских плат гигантского формата E-ATX, так что внутри него можно собрать целый сервер.

Изготовлен этот стол (или корпус?) из алюминия толщиной 1.5 мм, так что стоять он точно будет монолитно. Внутри него можно расположить. да все что угодно — например, есть место аж для 28 накопителей и пяти 480 мм радиаторов. В общем, это отличное ultimate-решение с такой же ценой — отдать за это чудо придется €1099.

Lian Li PC-Y6B — кто заказывал яхту?

Lian Li имеет тот же рейтинг среди производителей корпусов, что и Apple среди производителей компьютеров: эта компания создает классные продуманные решения с не самой маленькой ценой. Однако временами и такой компании хочется пошалить, так что встречайте корпус PC-Y6B, который выглядит как яхта.

При первом взгляде на корпус невольно задаешься вопросом — а как сюда плату-то запихнуть? Однако Lian Li смогли все организовать: поддерживаются миниатюрные Mini-ITX решения с кулерами высотой не более 60 мм, видеокарты длиной менее 300 мм и небольшие блоки питания стандарта SFX. И еще остается место аж для четырех накопителей.

Кстати, блогеры проверили — даже будучи пустой, такая «яхта» не плавает. А вот гордо стоять на столе она может, особенно если вы согласны выложить за нее на Ebay порядка €500.

InWin Yong — современное искусство дошло и до корпусов

Внешне корпус выглядит крайне необычно — конструкция похожа на причудливое переплетение корней, или же постройку Чужого. Интересно то, что каждое шасси индивидуально — вы можете сконфигурировать собственное решение любого цвета, и оно будет распечатано из крепкого ABS-пластика.

Стоит такой корпус немало, целых $4000. С учетом того, что внутри вполне обычные металлические крепления для материнской платы, видеокарты, БП и нескольких накопителей, такая цена кажется чересчур завышенной. Но выглядят такие корпуса необычно, этого у них не отнять.

Thermaltake Level 20 — необычный комод

Мы привыкли к тому, что системный блок — это прямоугольный параллелепипед, и доступ к большинству слотов и разъемов можно получить, сняв боковую крышку. А вот Thermaltake решили пойти «путем шкафа»: есть много «ящиков», в которые прячутся определенные компоненты. Так, в ящике ближе к передней части есть место для семи накопителей, чуть дальше них, в большом ящике, прячется материнская плата, а над ним — ящик для блока питания.



Крепятся все «ящики» к одной ножке, на которой также расположены 4 USB и кнопки включения и перезагрузки. При этом корпус очень вместительный — влезут и суперкулеры высотой до 200 мм, и огромные видеокарты до 310 мм в длину. У него есть много разных расцветок и версий, кроме того, такой корпус можно найти в России: «всего» за 55 тысяч рублей.

AeroCool StrikeX-Air — что ты такое?

Открытых корпусов продается достаточно много, но вот решение от AeroCool выглядит достаточно необычно, чтобы попасть в наш список. Идея корпуса заключается в максимально простом и быстром доступе к компонентам. Хотите увидеть материнскую плату? Просто поднимите крышку с вентилятором. Доступ ко всем 6 накопителям вообще открыт — никаких заглушек.

Конечно, такая необычная конструкция наложила свои ограничения: придется ограничиться кулером высотой до 150 мм, а СВО влезут далеко не все. Но, с другой стороны, продуваемость у такого корпуса просто отличная, да и ценник не совсем уж космический: порядка $450 на Amazon, что позволяет его использовать для сборки крутого игрового ПК.

Deepcool TriStellar — космический корабль

Эта штука выглядит как что угодно, только не как компьютерный корпус. Вообще кажется странным, что в этом изделии можно расположить материнскую плату. Однако Deepcool продемонстрировали — можно: в верхнем «лепестке» есть место для видеокарты и аж трех SSD. В одном из нижних — для блока питания и пары жестких дисков, ну а во втором поместится небольшая Mini-ITX плата и односекционная СВО.

В итоге в такой штуковине можно расположить вполне себе мощный игровой компьютер, да и к тому же такой корпус можно найти в официальной продаже в России, стоит он порядка 18-19 тысяч рублей.

Lian Li DK-Q2 — еще один корпус в формате стола

Да, снова отличились инженеры из Lian Li. Их стол меньше Hydra Desk, и в него поместится «всего» один компьютер. Зато сделан он куда удобнее: добраться к внутренностям можно, выдвинув «ящик», который занимает все пространство стола. Внутри помещается одна плата E-ATX и до 21 накопителя, а охлаждает все это 8 вентиляторов, расположенных по бокам.

Увы — такое расположение платы в столешнице сильно ограничивает максимальную высоту кулера, всего до 90 мм, однако места под СВО предостаточно. Также из удобных фишек — можно регулировать высоту такого стола. К слову, столешница сделана из закаленного тонированного стекла и не боится царапин, а в остальном стол полностью алюминиевый. Стоит он, разумеется, немало — целых $990 на Amazon.

Cougar Conquer — у вас пазы не сходятся

Глядя на этот корпус, складывается впечатление, что инженеры не смогли подогнать его части друг к другу и расположили просто рядом. На деле, конечно, это не так, и такие зазоры играют роль вентиляционных отверстий, к тому же делают корпус запоминающимся. Еще один интересный момент — материнская плата в таком корпусе располагается в повернутом состоянии.

Во всем остальном — типичный игровой агрессивный корпус с оранжевой подсветкой, поддерживающий как высокие суперкулеры, так и длинные видеокарты. К тому же он официально продается у нас и стоит не очень дорого, порядка 16 тысяч рублей.

Lian Li PC-T70X — для любителей открытых стендов

Очередное произведение Lian Li сложно назвать корпусом, это скорее стойка. В верхней ее части можно расположить крупную материнскую плату стандарта E-ATX, а внутри есть место для блока питания и пары накопителей. Каких-либо крышек и съемных частей нет совсем, добраться до любой железки можно напрямую.

Конечно, располагать материнскую плату горизонтально и без крышки — отличный способ создать хороший пылесборник, однако для тех, кто постоянно перебирает ПК, или кому нужен тестовый стенд, этот корпус незаменим. К тому же стоит он по меркам хороших корпусов очень недорого — €108 на ComputerUniverse.

InWin 309 — шедевр пиксель-арта

Хотите чуть больше индивидуальности? Новый корпус InWin отлично подойдет, ведь его передняя панель выглядит как дисплей из 144 плиток-светодиодов, и каждым из них можно управлять вручную с помощью специальной программы. Так что за 18 тысяч рублей вы можете получить возможность создать свой индивидуальный рисунок на передней панели и менять его хоть каждую минуту.

Во всем остальном корпус вполне обычен — помещаются платы вплоть до ATX и кулеры до 160 мм, а видеокарты в нем располагаются вертикально. Разъемы вынесены на боковую панель, и среди привычных USB и кнопок включения и перезагрузки есть также возможность управлять яркостью передней панели и предустановленными цветовыми профилями без использования программы.

Как видите, необычных корпусов в мире хватает. Знаете какие-нибудь еще? Пишите об этом в комментариях.

/H1toH2

Cooler Master Cosmos C700M

Далее мы имеем Cosmos C700M от Cooler Master. Вы можете сделать из него как традиционный корпус, так и открытый, сняв панель. Кроме того, существует обширная система покрытия кабелей, которая позволяет прокладывать и чистить ваши кабели.

Если вы не хотите использовать вентиляторы или открытую опцию, вы можете установить систему жидкостного охлаждения, чтобы ваше «железо» оставалось прохладным.

Самодельный тестовый стенд для материнских плат

Думаю, что рано или поздно всем, кто регулярно ковыряется с компьютерным железом приходит мысль как-то оптимизировать рабочее место — надоедает каждый раз раскладываться на столе, потом прибираться. Плюс иногда возня с материнкой может идти несколько дней, а за это время может понадобиться что-то ещё на столе поделать, ещё что-то запустить и т.п. А если там разложена материнка, да ещё какие-то тесты идут, то двигать её может быть нежелательно. Так что классическая «коробка для материнки» перестаёт устраивать. Ко мне такое пришло скорее поздно, чем рано, но это лучше, чем никогда 🙂

Сперва, конечно, пошел смотреть готовые варианты. Они есть, но стоят достаточно дорого, даже китайские. Средняя цена в районе 100$, есть дешевле, есть дороже.

Alpha-DB6 Case. В принципе, не такой уж дорогой вариант, если доставку не учитывать. Одноэтажный с «подвалом» для дисков.

BC1 Open Benchtable (Вообще это довольно интересный проект и на сайте имеются чертежи для самостоятельного изготовления).

X-Frame 2.0. Не знаю, за что они такие деньги просят.

Test Bench V1.0. Только функциональность, что тут, что у варианта выше.

QDIY PC-D60. Китайский вариант. Голое основание под материнку, только mATX и меньше, БП сбоку ставится, места под оптический привод нету.

Посоветовался с жабой и решил, что покупать ничего не буду. Надо делать самому. Посмотрел, что на эту тему может посоветовать интернет. Интернет посоветовал много чего, не мне первому такого захотелось.

Общие идеи — двухъярусная конструкция, на нижнем «этаже» находится блок питания и носители информации, на верхнем — материнская плата. Есть одноярусные варианты, когда БП и диски рядом с материнкой располагаются, но они больше места на столе занимают.

Большинство делают стенд из старого корпуса — вынимают оттуда поддон для материнской платы, из остатков корпуса делают каркас, поддон потом закрепляют сверху.

1. У меня кривые руки. Мышь и клавиатура в них лежат гораздо лучше, чем молоток и ножовка. То есть я могу копать, могу не копать. Могу пилить, могу не пилить. А вот как-то красиво пилить — это уже не ко мне. Потому чем меньше придется пилить, сверлить и т.п. — тем лучше.
2. Работать буду с тем, что валяется под руками и под ногами. Для экономии и чтобы далеко не ходить.
3. Конструкция должна быть двухъярусной — компактней, аккуратней — обычно БП и носители информации используются одни и те же, меняются только материнки и платы расширения. Так что БП и диски проще закрепить на постоянку — ну или сделать для них удобные посадочные места, чтобы можно было быстро ставить и снимать. Посадочные места должны быть, как минимум, под 3,5″ жесткий диск и оптический привод. Опционально — 2,5″ диск и 3,5″ дисковод.
4. Должны быть кнопки включения и перезагрузки, спикер, индикаторы питания и работы жесткого диска.
5. Должна быть возможно удобно передвигать собранную конструкцию — ничего не должно торчать за габариты, кроме внешних кабелей, должны быть места, за которые удобно браться.

Для крепления материнки выкрутил поддон из старого корпуса. Можно было бы установить крепления прямо на основание стенда, но это лишняя работа — на поддоне уже всё размечено под стандартные размеры материнок, прикрутить его четырьмя шурупами к основанию гораздо проще, чем ставить полтора десятка стоек под разные типы материнок. Идеальным был бы поддон от старого инвина (А-серии, по-моему, ранний АТХ, где поддон на рельсах вместе с материнкой выдвигался из корпуса). Но, к сожалению, подобного у меня под рукой не оказалось. Да и жалко было бы хороший корпус пилить. А так использовал какую-то консервную банку типа суперповера.

Размеры стенда выбрал исходя из размером поддона — накинул по паре сантиметров с каждой стороны, несколько округлил — получилось 30х40 см. Высота равна высоте блока питания, поставленного вертикально — 15 см.

Дальше я несколько смухлевал — не стал делать сам, а пошел к слесарям и плотникам и сказал «мне надо вот такую хреновину». В итоге через пару недель (они были заняты, а мне не горело) получил заказанную хреновину.

Два куска ДСП, ножки сделали из металлических трубок. Сам бы я, скорее всего, и ножки деревянные бы делал — взял бы ручку от швабры да отпилил бы четыре куска нужной длины, потом бы посадил на длинные шурупы.

Блок питания думал, как ставить — вертикально или горизонтально, в итоге поставил горизонтально. Всё равно длины кабеля питания процессора не хватало что так, что так, а остальные провода было удобнее использовать при горизонтальном расположении БП. Закреплён БП просто на два уголка. Сам блок питания — обычная пятисотка. Конечно, идеально было бы поставить сюда БП с отсоединяемыми проводами, но что использовал как стендовый БП — то и воткнул.

Для крепления оптических приводов и дисков взял стойку из другого старого корпуса, удобна тем, что на ней есть парочка упоров для жесткого диска и его не обязательно привинчивать для надежного крепления. Но вот привод закреплять надо.

Поддон для материнки прикрутил пятью болтиками, после окончательного выбора места прорезал пару отверстий для пропуска кабелей.

Для быстрого крепления материнки я поставил несколько «шпеньков» (просто снизу вкрутил болтики), только в одном месте оставил болт с барашком под закручивание пальцами.

Остальные стойки либо пластиковые, либо с пластиковыми заглушками — чтобы на них могли ложиться материнские платы без опасения что-то замкнуть — не у всех плат отверстия под крепления в стандартных местах стоят. Подкладка приклеена с теми же целями — АТшные материнки в этом месте висят в воздухе и, в принципе, могут прогибаться до металла (хотя чисто АТ-материнок у меня нет, но вот АТ/АТХ встречаются).

Сбоку оставил место для свистелок и светилок. С одной стороны кнопка включения питания со светящимся ободком — его подключаю на активность жесткого диска, кнопка Reset и спикер. Просверлил отверстия соответствующего диаметра да посадил на клей из термопистолета.

Светодиод питания решил не разводить, вместо него поставил два вольтметра — на 5 и на 12 вольт. Вольтметры копеечные, второй знак после запятой ставят от балды, но примерно контролировать напряжение позволяют, просадку до 11 вольт увидеть можно будет. Если нужно точнее, то есть мультиметр. Ну и индикатором питания подрабатывают заодно. Так далеко от кнопок отставил для того, чтобы было удобнее браться руками для переноски. Тоже посадил на термоклей, хоть можно было и прикрутить. В углу присобачил многоразовую стяжку, чтобы провода от кнопок в «свободное время» закреплять.

Недостаточную длину кабеля питания процессора решил методом вклеивания удлинителя. Кабель от БП к нему снизу присоединяется, а сверху длины достаточно, чтобы дотянуться почти в любое место вокруг сокета.

По дальнему краю сделал несколько дополнительных прорезей для пропуска кабелей, три закрыл, одну оставил открытой. Но никто не мешает и закрытые открывать при необходимости.

Снизу «на потолке» развесил площадки для крепления стяжек, чтобы провода удобней было укладывать-развешивать. Пока ещё не всё развешено, конструкция собрана не так давно, не обжился окончательно.

Ну и всё, в принципе, можно использовать. Внешне, конечно, колхозно, но свои задачи выполняет.

• Поставить всё же что-то типа салазок для 2,5″ дисков.
• Поставить крепление для 3,5″ дисковода. Сам дисковод не знаю, стоит ли на постоянку крепить — я попеременно использую как нормальные дисководы, так и аппаратный эмулятор. Разве что прикрутить дисковод, а рядом место для эмулятора сделать. Хотя, думаю, ограничусь салазками как под 2,5″
• Добавить какой-нибудь простенький динамик, чтобы звук проверять можно было без подключения внешних колонок. Пока ещё не решил, пассивный или всё же мелкую активную колоночку с питанием от пяти вольт.
• Обзавестись круглыми кабелями для IDE и FDD достаточной длины, чтобы можно было их спокойно вниз через прорези пропускать, потому что стандартные кабели очень уж неудобно ложатся и портят всю идею. И если дисководы я использую не особо часто, то вот IDE’шные диски подключаю регулярно.

Конечно, наверняка будет куча комментариев на тему «И не стыдно тебе такой колхоз на публичное обозрение выставлять? Нет бы сперва отполировал и покрасил в весёленький цвет. И котика нарисовал!»

Нет, не стыдно. Потому что сознаю, что это колхоз, а вот русскоязычных материалов на тему создания подобных стендов я не особо много нашел. Пусть будет одним больше.
