Как выбрать источник бесперебойного питания

ИБП APC SMT1500I и CyberPower PR1500ELCD

Год от года проблема защиты электропитания компьютеров и сетевого оборудования становится всё более актуальной. Это объясняется многими причинами, к которым следует отнести широкое распространение цифрового документооборота, а также высокую востребованность данных в мировой сети Интернет. Кроме того, многие компании начинают пользоваться облачными технологиями, которые требуют централизованных дата-центров для хранения информации. Именно поэтому обеспечение бесперебойного функционирования серверов, систем хранения данных и коммуникационного оборудования является непременным условием для повседневной работы сотрудников. При этом следует учитывать, что даже небольшой простой по времени может легко привести к серьезным сбоям в работе и, как следствие, к значительным убыткам. Качественная защита электропитания серверов и рабочих станций позволяет значительно снизить риск потери данных из-за некачественных электросетей или полного исчезновения напряжения в сети.

В этой статье мы поговорим о двух источниках линейно-интерактивного типа — APC SMT1500I и CyberPower PR1500ELCD с синусоидальной формой выходного сигнала. Оба источника можно отнести к эффективным решениям для защиты от любых нарушений питающей сети — они подходят для серверов, кассовых терминалов, маршрутизаторов, коммутаторов, концентраторов и других сетевых устройств. Две рассматриваемые модели ИБП имеют очень много общего, однако есть и некоторые отличия — в том числе, конечно, цена (ИБП APC по сравнению с устройствами других производителей достаточно дорогие). Так что в этой статье мы попробуем понять, насколько модель CyberPower PR1500ELCD отличается от APC SMT1500I. Итак, давайте рассмотрим каждую модель поближе.

Важные характеристики ИБП

Тип ИБП

Все источники бесперебойного питания можно разделить на три типа.

Резервные ИБП. В продаже уже почти не встречаются — они не очень надежны, а переключение с питания от сети на питание от батареи в них происходит слишком медленно.

Интерактивные ИБП. Они имеют встроенный трансформатор для стабилизации перепадов напряжения, так что переключение на батарею в сравнении с резервными происходит гораздо реже. Кроме того, само переключение происходит заметно быстрее.

ИБП с двойным преобразованием. Это дорогие, но необычайно эффективные «бесперебойники», которые очень хорошо стабилизируют напряжение и в случае чего переключаются на батарею очень и очень быстро.

Выходные разъемы питания

Главные типы выходных разъемов питания — CEE 7 (стандартная евророзетка) и IEC 320 C13 (трехконтактный выход питания для компьютера). Естественно, выбирать конкретную модель нужно с учетом ваших потребностей (для обычного ПК нужно как минимум два разъема — для самого компьютера и для монитора).

Диапазон входного напряжения

Этот параметр характеризует то, при каком напряжении в стационарной сети ИБП будет переключать подключенные клиенты на батарею. Чем чаще происходит это переключение, тем быстрее будет изнашиваться аккумулятор. Параметры вашей сети питания лучше замерить или узнать из проверенных источников заранее.

Время работы при полной нагрузке

Большинство не слишком дорогих ИБП при полной нагрузке могут работать на протяжении всего пары минут. При этом они четко и громко оповещают пользователя о проблеме, так что сохранить всю важную информацию и «правильно» отключить компьютер вы должны успеть. За дополнительные минуты (5 и более) придется сильно переплачивать. Впрочем, при неполной нагрузке время автономной работы обычно значительно увеличивается.

Мощность

Пожалуй, одна из главных характеристик любого источника бесперебойного питания. Сумма потребляемой мощности подключенных устройств ни в коем случае не должна превышать 70-80% мощности самого ИБП! Комфортный запас в 20-30% нужен потому, что часть мощности при преобразовании и других процессах теряется, превращаясь в тепло.

Какая же мощность вам нужна? Лучше всего использовать какой-нибудь онлайн-калькулятор (не забудьте прибавить мощность, потребляемую монитором!). Если компьютер у вас уже есть, то можно взглянуть на мощность его блока питания — правда, во многих случаях она будет излишней, а реальное потребление (даже при максимальной нагрузке) будет ниже.

200 Вт хватит для старых консолей вроде PlayStation 4 и Xbox One, 300 Вт — для консолей текущего поколения вместе с не слишком большим телевизором. 400 Вт — неплохой порог для обычных офисных и домашних развлекательных компьютеров с монитором. 600 Вт — это уже подходящая мощность для вполне быстрых игровых ПК с монитором. 800 Вт хватит для еще более мощных ПК, а 1000 Вт — и для такого компьютера, и для монитора, и для телевизора.

ПО и интерфейсы

Многие модели ИБП можно подключить к компьютеру с фирменным ПО с помощью отдельного USB-порта (не стоит путать с USB-портами для зарядки мобильных устройств). Это самое фирменное ПО можно использовать и для индикации переключения, и для автоматического корректного выключения ПК. Некоторые ИБП также позволяют с помощью этого ПО наблюдать за параметрами питания и даже изменять некоторые настройки. Удобно, но не критично.

Гарантия

Гарантия производителя покрывает и сам ИБП, и батарею внутри (если он поставляется с установленной батареей). «Смерть» аккумулятора в пределах срока гарантийного обслуживания (обычно составляет около 3 лет) будет не такой страшной — заменить ее должны бесплатно.

Чем отличаются друг от друга основные типы ИБП

Как известно, распространены три основных типа ИБП:
— резервные, они же off-line, standby или Back-UPS,
— линейно-интерактивные, они же line-interactive или Smart-UPS,
— с двойным преобразованием, они же on-line.

Резервный ИБП смело можно ставить там, где в сети нет серьёзных скачков напряжения (оно стабильно держится в коридоре от 200 до 230 вольт) и подключается офисная техника типа компьютера, дисплея или маршрутизатора.

В данном случае у вас не будет возможности изменения выходного напряжения и его стабилизации, зато это самое недорогое решение. К тому же резервные ИБП практически не шумят и имеют очень высокий КПД при работе от сети.

В отличие от резервного в схему линейно-интерактивного ИБП входит стабилизатор напряжения, который позволяет приводить к нормальному значению пониженное или повышенное напряжение в сети, например, если напряжение в сети «скачет» от 170 до 250 вольт.
Кроме того, стабилизатор экономит расход батарей: при его использовании они прослужат более долгое время.

И ещё один момент: линейно-интерактивный ИБП гораздо быстрее переключается на работу с батареей, чем резервный. Если же говорить про сигнал от батареи, то в зависимости от конструкции инвертора линейно-интерактивный ИБП может выдавать либо аппроксимированную его форму, либо чистую синусоиду.

Сегодня в моделях линейно-интерактивных ИБП часто используется активное охлаждение. Из-за этого возрастает уровень шума. Но в любом случае такой тип ИБП неплохо подойдёт для серверной комнаты. Особенно если учесть, что линейно-интерактивные ИБП часто выпускаются в форм-факторе для стоек.

По цене линейно-интерактивный ИБП обходится несколько дороже резервного. Однако и здесь есть выход. В качестве хорошего примера можно рассмотреть новые универсальные ИБП среднего ценового сегмента APC Easy UPS On-Line серии SRV.

Наиболее дорогой вид ИБП – устройства с двойным преобразованием входящего тока.
Такие ИБП следует использовать при подключении оборудования, очень чувствительного к качеству электроэнергии. ИБП с двойным преобразованием на выходе дают хороший сигнал синусоидальной формы. В отличие от линейно-интерактивных они позволяют регулировать не только напряжение, но и частоту.

Ко всему прочему ИБП с двойным преобразованием абсолютно синхронно и незаметно для пользователя могут подключаться к аккумуляторным батареям, когда пропадает внешнее напряжение.

Обзор ИБП APC Smart-UPS C 1500

Простота обслуживания, надежность конструкции, защита от перегрузки, возможность удаленного контроля состояния батареи и режима работы — вот основополагающие качества хорошего ИБП, и все они относятся к APC Smart-UPS C 1500.

Счастливы те, кто проблемы с электричеством ощущает на себе раз в год на пять минут или реже. Им чужды затруднения, связанные с выбором ИБП и аккумуляторов на замену, а также со спонтанными дисконнектами при работе с ноутбуком. Предметное осмысление проблемы некачественного питания приходит после первого печального опыта , как говорится в пословице, «пока гром не грянет — мужик не перекрестится». И дабы не оставлять задумавшихся без полезной информации, мы изучили устройство, способное взять на себя решение подобных проблем — ИБП APC Smart-UPS C 1500.

Обзор ИБП APC Smart-UPS C 1500

По давней доброй традиции цифра в названии соответствует максимальной выходной мощности, измеренной в вольт-амперах (не путать с ваттами). Smart UPS 1500 — аппарат серьезный как по подходу, так и по весу. Не отстает и цена — от 32 тыс. руб. в розницу. Взамен озвученной суммы пользователь получает в свое распоряжение черный стальной ящик массой чуть менее 25 кг, способный продержать нагрузку мощностью 900 Вт в течение 7,7 мин при исчезновении напряжения в розетке. По крайней мере, так заявлено на официальном сайте.

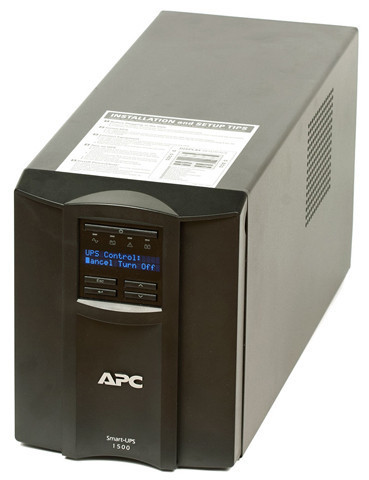

Конструкция ИБП традиционна как снаружи, так и внутри. Его основа — каркас из стали толщиной 1,2 мм, в котором предусмотрено место под аккумуляторы, силовой трансформатор и плату управления.

Обзор ИБП APC Smart-UPS C 1500

Начинку скрывает П-образная стальная крышка, окрашенная в черный цвет.

Обзор ИБП APC Smart-UPS C 1500

Передняя панель из черного пластика несет на себе основные органы управления бесперебойником: пять кнопок, ЖК-экран и четыре светодиодных индикатора.

Обзор ИБП APC Smart-UPS C 1500

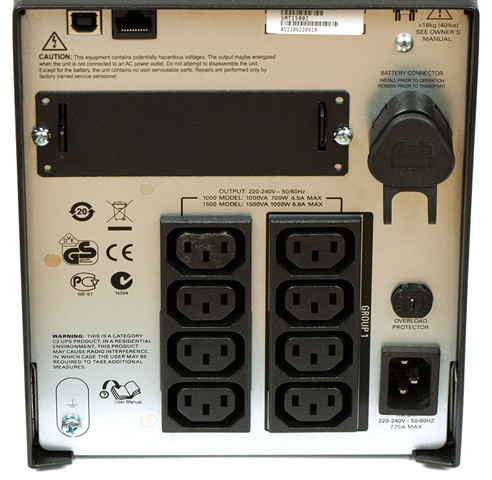

На противоположном торце смонтированы 12 разъемов, из них которых восемь предназначены для подключения потребителей, один — входной, для подсоединения к сети в 220 В, слот для дополнительных плат контроля и управления (SmartSlot), разъемы USB и RJ45.

Обзор ИБП APC Smart-UPS C 1500

Все потребители подключаются только кабелями с разъемами С14, что также является устоявшимся стандартом для ИБП, но многие пользователи об этом не подозревают.

В комплект поставки входят несколько кабелей C14—C13, которыми можно соединить ИБП с большинством цифровых потребителей. Их длина менее 2 м, что вынуждает при значительной удаленности потребителей от бесперебойника мастерить переходники самостоятельно. А такой вариант более чем возможен, поскольку вентилятор активного охлаждения начинки Smart-UPS C 1500 тихим не назовешь.

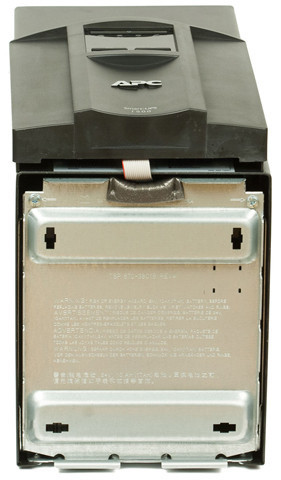

Один из основных компонентов любого ИБП — аккумулятор — размещен за передней панелью, которая легко снимается

Обзор ИБП APC Smart-UPS C 1500

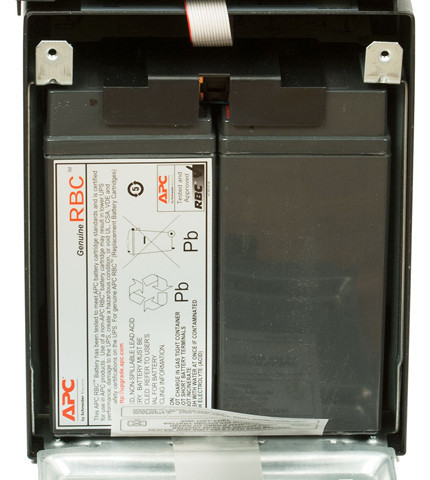

Очень практичное и мудрое решение, облегчающее смену аккумулятора, или, говоря точнее, блока под названием RBC7, состоящего из двух свинцово-кислотных аккумуляторов по 12 В, каждый емкостью 18 А . ч

Обзор ИБП APC Smart-UPS C 1500

Батарея не обслуживаемая, и, судя по отзывам, способна исправно работать в течение нескольких лет (срок службы в значительной степени зависит от режима работы)

Обзор ИБП APC Smart-UPS C 1500

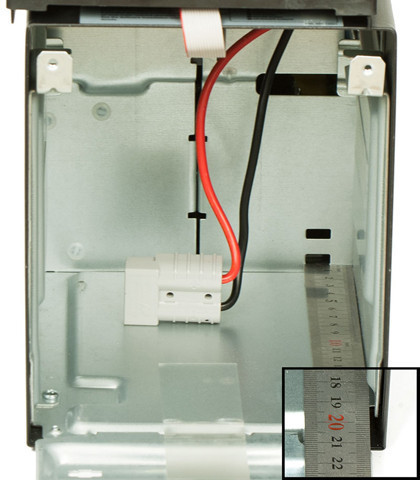

Размеры и масса блока RBC7 значительные: он занимает более половины внутреннего пространства Smart-UPS C 1500 В . А.

Обзор ИБП APC Smart-UPS C 1500

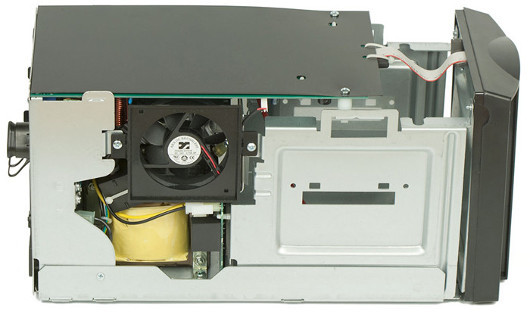

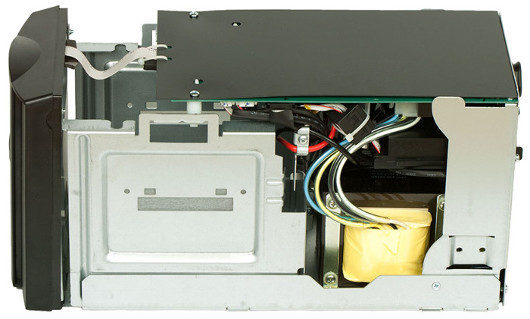

За аккумуляторным отсеком размещены остальные элементы начинки ИБП: силовой трансформатор, входной фильтр и импульсный блок питания основной платы, смонтированной в верхней части «бесперебойника».

Обзор ИБП APC Smart-UPS C 1500

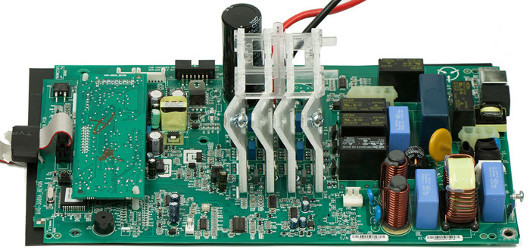

На ней размещены силовые полупроводниковые ключи, реле переключения обмоток, управляющий микроконтроллер и обвязка всех блоков.

Обзор ИБП APC Smart-UPS C 1500

Обзор ИБП APC Smart-UPS C 1500

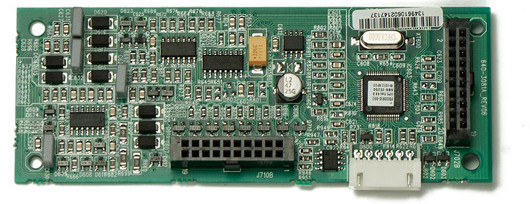

Примечательно, что множество силовых элементов не распаяны, что свидетельствует об универсальности примененной платформы и возможности постройки на ее базе более мощных версий ИБП.

Обзор ИБП APC Smart-UPS C 1500

Такой подход, примененный во многих современных устройствах (например, роутерах и импульсных блоках питания), позволяет значительно сэкономить на производстве. Ранние версии Smart-UPS 1500 строились на другой платформе, которая была значительно сложнее и не обладала столь широким ассортиментом настроек. Мне довелось ей пользоваться, впечатления исключительно положительные.

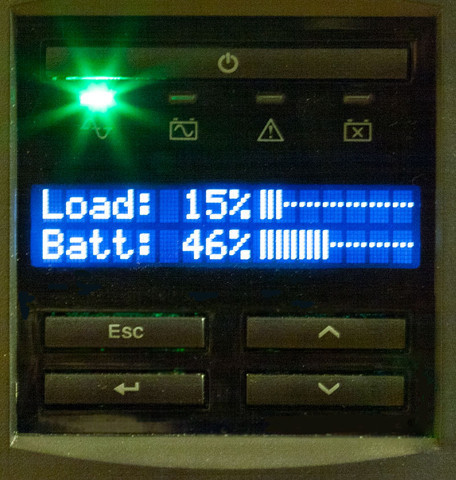

Управление ИБП производится пятью кнопками, размещенными на передней панели. С их помощью можно задавать базовые параметры, а также в реальном времени наблюдать за состоянием аккумулятора и загрузкой ИБП (в процентах от максимально допустимой). Удобно, но новичку потребуется минут примерно двадцать, если осваивать методом «тыка», или пять минут, если прочитать инструкцию.

Обзор ИБП APC Smart-UPS C 1500

Тестирование ИБП осуществлялось путем подключения нагрузки разного типа с последующим измерением времени автономной работы и других параметров, а именно, величины выходного напряжения, его стабильности и формы сигнала. Нагрузка подключалась как активная (нагреватели, лампы накаливания), так и реактивная (импульсные блоки питания, коллекторные двигатели). После каждого полного разряда ИБП заряжался без нагрузки в течение 15 ч.

Обзор ИБП APC Smart-UPS C 1500

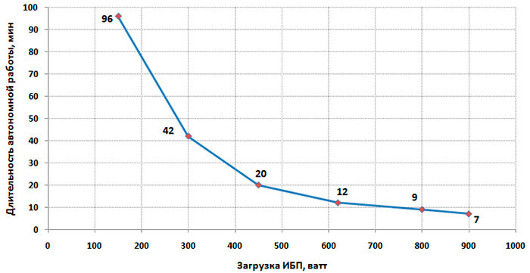

Полученная кривая выглядит оптимистичнее, чем приведенная на сайте APC диаграмма

Обзор ИБП APC Smart-UPS C 1500

До обещанных спецификацией 7,7 мин не дотянул, но 7 мин и несколько секунд нагрузка продержалась. Форма выходного напряжения, как и указано в спецификации, синусоида, но под значительной нагрузкой пики немного срезаются.

Обзор ИБП APC Smart-UPS C 1500

Обзор ИБП APC Smart-UPS C 1500

При переходе с питания от сети на батареи искажение синусоиды практически не заметно. Если же «бесперебойник» отключить через переднюю панель, то на выходе остается остаточное напряжение синусоидальной формы

Обзор ИБП APC Smart-UPS C 1500

Переход на питание от батареи происходит при понижении сетевого напряжения ниже 160 В, а переход на питание от сети — при напряжении в розетке 170 В и выше. Нагрев внутренностей Smart-UPS C 1500 невелик. Максимальная температура была зафиксирована на силовом трансформаторе — 47 о С при полной загрузке ИБП. На перегрузку устройство реагирует мгновенным отключением нагрузки с выводом соответствующего сообщения на экран. При питании от сети небольшая перегрузка допустима; о ее наличии можно узнать по параметру Load на передней панели, значение которого переваливает за 100%. В этом случае учтите, что едва пропадет сетевое напряжение, как потребители будут отключены из-за перегрузки.

Данный факт, а также специфика работы устанавливаемых в большинство ИБП аккумуляторов (и в испытуемый в том числе) определяют основное правило работы с такими «бесперебойниками»: минимум полуторакратный запас по мощности, а лучше двойной. На диаграмме хорошо видно, что с ростом нагрузки автономное время работы снижается нелинейно. Основная причина — значительное падение емкости аккумуляторов при значительном токе разрядки. Без сомнения, с увеличением мощности нагрузки изменяется и КПД, но его влияние на основной параметр ИБП — время автономной работы — вторично.

В заключение о том, для чего стоит использовать APC Smart-UPS C 1500. Разумным решением будет запитывать от него домашний ПК малой или средней мощности вместе с базовой периферией (монитором, акустикой, роутером и т.д.). Как правило, их суммарная мощность составляет от 300 до 600 Вт, что означает один-два десятка минут автономной работы от Smart-UPS C 1500. Это достаточный временной интервал, для того чтобы сохранить все документы, а кроме того, завершить такие процессы, как кодирование видео, рендеринг картинки, отключение от удаленного сервера.

По моему мнению, такие «бесперебойники» следует считать отправной точкой при планировании автономного питания более-менее мощной электроники. Простота обслуживания, надежность конструкции, защита от перегрузки, возможность удаленного контроля состояния батареи и режима работы — вот основополагающие качества хорошего ИБП, и все они относятся к APC Smart-UPS C 1500. Цена на этот продукт, увы, не столь демократична, как пару лет назад, но здесь основной причиной являются рост курсы валют. К тому же зачастую внезапное отключение электричества может привести к гораздо большим финансовым потерям, чем покупка излишне навороченного (по мнению некоторых пользователей) продукта.

Из личных рекомендаций: перевернуть вентилятор (на вдув), вырезать штампованную решетку, установить стальной мелкоячеистый гофрированный пылевой фильтр.

Обзор ИБП APC Smart-UPS C 1500

Это, во-первых, снизит уровень шума и, во-вторых, уменьшит количество пыли внутри ИБП. В такой конфигурации похожий ИБП (APC Smart-UPS 1500) проработал у меня более двух лет без нареканий. Да, данные модификации могут быть трактованы как вмешательство в работу ИБП и стать причиной лишения гарантии.

Заявление характеристики APC Smart-UPS 1500

Выходная частота: 47–53 Гц

Выходная мощность: 900 Вт/1500 В . А

Топология: линейно-интерактивный

Форма выходного напряжения: синусоида

Диапазон входного напряжения: 170–300 В

Диапазон входного напряжения: при работе от сети 180–287 В

Время зарядки аккумуляторов: 3 ч

Емкость батареи: 220 В/Ач

Интерфейсы: DB-9 RS-232, SmartSlot, USB Масса нетто: 24 кг

Как выбрать источник бесперебойного питания?

Выбирая UPS, следует принимать во внимание особенности оборудования, которое планируется к нему присоединять и характер неполадок в электросети.

Если неполадки не связаны с заниженным или завышенным напряжением, а обезопасить требуется различное сетевое оборудование (модем, маршрутизатор, точку доступа) или маломощный ПК с периферией, достаточно будет простейшего резервного ИБП (иначе Standby или off-line). Недостатки такого варианта связаны со слишком большим временем переключения на батарею и обратно. В частности, устройства с некачественными блоками питания могут перегружаться или зависать.

Нормализовать «плавающее» значение сетевого напряжения позволяют модели с автоматической регулировкой (AVR). Они относятся уже к интерактивным ИБП (как правило, типа Smart UPS), а поскольку стабилизация там осуществляется ступенчато, при выборе ИБП следует отталкиваться от чувствительности своей техники к падению напряжения питания. Например, если собственный БП компьютера «не держится» за 180 В, нужно подбирать UPS с нижним порогом (фиксированным или настраиваемым) выше этого значения. Простейшие бесперебойники имеют одну повышающую ступень, модели покруче — две-три. Другими словами, последние точнее выполняют нормализацию.

У игровых компьютеров средней и большой мощности свои особенности. Практически без исключений, все они оснащаются блоками питания со схемой активной коррекции коэффициента мощности (APFC). Не вдаваясь в детали отметим, что такие БП не «дружат» с резервными и недорогими интерактивными UPS (у которых выходной сигнал имеет ступенчатую аппроксимацию). Как вариант, следует ориентироваться на источники бесперебойного питания с двукратным запасом мощности. Либо же на бесперебойники с «чистой» синусоидой, в том числе онлайн-типа.

Кратко о последних. ИБП с двойным преобразованием напряжения (Double conversion UPS) лучше прочих обеспечивают защиту от всех видов проблем с электропитанием, а в отдельных случаях просто не имеют альтернативы. За все приходится платить. И в буквальном смысле, и в переносном. Стоимость онлайн-моделей высока, при этом они имеют самый маленький КПД и постоянно работающую систему охлаждения. Зато у них нет времени переключения, как такового, постольку выходное напряжение всегда формируется из батарейного, а входное, если оно есть, идет на постоянную подзарядку аккумуляторов (за исключением режима байпас).

После того, как вы определились с типом будущего ИБП, нужно посчитать, какую совокупную мощность потребляет оборудование, нуждающееся в защите. Чрезмерный запас здесь излишен, но стоит «заложиться» на вероятность форс-мажора. Выходную мощность источников бесперебойного питания принято указывать в вольт-амперах. Чтобы перейти к привычным ваттам, соответствующий показатель делят на 1,4.

Лучшие источники бесперебойного питания представлены в нашем рейтинге, составленном с учетом отзывов экспертов и обычных покупателей.

Популярные модели

Определяясь, как выбрать бесперебойник для компьютера, не стоит забывать о производителях приборов. К популярным маркам, в линейке которых есть качественные и эффективные ИБП, относят Powercom, P-com и APC. Пользуется популярностью продукция и других производителей, ценовая политика которых делает покупку более доступной — но качество таких источников обычно ниже.

APC Black-UPS 500

Как выбрать ИБП для компьютера: в чем отличия и рейтинг лучших

Компактная модель, поддерживающая подключение техники мощностью до 300 Вт. Позволяет подключать до 3 устройств к внутреннему аккумулятору и одно — напрямую.

Имеет функцию подзарядки аккумулятора — на это действие понадобится не меньше 6 часов.

Время работы при полной загрузке — до 5 минут, офисный ПК (200-250 Вт мощности) сможет работать до 10 минут.

Преимуществами модели считают хорошо собранный корпус, большое количество защитных функций, быстрое переключение на аккумулятор (6-10 мс), управление через ПК и доступную цену. К недостаткам можно отнести только небольшую мощность источника.

Powercom Raptor RPT-1025AP

Как выбрать ИБП для компьютера: в чем отличия и рейтинг лучших

Мощное устройство, поддерживающее подключение 6 электроприборов общей мощностью 615 Вт.

Такой модели хватит для работы игрового компьютера и монитора. Время переключения на батарею не превышает 4 мс.

На зарядку аккумулятора до полного уровня устройству потребуется около 4 часов.

К плюсам ИБП относят небольшое время заряда и длительную работу при полной нагрузке (до 20 минут), защиту от высокой влажности в помещении и минимальный уровень создаваемого шума. Минусов у модели практически нет.

APC Black UPS Pro 900G-RS

Как выбрать ИБП для компьютера: в чем отличия и рейтинг лучших

Модель отличается наличием 8 разъемов для подключения оборудования (4 к батарее, 4 напрямую). Максимальная поддерживаемая мощность — 540 Вт.

Модель оснащена монохромным дисплеем с синей подсветкой для отображения информации об оставшемся времени работы и текущем режиме заряда.

В устройстве используется две мощные батареи, время зарядки которых достигает 8 часов.

Плюсы прибора заключаются в полной защите от всех непредвиденных ситуация — от скачков напряжения до короткого замыкания. Производитель хорошо реализовал и управление через компьютер — в комплекте диск с фирменным ПО. Впечатляет и время работы — при подключении домашнего ПК общей мощностью потребления 120 ватт APC Black UPS Pro 900G обеспечит его стабильным питанием до 50 минут. Мы протестировали данный аппарат и были приятно удивлены его очень тихой работой. Минусов у данного устройства практически нет, за исключением, пожалуй, довольно большого веса. С полным обзором APC Black UPS Pro 900G вы можете познакомиться на нашем сайте в ближайшее время.

Sven Pro+ 800

Как выбрать ИБП для компьютера: в чем отличия и рейтинг лучших

Модель с общей мощностью до 480 Вт, обладает возможностью настройки с ПК и неплохими функциями защиты.

Производитель позаботился о прочном корпусе, имеющем, в общем, неплохой дизайн. Переключение на АКБ происходит в течение 10 мс, время для заряда — до 8 часов.

Преимущества прибора — доступная цена, управление с компьютера, интересный дизайн и сравнительно небольшие размеры.

Недостатки — возможность подключить к аккумулятору только 2 других устройства и большое время заряда батареи.

P-com PRO 1H

Как выбрать ИБП для компьютера: в чем отличия и рейтинг лучших

Очень мощный бесперебойник, обеспечивающий работу приборов с общим энергопотреблением до 800 Вт.

Отличается высоким уровнем безопасности и возможностью подключения дополнительных внешних аккумуляторов для повышения времени работы.

Причинами для покупки такой модели можно назвать защитные функции, поддержку дополнительных АКБ, удобную конструкцию и сравнительно невысокий уровень шума.

К минусам относят высокую стоимость и подключение только 2 устройств к АКБ.
