Подключение ИБП
Используйте следующие способы подключения ИБП для корректной работы ПО Управление ИБП:
- Подключение ИБП к COM порту ПК, при помощи провода из комплекта с ИБП:
2. Для ИБП серии SMT работающих по протоколу Modbus, разъем DB9M заменен на RJ50. Провод для подключения идет в комплекте. Распиновка провода следующая:
| UPS RJ50 (10 Pin) | ПК COM DM9F |
|---|---|
| 2 | 2 |
| 4 | корпус |
| 7 | 1 |
| 8 | 3 |
3. Если в ПК отсутствует COM порт, либо используется ноутбук, возможно использование переходника COM-USB. Схема подключения следующая:
Переходник COM-USB должен создавать в системе виртуальный COM порт, и соответственно иметь в комплекте программное обеспечение с драйвером.
4. Подключение к ИБП по сети. Часто бывает ситуации, когда возле каждого ИБП нет системного блока, на котором могла бы быть запущена серверная часть ПО Управления ИБП. В этом случае возможен способ управления, когда сигнал передается по локальной сети (LAN). Данный вариант подключения может охватывать территориально очень большие комплексы.
В качестве преобразователей LAN – RS232 здесь могут использоваться любые устройства подобные Moxa NPort5150, USR-TCP232-2 RS232 to Ethernet TCP/IP Converter
USR-TCP232-2 RS232 to Ethernet TCP/IP Converter
схема подключения ИБП серии APC Smart или APC Back-Pro через аналог LAN-RS232
Характеристики
Основной питающий кабель пк, состоящий из 2-х или 3-х гнездового контакта и евровилки, обладает следующими характеристиками:
- Тип используемого кабеля – в шнурах запитки применяют трехжильные кабеля с площадью поперечного сечения каждой жилы 0,75-1,0 мм.кв;
- Максимальное подаваемое напряжение – современные шнуры работают при напряжении до 240 В;
- Сила тока – современные шнуры рассчитаны на силу тока до 10 А;
- Частота тока – шнуры запитки работают при частоте тока не более 50 Гц.
Работа в условиях превышения предельно допустимых значений данных характеристик чревата выходом из строя не только самого питающего шнура, но и всего пк.
Для питания котла отопления необходим «чистый синус»
Самые дешёвые и простые компьютерные ИБП, при работе от батарей генерируют на выходе не синусоидальную форму сигнала, потому что импульсным блокам питания не сильно важна форма и частота входного напряжения. Но газовый котёл содержит в своей конструкции как минимум циркуляционный насос, которому почти наверняка не понравится «модифицированная синусоида», и он хоть и будет работать, но со страшным гулом. Мне не известно, насколько такой режим работы сказывается на сроке его службы, но звучит устрашающе, и появляется сильное желание его выключить.
Но тем ни менее, в продаже имеются не мало ИБП для ПК, которые генерируют на выходе «правильный синус». Некоторые производители добавляют в название «Smart» таким моделям, но в любом случае стоит обратить внимание на характеристики устройства, а именно на графу «Форма выходного сигнала». Но даже если ИБП типа off-line и на выходе у него «аппроксимация синусоиды», то можно приобрести инвертор достаточной для работы котла мощности, и подключить его к аккумулятору ИБП, в результате получится дешёвый on-line ИБП с подходящей формой сигнала. При этом вместо ИБП можно взять зарядное устройство для аккумуляторов подходящего типа.
Блог начинающего линуксоида.

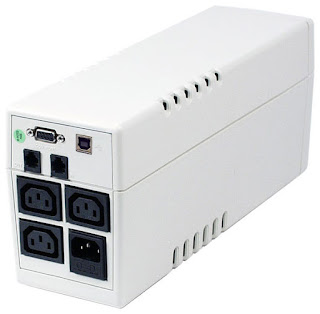

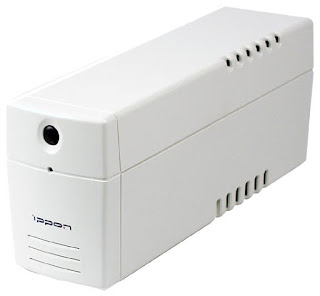

Многие источники бесперебойного питания (далее ИБП) имеют интерфейс для подключения к компьютеру, для возможности безопасно отключить его после исчерпания заряда батареи. Как правило, это интерефейс RS-232 (или COM-порт), но на некоторых моделях также присутствует USB (а на новых он единственный). У меня есть ИБП Ippon Back Power Pro 600. Думаю многим он знаком:
ИБП довольно старенький, имеет в наличии как COM-порт, так и USB. Для управления им, и настройки отключения питания компьютера, с ним поставляется специальное ПО – Winpower Manager. Данное ПО написано на Java, и доступно на широком спектре платформ (в том числе и Linux). К сожалению, мне так и не удалось нормально завести её в Linux, не поломав систему. Справедливости ради отмечу, что и в Windows она работала из рук вон плохо. Регулярно теряла связь с ИБП, пару раз сбивался планировщик. В общем, мне это не подошло. В итоге, было решено не париться, и сделать всё штатными средствами, доступными в любом дистрибутиве Linux.
Речь пойдёт о программе NUT (Network UPS Tools) – клиент-серверной программе для управления и мониторинга ИБП как по COM и USB, так и по локальной сети. Пример буду проводить на Debian 8 Jessie.
По зависимостям подтянутся дополнительные утилиты. Для начала, укажем серверу nut, что мы не хотим подключаться к нему удалённо (из соображений безопасности, да и многим ли это нужно дома?). Открываем файл /etc/nut/nut.conf в любимом текстовом редакторе (я использую nano), ищем строку MODE= и пишем рядом standalone
Предполагается, что ИБП подключён по USB. Драйвер для работы с USB в моём ИБП называется blazer_usb. Для вашей модели, смотрим тут http://www.networkupstools.org/stable-hcl.html
Здесь всё просто. Указываем доступ к ИБП с нашего компа (localhost) по порту 3493 (порт стандартный).
Служба UPS, а равно как и монитор, должны запускаться от отдельного пользователя, находящегося в группе nut. Группа nut создаётся автоматически при установке пакета.
sudo usermod -G nut ipponmaster
Теперь пропишем нового пользователя в настройках. Открываем /etc/nut/upsd.users
SHUTDOWNCMD «/sbin/shutdown -Ph +0» — команда для выключения компьютера при низком заряде батареи. Однако мне это не подходит по той причине, что батарея в моём ИБП уже на исходе сил, и держит лишь полторы-две минуты. Поэтому мне нужно настроить отключение компьютера спустя минуту посл перехода ИБП на батарею. Вы возможно тоже захотите указать определённое время отключения.
Приступим. Открываем /etc/nut/upssched.conf
CMDSCRIPT /bin/upssched-cmd
PIPEFN /tmp/upspipe
LOCKFN /tmp/upslock
AT COMMBAD * EXECUTE commbad
AT COMMOK * EXECUTE commok
AT NOCOMM * EXECUTE nocomm
AT ONBATT * EXECUTE powerout
AT ONBATT * START-TIMER pwdown 60
AT LOWBATT * EXECUTE pwcritical
AT ONLINE * CANCEL-TIMER pwdown
AT ONLINE * EXECUTE powerup
Это планировщик. Здесь я указал, что нужно запустить скрипт для выключения ПК спустя одну минуту после переключения ИБП на батарею
Кабель для подключения к ИБП
У нас вы сможете купить любые провода, которые сочетаются по значениям для коммутации вашего оборудования. Мы предлагаем широкий ассортимент, в котором есть шнуры для соединения бесперебойника с АКБ или модульным шкафом. Изготовление производится на основании требуемых технических составляющих, которыми обладают UPS.
«Информ Электроник» осуществляет поставку товара с московского склада или же мы можем изготовить желаемые позиции на заказ, ориентируясь на версию используемого продукта. Подборка происходит за счет следующих показателей:
