Обзор и тестирование корпуса CHIEFTEC GAMING CUBE CI-01B-OP: кубизм в корпусостроении

Наверняка найдется немало пользователей, которые захотят собрать довольно мощную и вполне компактную систему для работы и развлечений взамен привычных громоздких «ящиков». И для этого есть несколько важных причин. Во-первых, такие компьютеры занимают куда меньше полезного пространства и легко вписываются в любой интерьер. Во-вторых, важна не только практичность и функциональность таких решений, но и эстетическая составляющая, что поможет выделиться на фоне аналогичных сборок.

CHIEFTEC GAMING CUBE CI-01B-OP

Именно для построения таких ПК компания CHIEFTEC предлагает корпус CHIEFTEC GAMING CUBE CI-01BOP, который вмещает в себя microATX-плату, до пяти накопителей, систему охлаждения процессора высотой до 150 мм и видеокарту длиной до 320 мм. То есть при сохранении относительно небольших габаритов он обеспечивает установку очень мощного набора комплектующих. Что с этого вышло? Давайте разберемся вместе.

Спецификация

Производитель и модель

CHIEFTEC GAMING CUBE CI-01B-OP

Mini Tower (Cube)

Поддерживаемые форм-факторы материнских плат

1 х 5,25” (внешний)

2 х 3,5”(внутренние)

3 х 2,5” (внутренние)

Слоты для карт расширения

Максимальная длина видеокарты (в скобках – собственные измерения)

320 мм (317-344 мм)

Максимальная высота процессорного кулера (в скобках – собственные измерения)

Максимальная длина блока питания

Возможность установить вентиляторы

На передней панели

На тыльной панели

На верхней панели

1 х 120-мм / 1 х 92-мм

Передняя и верхняя панели

Сталь толщиной 0,7 мм

Сталь толщиной 0,7 мм

390 х 325 х 265 мм

С ножками, винтами и выступами

396 х 350 х 265 мм

Упаковка и комплект поставки

CHIEFTEC GAMING CUBE CI-01B-OP

Новинка поставляется в простой картонной коробке без цветной полиграфии. В продаже можно будет встретить пять вариантов корпуса: с блоком питания мощностью 350, 400, 450 или 500 Вт либо без такового. Нам попался последний вариант, который позволит покупателю самостоятельно подобрать оптимальный источник.

CHIEFTEC GAMING CUBE CI-01B-OP

Комплектация CHIEFTEC GAMING CUBE CI-01B-OP включает в себя все самые необходимые компоненты:

  • набор стоек и винтов для установки материнской платы;
  • накидную головку для установки стоек;
  • набор винтов для фиксации блока питания и накопителей;
  • пару стяжек для проводов;
  • системный динамик («спикер»);
  • руководство по эксплуатации.

Внешний вид

CHIEFTEC GAMING CUBE CI-01B-OP

В дизайне CHIEFTEC CI-01B-OP преобладают простые геометрические формы и темная цветовая гамма, что придают кубику приятный и одновременно строгий внешний вид. Довольно интересно выглядит решетчатый передок и верх, которые в месте стыковки создают некий замок. Сами панели пластиковые.

CHIEFTEC GAMING CUBE CI-01B-OP

Производитель позаботился о двух внешних отсеках: по одному для 5,25” и 3,5” устройств (например, реобас и кард-ридер).

CHIEFTEC GAMING CUBE CI-01B-OP

Через металлическую сетку видны большие пластиковые соты. За ними закреплены синтетические фильтры, не позволяющие пыли попадать внутрь, а также посадочные места под 120-мм вентилятор. Сами панели крепятся посредством стандартных защелок.

CHIEFTEC GAMING CUBE CI-01B-OP

Интерфейсы и кнопки размещены на верхней панели. Здесь можно увидеть пару портов USB 3.0, один USB 2.0 и два 3,5-мм аудиоразъема. Рядом с ними расположились кнопки включения и перезагрузки, а также индикаторы подачи питания и работы жесткого диска (синего и красного цвета соответственно).

CHIEFTEC GAMING CUBE CI-01B-OP

Используемые светодиоды характеризуются нормальной яркостью, и в темное время суток не создают особого дискомфорта. А при желании их всегда можно отключить.

CHIEFTEC GAMING CUBE CI-01B-OP

Тыльная панель корпуса, как и остальные его части, покрыта черной матовой краской. Она является очень практичной, так как отлично противостоит появлению отпечатков пальцев. Вид сзади дает понять, что внутреннее устройство новинки делится на две части. В нижней размещен блок питания и накопители, а в верхней будет установлена материнская плата с сопутствующими компонентами.

Возле посадочного места для блока питания видна перфорированная область (55 х 45 мм), за которой и будут устанавливаться носители типоразмера 2,5 дюйма. Над ними, параллельно к полу, будет размещена материнская плата формата Mini-ITX или microATX с четырьмя стандартными слотами расширения, которые пока прикрыты выламывающимися заглушками (используется винтовое крепление устройств). Еще выше расположено место для установки 120-мм вертушки и два отверстия для вывода шлангов СВО.

CHIEFTEC GAMING CUBE CI-01B-OP CHIEFTEC GAMING CUBE CI-01B-OP

Боковые панели CHIEFTEC CI-01B-OP выполнены из листовой стали, как и все шасси. Фиксация осуществляется при помощи винтов с рельефными пластиковыми головками, которые очень удобны в эксплуатации.

CHIEFTEC GAMING CUBE CI-01B-OP

Сами стенки легко снимаются стандартным способом – сдвигом их к тыльной части корпуса.

На основании новинки находятся две пары крупных ножек (высотой 21 мм и диаметром 42 мм) с резиновыми накладками (диаметром 27 мм и шириной 4 мм), перфорация, сквозь которую «дышит» блок питания через съемную сеточку, а также выштамповки, обеспечивающие дополнительную жесткость шасси.

Внутреннее устройство

CHIEFTEC GAMING CUBE CI-01B-OP имеет относительно компактные габариты (396 х 350 х 265 мм с учетом всех выступающих частей), что сулит довольно плотное размещение внутренних компонентов и максимально эффективное использование доступной площади. Тем не менее внутри корпуса поместятся далеко не миниатюрные комплектующие.

CHIEFTEC GAMING CUBE CI-01B-OP CHIEFTEC GAMING CUBE CI-01B-OP

В дополнение к этому производитель упростил доступ к внутренней части: достаточно открутить два винта с рельефными пластиковыми головками на тыльной панели и откинуть Г-образную крышку (соединенные вместе передняя и верхняя панели), как будто кабину грузового автомобиля. Решение довольно интересное и удобное, особенно если вы часто меняете комплектующие (например, в тестовом стенде). Но вернемся к внутренней структуре корпуса и поговорим о ней более детально.

CHIEFTEC GAMING CUBE CI-01B-OP CHIEFTEC GAMING CUBE CI-01B-OP

Выше мы уже отмечали деление корпуса на две части: нижняя предназначена под блок питания и накопители, а верхняя − под материнскую плату и карты расширения. За передней панелью расположились посадочные места под накопители и внешние устройства.

CHIEFTEC GAMING CUBE CI-01B-OP CHIEFTEC GAMING CUBE CI-01B-OP

Рядом с блоком питания находится корзина для установки двух 2,5-дюймовых накопителей. Они фиксируются при помощи винтов и соответствующих отверстий выдвижных лотков. Ближе к передней панели находится еще одна корзина, но уже под 3,5-дюймовые решения с безвинтовым креплением. В обоих случаях фиксация надежная, а монтаж простой.

CHIEFTEC GAMING CUBE CI-01B-OP

В штатном режиме сюда поместится стандартный блок питания формата ATX длиной 160 мм, при этом остается где-то 30 мм для вывода кабелей.

CHIEFTEC GAMING CUBE CI-01B-OP

CHIEFTEC GAMING CUBE CI-01B-OP

Если нет необходимости использовать отсек под два 3,5-дюймовые накопители, то его внутреннюю стенку можно демонтировать, что позволит освободить больше места для БП (расстояние от тыльной до передней стенки 275 мм) и укладки проводов.

CHIEFTEC GAMING CUBE CI-01B-OP

Кстати, на само дно можно будет установить SSD, прикрепив его комплектными винтами. В итоге можно расположить до четырех 2,5-дюймовых накопителей: три снизу и один под отсеком для внешних устройств.

CHIEFTEC GAMING CUBE CI-01B-OP

За передней стенкой находится посадочное место под 120-мм вертушку толщиной до 29 мм.

CHIEFTEC GAMING CUBE CI-01B-OP

Для установки стоек под материнскую плату предусмотрена комплектная накидная головка с прорезями под отвертку.

CHIEFTEC GAMING CUBE CI-01B-OP

С поддержкой габаритных видеокарт в CHIEFTEC CI-01B-OP полный порядок: сюда поместятся решения длиной до 317 мм (согласно собственным измерениям). Но если использовать не первый слот PCI Express и отказаться от пропеллера на передней стенке, то данный показатель увеличивается до 344 мм. В нашем случае мы легко установили модель ASUS ROG Matrix Platinum GTX 980 длиной 309 мм.

CHIEFTEC GAMING CUBE CI-01B-OP

Несмотря на использование компактного процессорного охладителя Noctua NH-L9x65, сюда без проблем можно установить Tower-решение высотой до 150 мм или даже 173 мм при отсутствии верхнего вентилятора (120-мм или 92-мм).

CHIEFTEC GAMING CUBE CI-01B-OP

Набор разъемов для подключения фронтальной панели включает в себя колодку HD Audio, коннекторы для подключения кнопок включения/перезагрузки и LED-индикаторы подачи питания и работы жесткого диска, а также разъемы для подсоединения портов USB 3.0 и USB 2.0, которые имеют следующую длину:

Кнопки и индикаторы

CHIEFTEC GAMING CUBE CI-01B-OP

В целом процесс сборки системы внутри CHIEFTEC CI-01B-OP достаточно прост и лишь немного усложняется через компактные габариты. Сама конструкция получилась довольно прочной благодаря использованию стали толщиной 0,7 мм (с учетом краски), множеству ребер жесткости и загибов листов вдвое. Качество подгонки и обработки деталей находится на наивысшем уровне: нигде нет зазоров и острых краев, при этом ничего не люфтит и не издает посторонних звуков. Немного огорчает только отсутствие вибропоглощающих элементов в местах крепления вентиляторов и блока питания.

Тестирование

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Noctua NH-L9x65 (with L.N.A.)

ECS Z97I-DRONE (Mini-ITX, Socket LGA1150)

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5

SSD KINGMAX SME35 Xvalue

Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W)

Тестирование нагрева основных комплектующих проводилось в двух режимах: без дополнительных вентиляторов и с двумя установленными вертушками (Noctua NF-F12 PWM (на выдув, тыльная панель) и Noctua NF-S12A FLX (на вдув, передняя панель)).

CHIEFTEC GAMING CUBE CI-01B-OP CHIEFTEC GAMING CUBE CI-01B-OP

Диаграмма «All System Load» отображает нагрев компонентов после 30 минут 3DMark Fire Strike в режиме Ultra (разрешение 4K). А режим «System Component Burn» демонстрирует температуры при нагрузке приложениями AIDA64 (Stress CPU и FPU) и MSI Kombustor в течение 15 минут. Как видите, добавление двух пропеллеров внутрь CHIEFTEC GAMING CUBE CI-01B-OP позволило в некоторых случаях добиться снижения температуры почти на 20°C. То есть без дискретной видеокарты вполне можно обойтись и без дополнительного охлаждения, в противном случае настоятельно рекомендуем позаботиться о его наличии. В любом случае стоит понимать, что нагрев компонентов будет выше, чем при использовании более просторного корпуса, что сразу нужно учитывать при их подборе.

Выводы

Корпус CHIEFTEC GAMING CUBE CI-01BOP вполне подходит на роль основы для достаточно компактной и производительной игровой или рабочей системы. В него без проблем поместится плата формата Mini-ITX или microATX, процессорная система охлаждения высотой до 150 мм и видеокарта длиной до 320 мм, а при некоторых ухищрениях эти цифры увеличиваются до 173 мм и 344 мм соответственно. Помимо этого, можно рассчитывать на установку стандартного блока питания формата ATX, до пяти накопителей и двух внешних устройств. Этого более чем достаточно, чтобы удовлетворить потребности большинства среднестатистических пользователей. При этом производитель решил проблему быстрого доступа к комплектующим довольно интересным и оригинальным способом – сделав откидную конструкцию из передней и верхней панели на манер откидывающейся кабины грузового автомобиля.

Как показали наши практические тесты, связка из процессора Intel Core i7-4770K и видеокарты NVIDIA GeForce GTX 980 вполне хорошо себя чувствует внутри данного кубика. При этом обязательно необходимо позаботиться о дополнительных вертушках, которые можно разместить на передней, верхней и тыльной сторонах новинки. Установка двух пропеллеров в некоторых случаях помогла снизить температуру внутренних компонентов почти на 20°C.

В целом CHIEFTEC CI-01B-OP можно назвать довольно интересным и сбалансированным решением, которое порадует своего обладателя высоким качеством исполнения и отличной функциональностью при сохранении вполне доступного ценника.

Внутреннее устройство

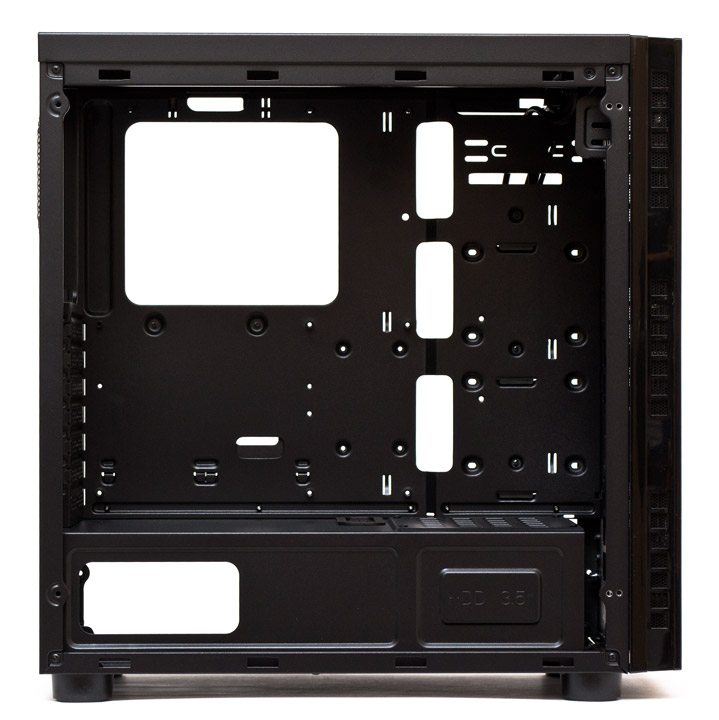

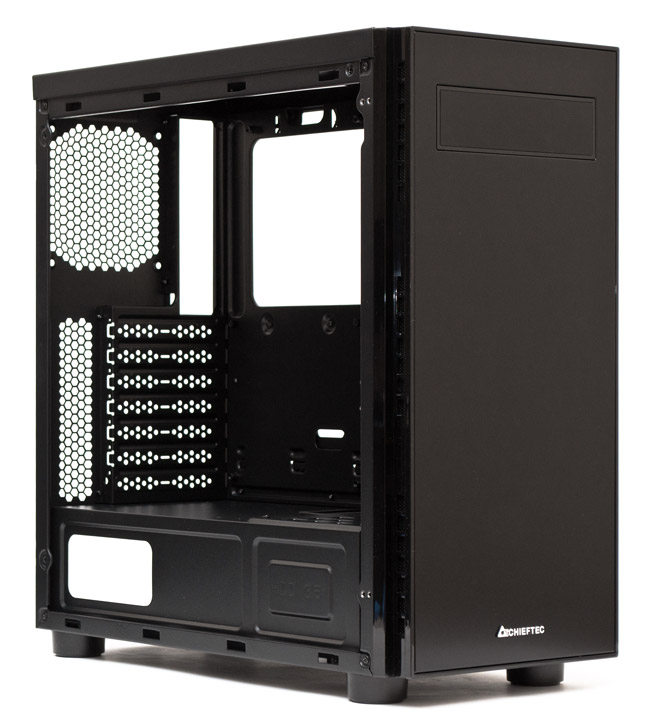

Корпус Chieftec Hawk (AL-02B-OP) поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера равна 166 мм. Допустимая длина плат расширения во всех слотах составляет 349 мм по заявлениям производителя и 355 мм по нашим собственным замерам. Длина блока питания может быть до 200 мм.

Chieftec Hawk AL-02B-OP

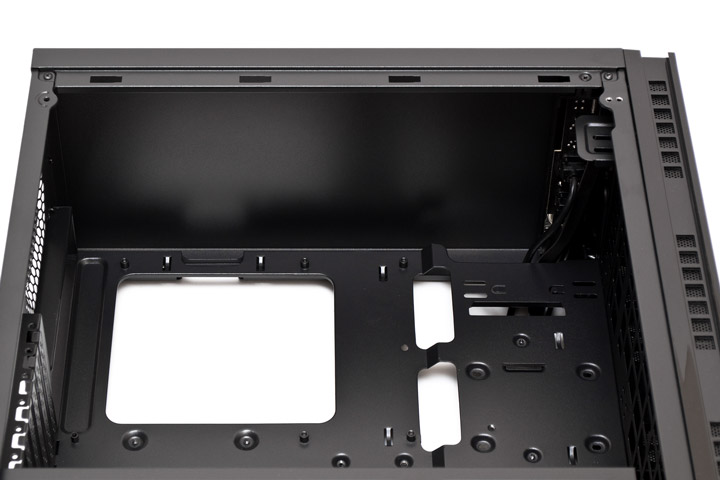

Под верхней панелью не предусмотрена установка каких-либо компонентов. Хотя могли бы сделать хотя бы вентиляционную решетку, раз уж корпус адресован геймерам.

Chieftec Hawk AL-02B-OP

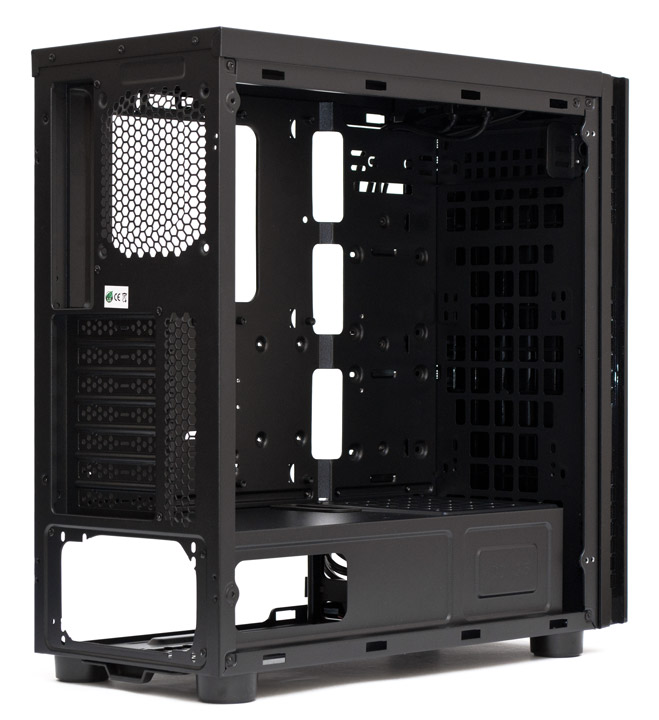

На задней панели можно поставить 120-мм вентилятор, которого в комплекте нет. Все заглушки семи слотов расширения одноразовые и выламываемые. Платы привинчиваются обычными винтами и отверткой.

Chieftec Hawk AL-02B-OP

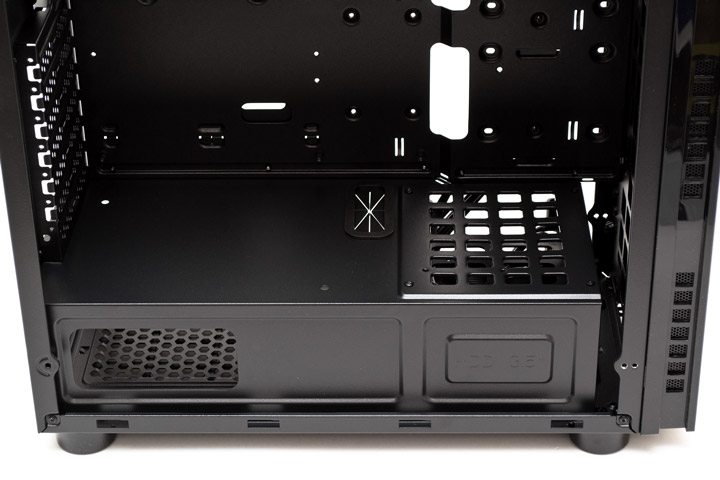

Кожух блока питания несъемный. В его задней боковой части есть отверстие, чтобы было видно наклейку БП. Сверху по центру сделано прорезиненное отверстие для кабелей, а над местом расположения жестких дисков есть вентиляция с крупными квадратными ячейками.

Chieftec Hawk AL-02B-OP

Впереди есть место для установки двух 140-мм или трех 120-мм вентиляторов. Альтернативно сюда можно повесить 240-мм радиатор СВО при условии, что 5,25″ отсек ничем не занят.

Chieftec Hawk AL-02B-OP

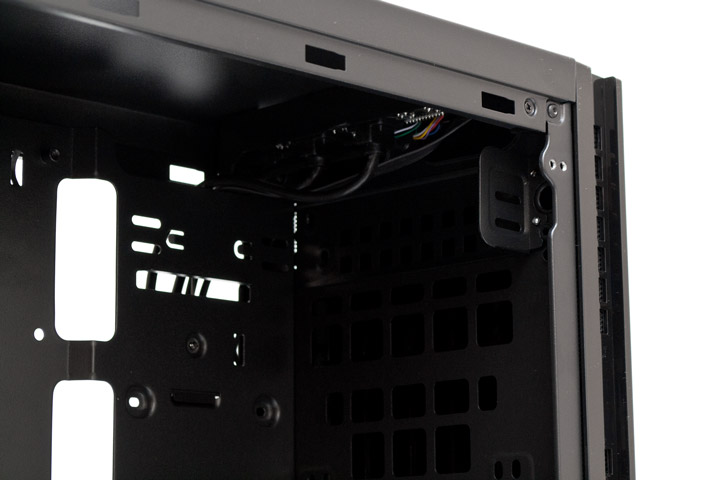

Для 5,25″ устройства вверху есть небольшая крепежная рамка.

Chieftec Hawk AL-02B-OP

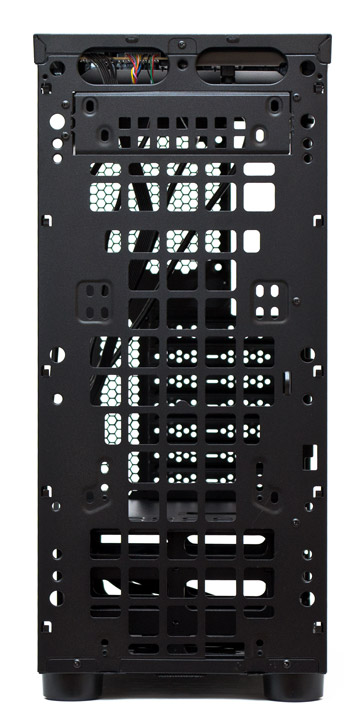

За поддоном материнской платы есть запас пространства по ширине до боковой панели в диапазоне от 17 мм сзади до 25 мм впереди. Есть прямоугольный вырез под усилительную пластину процессорного кулера, три вертикальных и два горизонтальных отверстия для протяжки проводов, 11 проушин для крепления кабельных стяжек и два лотка для 2,5″ накопителей, каждый из которых держится на одном обычном винте. В передней части, на месте отверстий под 2,5″ накопители расположились три штуки пластиковых направляющих для фиксации кабелей. Жаль только, что они не оборудованы липучками.

Chieftec Hawk AL-02B-OP

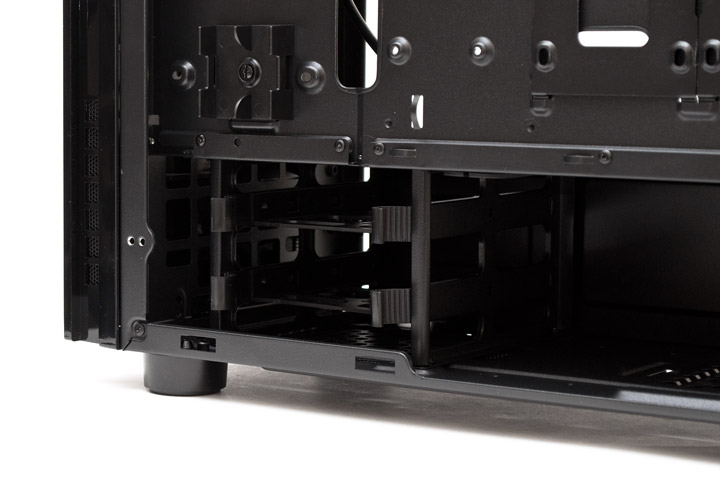

Корзина для двух 3,5″ жестких дисков находится впереди снизу.

Chieftec Hawk AL-02B-OP

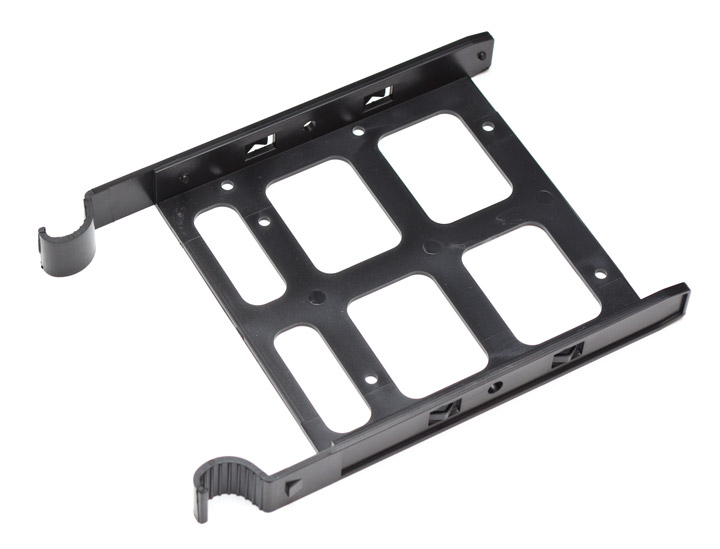

Салазки для дисков довольно простые, без демпферов вибрации. Они просто одеваются на накопитель сверху. При желании можно осуществить крепление и при помощи винтов. Каждый лоток может вместить один 3,5″ или 2,5″ диск.

Chieftec Hawk AL-02B-OP

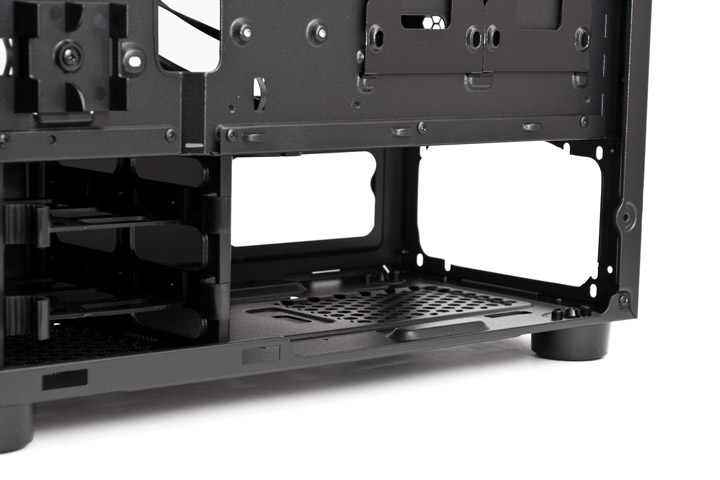

Крупный отсек под блок питания лишен каких-либо демпферов. Зато сюда можно свободно вместить БП длиной до 200 мм.

Chieftec Hawk AL-02B-OP

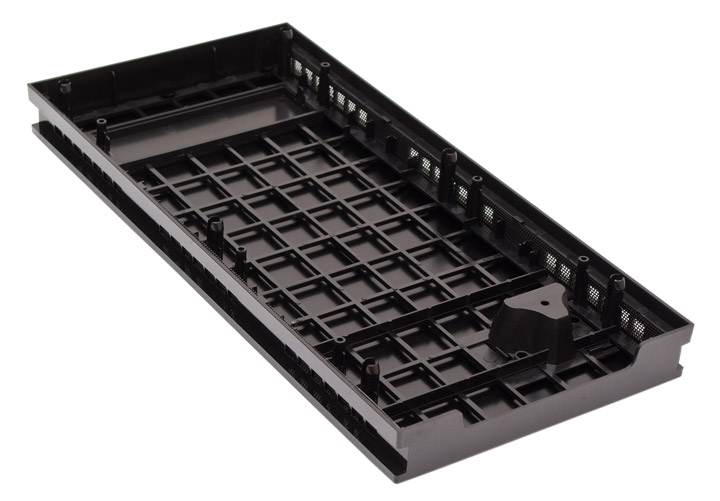

Передняя панель легко снимается, если потянуть ее за выемку снизу. Интересно, что если снять с нее алюминиевый фронтальный лист, то можно получить прямоточную вентиляцию. А еще интересно, какую роль выполняет этот пластиковый нарост в нижнем правом углу панели. Остаток от другой версии корпуса?

Chieftec Hawk AL-02B-OP

Так выглядит передняя часть корпуса без фронтальной панели. Как видим, если не трогать заглушку 5,25″ отсека, то можно поставить два 140-мм вентилятора или три 120-мм. Если же отсек будет занят, то максимум сюда станет один 140-мм пропеллер, либо два по 120 мм, без возможности монтажа 240-мм радиатора СВО.

Chieftec Hawk AL-02B-OP

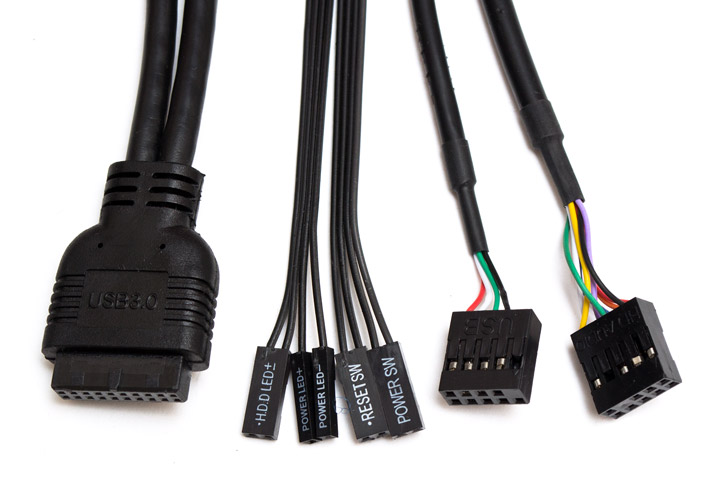

В набор кабелей от корпуса входит разъем USB 3.0, шлейфы из четырех пар проводов от кнопок запуска и перезагрузки системы, индикаторов питания и активности накопителей, колодка USB 2.0 и разъем HD Audio. Все провода черного цвета и имеют достаточную для подключения длину.

Chieftec Hawk AL-02B-OP

Перейдем к сборке и тестированию системы.

«Большой брат», или fulltower корпус от Chieftec

К вопросу выбора корпуса я всегда подходил сугубо прагматически — главным было удобство сборки и качество изготовления. Поэтому когда встал вопрос о смене корпуса — мой выбор пал на продукт компании Chieftec, а именно Fulltower BA-02B-B-B.
Его небольшой обзор я решил подготовить. Под катом — исключительно субъективная оценка изделия и фото процесса «переезда» в новый корпус.

Осторожно, много фото!

Предшественник, Microtech Bastilia, был куплен очень давно и для текущей конфигурации стал уж слишком тесен:

Дело происходило летом, жара и горячий Q6600@3.2GHz вынудили буквально «обложиться» вентиляторами:

Однако, помогало это несильно, да и шумела конструкция довольно солидно. Поэтому захотелось чего-то большого, просторного, чтобы можно было забыть о смене корпуса хотя бы на ближайшие 5 лет 🙂 После изучения местных прайсов я остановил выбор на продукции Chieftec — Fulltower Chieftec ATX BA-02B-B-B. Вот как он выглядит спереди:

После внимательного осмотра можно заметить весьма солидные габариты, несколько боковых вентиляционных отверстий (рядом с CPU и по бокам корзины с дисками), а также «замки» для запирания боковой дверцы и передней пластиковой панели.

«Начинка» для него была успешно извлечена:

И я начал её монтаж. И первое что сделал — обеспечил охлаждение жёстких дисков.
Для их обдува я приобрёл два Zalman ZM-F2 (внутри корпуса изначально не было ни одного вентилятора), которые в комплекте имеют антивибрационные силиконовые крепления и резистор, понижающий скорость вращения. Шум от их работы при подключении через резистор находится на приемлемом (для меня) уровне.
Вот таким образом вентиляторы были закреплены на пластмассовую рамку:

Fultower формат даёт о себе знать — штатно имеется целых 8 посадочных мест для 3,5″ винчестеров! Охлаждается корзина с дисками макс. 3 вентиляторами 92х92 мм. Причем по-моему довольно эффективно: на боковых стенках корпуса имеются отверстия, получается, что вентиляторы прокачивают воздушный поток насквозь. Правда, при такой схеме стоит предусмотреть доп. защиту от пыли.

Крепление винчестеров безвинтовое, на спец. салазки:

Дальше смонтировал мат. плату. Кстати, в этот корпус влезет почти любая плата — даже E-ATX здесь будет вполне комфортно. Вот как смотрится установленная плата формата ATX:

Хочу обратить внимание на «правильные» заглушки для плат расширения — они выполнены съёмными, а не «одноразовыми», что весьма пригодится при смене конфигурации. На задней стенке, как раз напротив кулера CPU, есть место для 120 мм. вентилятора — туда я поставил Zalman ZM-F3, который тоже «замедлил».
Теперь — ставим оптические дисководы. Для этого заворачиваем комплектные болтики в штатные отверстия:

Приводы при этом закрепляются довольно жёстко.
Весьма удачно, на мой взгляд, выбрано место хранения болтиков:

И не потеряются, и всегда на виду! По количеству — их тут с запасом, хватит для заполнения, наверное, всех 5,25″-отсеков (коих насчитывается целых 6 штук!). А вот металлические заглушки у посадочных мест сделаны наоборот, выламываемыми, что я не поддерживаю — впрочем, это мелочи.
Вот как выглядит вся система в сборе:

Очевидно, никакой «скрытой» укладки кабелей, тем не менее при использовании стяжек пространства для вентиляции вполне достаточно.
Финальные фото — в сравнение с предшественником:

Как можно заметить, корпус стоит на широких пластмассовых ножках. При желании вместо них можно приспособить мебельные колёсики — получится «мобильный» системник 🙂

В целом ощущения от корпуса весьма положительные:
+ продуманность в мелочах;
+ отличное качество изготовления
+ возможность построить эффективную (и более-менее тихую) систему охлаждения;
+ удобство монтирования оборудования;
+ способность вместить практически любую аппаратуры;
+ «рюшечки» вроде замка от стенки.
И всё это по приемлемой цене (ок. 3500 руб.)

Конечно, есть и недостатки — например, иногда боковые стенки корпуса «входят в резонанс» и начинают планомерно дребезжать, но случается это весьма редко. Да и то, наверняка есть способы как-то гасить такие вибрации. Ну и габариты многих оттолкнут — не всякий согласится на такую «бандуру» 🙂

Выводы

Корпус форм-фактора mini ITX CHIEFTEC FLYER FI-01B-U3 производит очень приятное впечатление благодаря качеству изготовления всех входящих в него элементов и их продуманной компоновки в условиях ограниченного внутреннего пространства. Также нельзя не отметить и наличие довольно мощного для mini ITX корпусов и качественного блока питания, что позволяет использовать даже самые производительные материнские платы форм-фактора mini ITX. Есть возможность установки низкопрофильной видеокарты, что значительно увеличивает универсальность корпуса и позволяет даже использовать собранный ПК как игровой начального уровня.

Отдельно хочется отметить продуманность конструкции корзины для накопителей, что позволяет при достаточно компактных размерах установить устройства размерами 2,5; 3,5 и 5,25 дюйма. Последний, правда, должен формата slim.

Поскольку корпус выполнен в черных цветах,то он будет более чем уместен как на рабочем столе в офисе, так и дома. А возможность использовать его не только в горизонтальном, но вертикальном положении только расширяет сферу его применения.

Иными словами, приобретение корпуса CHIEFTEC FLYER FI-01B-U3 и построение на его базе домашнего или офисного компьютера будет хорошим решением. Тем более, что средняя цена на это устройство на момент написания статьи по данным агрегатора Яндекс.Маркет составляет около 4,3 тыс. рублей.
