Бортовые компьютеры на ЗАЗ (ZAZ)

Внимание! В этом разделе Вы можете подобрать бортовой компьютер совместимый с автомобилями марки ЗАЗ (ZAZ). Для этого выберите модель Вашего автомобиля из представленого ниже списка. Список поддерживаемых автомобилей не окончательный и постоянно пополняется. Если Ваша машина отсутствует в списке это не означает, что на нее нельзя установить бортовой компьютер.

Для получения подробной консультации по совместимости с моделью Вашего автомобиля обращайтесь по телефону:
+38 (068) 909-77-79 или напишите нам на e-mail: info@avtobortovik.com.ua (модель, год выпуска автомобиля и обьем двигателя).

Выберите соответствующую модель и Вам откроется список совместимых бортовых компьютеров.

Бортовые компьютеры для ЗАЗ

Внимание! В этом разделе Вы можете подобрать бортовой компьютер для автомобилей ЗАЗ (ZAZ). Для этого выберите модель Вашего автомобиля из представленного ниже списка. Список поддерживаемых автомобилей не окончательный и постоянно пополняется. Если Ваша машина отсутствует в списке это не означает, что на нее нельзя установить бортовой компьютер.

Для получения подробной консультации по совместимости с моделью Вашего автомобиля обращайтесь по телефону +38 (068) 909-77-79 или напишите нам на e-mail: info@multitronics.ua модель и год выпуска Вашего авто.

Модель: Chance
Год выпуска: с 2009
Объем двигателя: 1.3 / 1.5
Протокол: Микас, Дэу 1-3

Модель: Forza
Год выпуска: с 2012
Объем двигателя: 1.5
Протокол: OBD2Q

Модель: Lanos (Ланос)
Год выпуска: с 2000
Объем двигателя: 1.4 / 1.5
Протокол: Микас, Дэу 1-3

Модель: Sens (Сенс)
Год выпуска: с 2003
Объем двигателя: 1.3
Протокол: Микас

Модель: Славута (Slavuta)
Год выпуска: с 2006
Объем двигателя: 1.3
Протокол: Микас, Микас 10.3

Модель: Vida (Вида)
Год выпуска: с 2012
Объем двигателя: 1.5
Протокол: Микас, Авео 2, 4

Бортовые компьютеры Multitronics так же подойдут на следующие модели ЗАЗ: Таврия (инжектор), Славута (инжектор), Chance, Forza, Lanos, Sens, Vida.

Обзавелся БК (Мультитроникс CL-550)

Всем день добрый! Продолжаю и дальше доукомплектовывать автомобиль недостающими и так необходимыми в повседневной эксплуатации «примочками». На сей раз решил обзавестись бортовым компьютером. Думаю что о пользе и целесообразности нахождения данного прибора в автомобиле с инжекторным двигателем рассуждать не стоит, по мне так тут все очень даже однозначно.
Так вот, облазив кучу сайтов и форумов по этой теме, да ознакомившись с массой вариантов подобных БК ( а искал именно встраеваемый в din место, так как засорять панель выносными не хотелось), мой выбор пал на вариант cl-550, не буду скрывать подкупило и большое количество положительных отзывов от владельцев.

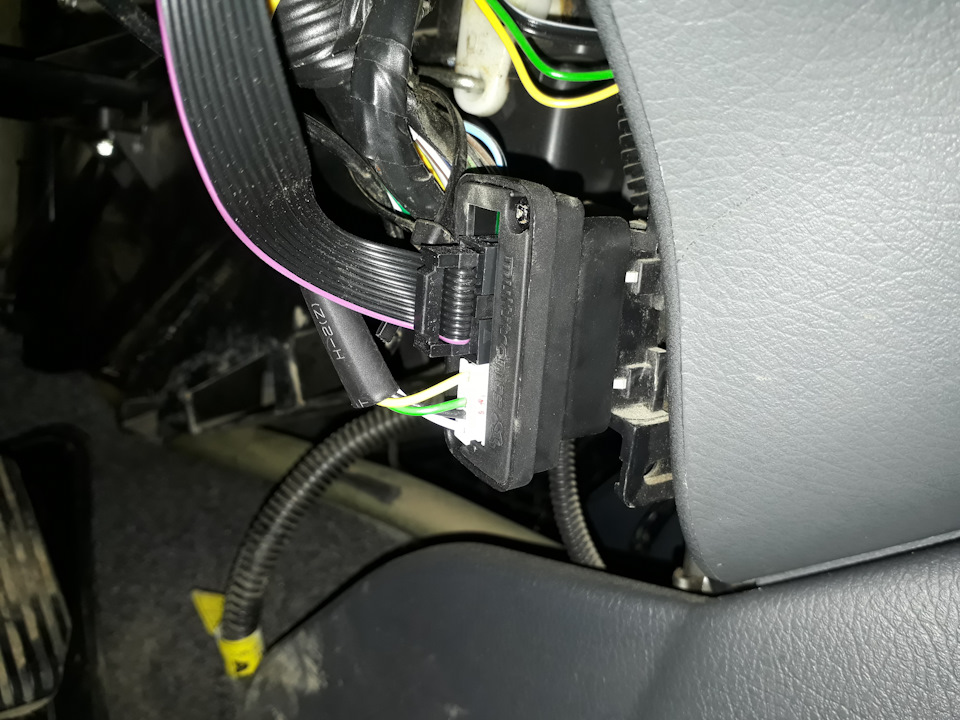

Про подключение думаю много говорить не стоит, все элементарно, фишка подключается в диагностический разьем (обд 2), так же есть выходы проводов для поключения опциональных цепей ( их пока подключать не стал, уж больно не подходящая погода во дворе, вообще для каких либо манипуляций), протокол определяется автоматически.

Немного пришлось заморочиться с расположением БК в дин место. Специально решил перенести магнитолу вниз, дабы было удобнее наблюдать за показаниями. В итоге БК попросту начал проваливаться внутрь бороды торпедо… Психанул, вырезал из обычного листа жестянки ушки, насадил их на БК и намертво присобачил его болтами, сидит теперь там как родной))

В общем покупке неописуемо счастлив, думаю в будущем она себя еще оправдает сполна.)

Все о автомобилях Daewoo Lanos —>

Инструкция как установить бортовой компьютер на Ланос

Перед тем как описать непосредственно процесс установки бортового компьютера (далее БК) на Ланос, скажу пару слов о выборе модели БК. Для покупки рассматривал только бортовые компьютеры от Multitronics, т.к. по качеству и функционалу они значительно превосходят остальные. Среди модельного ряда Multitronics есть модели как с креплением на стекло или торпеду (например, VC731), так и в нишу магнитолы.

Поскольку в Ланосе есть свободная полочка под магнитолой, то захотелось поставить БК туда, чтобы смотрелся в салоне как родной. Для такой установки тоже есть два варианта – со съемной панелью и без нее. Бортовые компьютеры со съемной панелью (например, RC700, RI500) конечно предпочтительнее, но и цена у них выше. Из оставшихся вариантов (SL-50V, SE-50V, CL550) выбрал модель Multitronics CL550 – так как это наиболее современная модель и экран у нее такой же, как и у старшей модели RC700.

Установка Multitronics CL550 (то же относится и к SL-50V, SE-50V) в Ланос имеет особенность – нужно будет срезать часть рамки магнитолы. При установке RC700 и RI500 этого не потребуется делать.

Итак, приступим! Для начала нужно снять панель магнитофона и ее рамку, чтобы не мешали.

бк Мультитронкс в Ланосе

Потом, аккуратно поддев снизу плоской отверткой, снимаем U образную накладку центральной консоли. Держится она на двух фиксаторах внизу и двух вверху.

снятие рамки консоли на Ланос

Вот эти защелки:

защелки консоли на Ланосе

Затем снимаем кармашек. Он крепится на двух винтах. Их видно на второй фотографии. Для удобства работы можно также снять подстаканник, открутив 2 фиксирующих его винта.

Теперь пришло время отключить АКБ, т.к. будем работать с проводкой. После отключения АКБ снимаем магнитофон – он крепится аналогично кармашку, который мы уже сняли, и отключаем разъемы от него. Получаем вот такую картину:

консоль Ланоса в разобранном виде

Теперь провода. Если Вам повезло и у вас на Ланос колодка диагностики OBD2 (16 контактов ), то вы просто подключаете к ней вилку от БК, которая идет в комплекте. Но чаще всего на Ланос стоят диагностические разъемы GM12 (иногда их называют OBD1). Вот это как раз мой случай.

Питание для бортового компьютера и диагностическую линию (К-линию) берем с колодки диагностики GM12. Она находится возле правой ноги водителя.

колодка диагностики в Ланосе

Распиновка колодки GM12 Ланос такая:

распиновка gm12

Обжимаем провода клеммами папа и подключаем к контакту M линию диагностики, A – землю, G – питание +12В.

Теперь настал черед подключить датчик уровня топлива (ДУТ). Подключаться к нему на разъеме С206. Находиться он возле блока предохранителей. Чтобы к нему добраться снимаем облицовку возле левой ноги водителя. Она крепится одним большим пластиковым винтом, защелками за край кузова и зацепами за пластиковую накладку порога.

Вот защелки, которые цепляются за кузов:

Теперь мы имеем доступ к разъему С206 – это самый нижний и большой белый разъем. Провод ДУТ подключаем на 19 контакт (бело-черный провод). Я подключался специальным коннектором (красного цвета на фото)

подключение дут Ланос

Помимо этих подключений можно еще подключить +12В от замка зажигания и +12в от габаритов. Я от замка не подключал – буду пользоваться функцией «виртуальный замок зажигания». Габариты я тоже не подключил. А вы можете взять их с лампы подсветки пепельницы.

Все подключенные провода зажимаем на колодку, идущую в комплекте с бортовым компьютером в соответствии с инструкцией на БК. Подключения выполнены, теперь нужно разобраться с установкой тушки бортового компьютера.

Магнитолу я перенес вниз, а БК вверх. Так экран бортового лучше виден, а на магнитоле особо и смотреть не на что. Чтобы БК влез, пришлось ножовкой срезать верхнюю часть рамки магнитолы.

Магнитолу внизу прикрутил на те места, куда прикручивалась полочка. А бортовой компьютер просто вставил между магнитолой и блоком управления отопителем. Он там надежно держится за счет зацепов на корпусе. Теперь проверяем, что все сделано правильно и подключаем АКБ. Если комп включился и увидел ЭБУ автомобиля все нормально. Теперь можно собрать все в обратной последовательности.

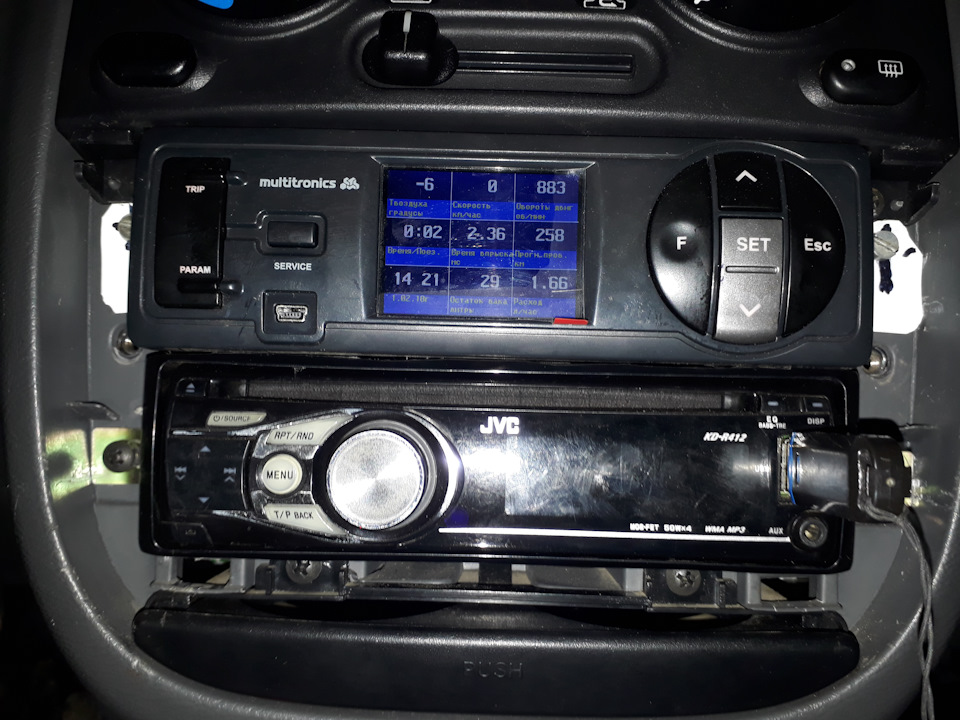

Вот как смотрится Multitronics CL550 в ДЭУ Ланос:

Multitronics CL550 установлен в ДЭУ Ланос

Думаю, у вас получится не менее красиво. После установки бортовой компьютер нужно еще будет настроить.

Бортовой компьютер шевроле ланос вместо часов

Бортовой компьютер без проблем устанавливается в то место, где установлены штатные часы. Они практически никогда не нужны, не так ведь? Кроме того, бортовой компьютер отображает еще и время.

Вот примеры того, как может выглядеть бортовой компьютер на шевроле ланос 2008 года. Для Нажмите на изображение дабы открыть его на весь экран и рассмотреть более детально. Благодаря такому небольшому устройству, вы будете знать сколько еще модно проехать на оставшемся в баке бензине, скорость разгона от 0 до 100 километров в час, средний расход топлива именно вашего автомобиля (ланосы «кушают» все по разному, всё зависит от технического состояния).
