10 необычных систем охлаждения

Как построить ПК мечты на СВО — мой опыт и советы для тех, кто решил сделать кастом СВО

В этой статье я расскажу, как перешел с заводской СВО на кастом в своей сборке «Урановый реактор» и какие коменты использовал. Поделюсь опытом эксплуатации СВО и расскажу, какие проблемы перед мной возникли в ходе использования водяного охлаждения на пк.

Давно хотел написать свой обзор про историю ПК мечты. Даже делал года 2 назад видео, но так и не опубликовывал нигде. Сейчас же собрался с мыслями, поскольку решил делать другой проект. Почему так пафосно? Все просто. Мой ПК уже видело больше 250 тыс. человек на ютубе в ролике Бригмана.

реклама

Тогда я долго выбирал комплектующие и не вижу особого смысла их повторять, ведь в ролике бригмана об этом все рассказано, да и какой смысл говорить о комплектующих 2017 года в 2021?) В этой статье я хотел бы поделиться прежде всего своим опытом собирания и эксплуатации кастомного СВО в ПК компонентах. А за 4 года есть чего рассказать 😉

Orgasmatron от aodqw97

Система под названием Orgasmatron довольно оригинальна. Сборщик aodqw97 создал её полностью «с нуля» ещё в 2005 году.

На передней панели компьютера можно заметить оригинальные кнопки сброса и включения, а справа от них специальный тумблер включает/выключает охлаждение жёстких дисков. Сам корпус выполнен из акрила, а трубки чувствительны к ультрафиолету, они светятся в темноте при соответствующей подсветке.

Сборка системы жидкостного охлаждения

У нас был выбор, собирать ли систему на жестких трубках или на шлангах (или скомбинировать оба варианта). В итоге мы выбрали более простой в реализации вариант, то есть использовали шланги.

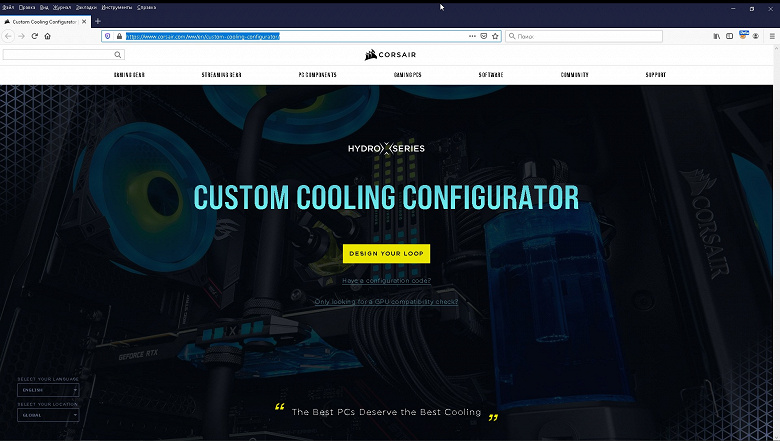

На сайте компании Corsair есть конфигуратор, который облегчит подбор компонентов СЖО под имеющиеся комплектующие. У нас задача была противоположной, так как практически все компоненты СЖО уже были, но описать такой полезный инструмент все же стоит.

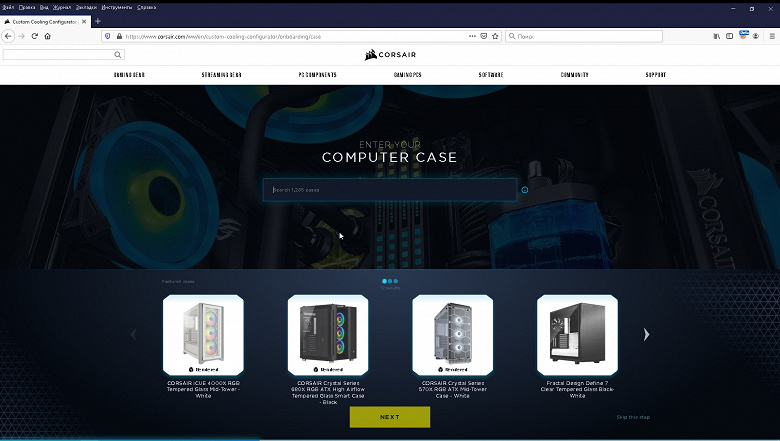

Таинство начинается с выбора корпуса:

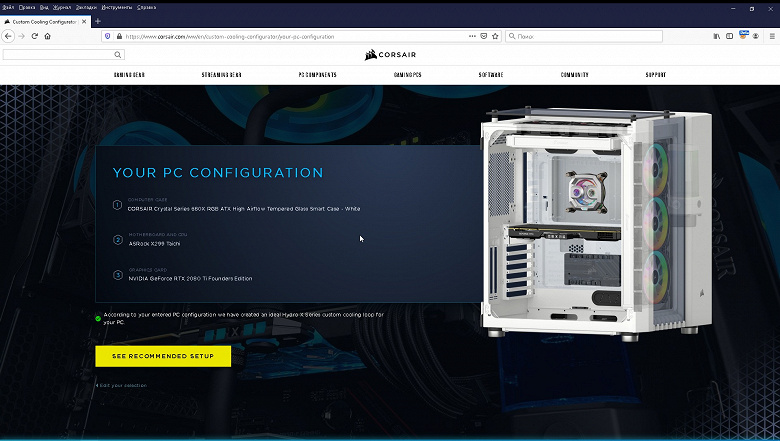

Далее пользователь указывает материнскую плату (и опционально модель процессора) и видеокарту (и их число). В результате конфигуратор предлагает, какие компоненты Hydro X Series использовать и как их располагать.

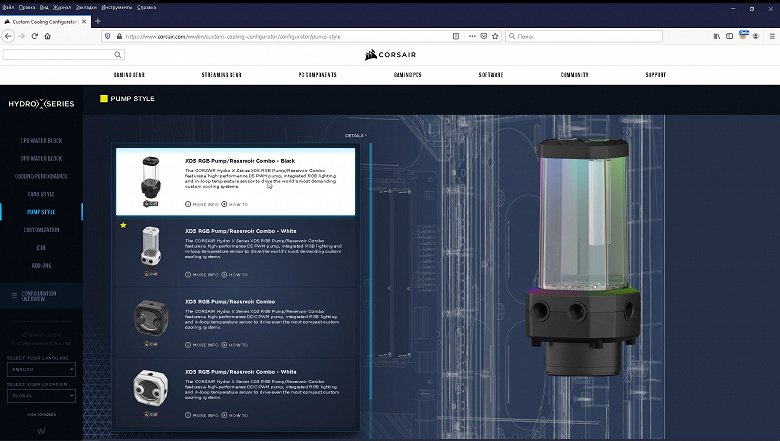

Детали конфигурации выясняются после рада уточняющих вопросов, типа выбора цвета компонентов, количества радиаторов, выбора вентиляторов, модели помпы, типа магистрали (жесткие трубки или шланги), цвета ОЖ, контроллера, выбора дополнительных аксессуаров.

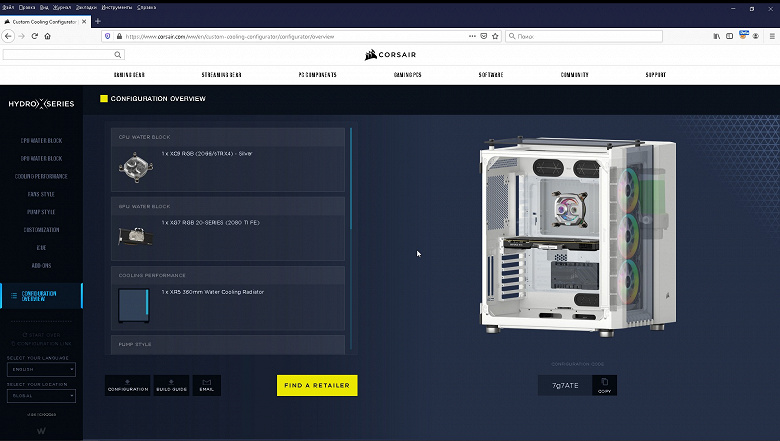

Окончательная конфигурация получает свой уникальный код, чтобы в дальнейшем пользователь мог еще поработать над ней.

Для данной конфигурации доступны для загрузки PDF-файлы. Один со списком компонентов и изображением, показывающим расположение основных компонентов в корпусе. Второй содержит более подробную схему возможного размещения компонентов СЖО и вентиляторов в выбранном корпусе. Примеры файлов доступны по ссылкам.

Разумеется, все эти схемы и списки, полученные в результате работы с конфигуратором, стоит рассматривать лишь как рекомендации, но они облегчат понимание вопроса новичкам, и даже опытные пользователи смогут их использовать в качестве отправной точки.

Для сбора кастомной СЖО мы использовали корпус Corsair Crystal Series 680X RGB. Процессор и материнская плата использовались такие же, что и при тестировании процессорных охладителей, а именно Intel Core i9-7980XE и ASRock X299 Taichi. Видеокарта — Nvidia GeForce RTX 2080 Ti. Дополнительно к трем вентиляторам с подсветкой Corsair LL120 RGB, которые входят в комплект поставки этого корпуса, мы задействовали вентиляторы Corsair QL120 RGB, подключенные к своему контроллеру (он управляет только подсветкой). Вентилятор Corsair SP120 из комплекта поставки корпуса мы не использовали.

Три вентилятора Corsair LL120 RGB подключались через разветвитель к одному каналу контроллера Corsair Lighting Node Pro. Этот контроллер также управляет только подсветкой. Водоблок видеокарты, помпа и водоблок центрального процессора подключались последовательно (в данном порядке) к второму каналу контроллера Corsair Lighting Node Pro. Регулировка скорости вращения помпы и вентиляторов, которые были подключены к разъемам для вентиляторов на материнской плате (в случае помпы — подавался только управляющий сигнал, но не питание), осуществлялась с помощью ШИМ, КЗ для которой выставлялся в программе SpeedFan. Для управления подсветкой штатных вентиляторов и компонентов СЖО применялась программа Corsair iCUE. Отметим, что на один канал контроллера Corsair Lighting Node Pro можно зарегистрировать вентиляторы только одного типа, поэтому для управления подсветкой двух вентиляторов Corsair QL120 RGB мы подключили их к своему контроллеру.

Радиатор СЖО был закреплен на передней съемной панели изнутри, а между ним передней панелью были установлены три вентилятора Corsair LL120 RGB, работающие на вдув внутрь корпуса. Один вентилятор (второй рядом уже не поместился) Corsair QL120 RGB был закреплен на съемной верхней панели и работал на выдув вверх из корпуса. Второй вентилятор Corsair QL120 RGB был установлен на задней стенке корпуса и также работал на выдув. Таким образом, в корпусе было установлено пять вентиляторов, не считая вентилятора в блоке питания. Помпа была закреплена на передней стенке корпуса в отсеке за материнской платой. Работающая система в сборе показана на видео ниже:

Виды водяных систем

По способу расположения СЖО бывают внешними и внутренними. Первые выполняются в виде отдельного корпуса, который при помощи трубок подсоединяется к ватерблоку, находящемуся внутри системного блока. В стоящем рядом «ящике» располагаются остальные элементы системы.

Этот вариант хорош тем, что не приходится ничего менять внутри системника при установке СВО. Однако если вы соберетесь переносить комп, то столкнетесь с неудобствами. Среди внешних систем популярны модели «Большая вода» торговой марки Thermaltake или EK.

Внутренние системы, очевидно, располагаются внутри системного блока. Но не всегда получается впихнуть внутрь все компоненты, поэтому часто выносится наружу радиатор.

Лучшие жидкостные системы охлаждения компьютера

Такое оборудование применяется при высокой загрузке процессора программами с серьезной графикой и видеоиграми.

Вентилятор может не успевать охлаждать главную плату, поэтому используют жидкостные системы с насосом, где лучшие модели быстро отводят тепло через заполненные трубки и понижают температуру.

NZXT Kraken X62 – для супер мощных процессоров

Система охлаждения компьютера отличается компактным насосом с медной пластиной, который крепится непосредственно на верхней части процессора. Через термопасту ЦПУ быстро отдает тепло на медную поверхность, а насос перекачивает нагретую жидкость к двум вентиляторам, встроенным в радиатор.

Благодаря длинным шлангам кулеры можно вынести на стенку корпуса, чтобы горячий воздух распределялся не внутри системного блока, а за его пределами.

Плюсы:

• стильная подсветка из разных диодов с логотипом на помпе;
• по 7 лопастей в каждом вентиляторе;
• пластина 70 мм в диаметре для эффективной передачи тепла от процессора;
• диаметр вентиляторов 140 мм содействует скорейшему удалению тепла из корпуса;
• гидродинамические подшипники;
• регулировка подсветки, скорости работы помпы и вентиляторов через софт от компании-производителя;
• в комплекте много адаптеров для подсоединения к различным материнским платам и процессорам;
• радиатор из алюминия;
• вращение насоса от 500 до 2000 об/мин;
• вращение вентиляторов от 500 до 1800 об/мин;
• длинные патрубки для подвода жидкости по 400 мм;
• в комплекте имеются кабеля питания для вентиляторов и шнур мини USB для подключения управления.

Минусы:

• стоимость 10000 рублей;
• рамка из пластика легко гнется и проседает при надавливании;
• уровень шума при максимальных оборотах 38 дБ;
• может первое время издавать потрескивание от циркуляции жидкости в системе;
• работа приложения от производителя нестабильна;
• громоздкий размер 315х143 мм может не вместиться в некоторые системные блоки.

20 лучших материнских плат

Arctic Liquid Freezer 120 — для небольшого корпуса

Это лучшая система охлаждения компьютера, собранного в небольшом корпусе, ввиду габаритов блока с вентилятором 120х155 мм.

Читайте также: Обзор лучших ручных пылесосов для дома: рейтинг ТОП-15 моделей и советы, как выбрать устройство + отзывы покупателей

Устройство имеет два вентилятора, которые размещены друг за другом, что повышает количество отдаваемого тепла, но не требует много места для размещения блока. Водяной модуль снабжен медной пластиной, которая имеет высокую теплопередачу.

12 лучших термопаст

Плюсы:

• охлаждение рассчитано на процессоры с распространенными сокетами 1151, 1156, 1155, АМ3, АМ2;
• радиатор размерами 150х120 мм;
• гидродинамические подшипники для легкого вращения;
• регулировка скорости оборотов;
• диаметр кулеров 120 мм;
• пластины радиатора из алюминия;
• 9 лопастей в каждом вентиляторе;
• на процессоре i3 при разгоне до 5,2 ГГц показывает 62 градуса;
• тихая работа помпы и кулеров.

Минусы:

• масса почти 1 кг;
• стоимость 6000 рублей;
• максимальные обороты до 1350 в минуту;
• короткие шланги от водоблока требуют близкого расположения вентиляционных отверстий в корпусе;
• обороты помпы не регулируются;
• в комплекте отсутствуют прокладки для материнской платы (под болты);
• из-за рядного расположения двух кулеров, его труднее закрепить прочно на месте и, возможно, придется расширить штатное окно.

EKWB EK-KIT P240 — для большого корпуса системного блока

Такая система жидкостного охлаждения компьютера окажется лучшей для размещения в крупном корпусе ПК промышленного класса, обслуживающего большую сеть.

Устройство состоит из водоблока и отдельного резервуара для накопления и охлаждения жидкости, в который вода поступает от радиатора с продувкой двумя вентиляторами. Такая троичная система дает высокую эффективность для отвода температуры на мощных процессорах.

Плюсы:

• медная пластина на водоблоке;
• надежное крепление теплоснимателя при помощи четырех болтов обеспечивает плотный контакт поверхностей;
• совместимость с сокетами 1150, 1151, 1366, 1155, 2011 и AMD 2, 3, 4;
• производитель предоставляет бесплатное крепление к AMD на выбор пользователя;
• радиаторы состоят из медных пластин;
• два вентилятора с вертикальным расположением и диаметром 120 мм;
• скорость вращения 1850 об/мин;
• перемешивание жидкости в крупной емкости, поступившей от вентилятора, содействует большему снижению температуры при подаче охладителя на процессор;
• отдельная помпа снимает нагрузку с крепления на материнской плате;
• фитинги с никелированным покрытием;
• в комплекте бутылочка с концентратом на 100 мл;
• имеется колодка для прокачки и запуска;
• элементы системы продаются отдельно, поэтому водоблок можно со временем заменить, вместо покупки всего комплекса.

Минусы:

• скорость вращения не регулируется и остается на максимуме;
• стоимость 20000 рублей;
• не поместиться в стационарном системном блоке обычных размеров;
• отсутствует подсветка;
• разветвитель длиной всего 100 мм.

12 лучших видеокарт

Необслуживаемые СВО

Не хотите париться насчет обслуги – купите водянку закрытого типа. Да, она охлаждает только один контур, но и проблем с ней гораздо меньше. Мы можем порекомендовать такие проверенные годами решения как:

• GameMax Iceberg 120;
• DeepCool Captain 120EX RGB;
• Corsair Hydro H100i v2.

Они недорогие, бесшумные, просты в установке и пользуются огромным спросом на рынке. А чего еще надо от водянки? Думаю вам было полезно прочитать эту статью, не забывайте делиться с близкими и подписываться на обновления. Пока.
